Szczegóły Produktu:
Zapłata:
|
Nazwa: | Maszyna do układania kabli typu Cradle | Szpulki: | 800 1000 1250 1400 1600 1800 2000 |
---|---|---|---|
Użycie: | Układanie drutu | Max. Maks. stranded conductor O/D (1250) przewód linkowy O/D (1250): | φ70 mm |
Centralna wysokość: | 1000 mm | Max. Maks. Haul-off Linear Speed (630) Prędkość liniowa odciągania (630): | 60 m/min |
Moc silnika(630): | 18,5 kW | Malowanie maszynowe: | Opcjonalnie |
Marka silnika: | Simens | ||
Podkreślić: | Maszyna do układania kabli typu kołyskowego,maszyna do skręcania kabli bębnowych 1600 mm,maszyna do układania kabli izolowanych |

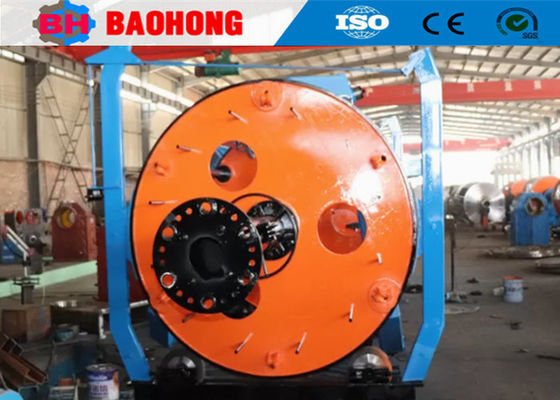

Maszyna do układania kabli typu kołyskowego 1600 Maszyna do skręcania bębnów Oszczędzanie energii
1. Aplikacja
Maszyna służy do okablowania wielożyłowego kabla niskiego napięcia PVC, kabla zasilającego w izolacji z tworzywa sztucznego średniego i wysokiego napięcia oraz kabla gumowego.Przekrój rdzenia kabla wynosi 24-630 mm2.Maszyna może wytwarzać 3-żyłowy kabel, 4-żyłowy kabel, 5-żyłowy kabel, kabel rdzeniowy „4+1” i kabel rdzeniowy „3+2”.
2. Funkcje
2.1 Centralny wyrzut jest podtrzymywany przez statyw i wałek, który jest bardziej stabilny.
2.2 Układ napędowy DC lub AC, sterowany przez PLC z gwarantowaną wydajnością synchronizacji i łatwą konserwacją.
2.3 Splatanie przewodu rozdzielającego za pomocą urządzeń sprzężenia zwrotnego z korekcją fazy i specjalnych matryc gwarantujących wysoką jakość skręcenia.
2.4 DC lub regulator o zmiennej częstotliwości do powolnego startu, zatrzymania, awaryjnego, z oddzielnym hamulcem pneumatycznym motylkowym dla każdej części.
2.5 Łatwy w obsłudze ekran dotykowy i system PLC.
3. Parametry techniczne
Model (układarka) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | KLEJ -1600/3+1+1 | |
Średnica pojedynczego drutu | φ5-10mm | φ5-12mm | φ8-20mm | φ8-25mm | φ10-35mm | |
Maksymalna średnica zewnętrzna przewodu linkowego | φ30mm | φ40 mm | φ63mm | φ70mm | φ80mm | |
Boisko łączące | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
Kabestan | Średnica koła kabestanu | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
Maksymalna siła odciągania | 10 tys | 12 T | 15 tys | 20 tys | 25 tys | |
Moc silnika | 18,5 kW | 22 KW | 30 kW | 37 KW | 55 kW | |
Rozmiar szpulki | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
Szpulka odbierająca | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
Maksymalna prędkość liniowa odciągania | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
Wysokość centralna | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm |
4. Zdjęcia
5. Pakowanie zdjęć
6. Nasza fabryka i wprowadzenie!
Firma Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei, jest największym profesjonalnym producentem skręcarek i układarek w północnych Chinach.
Od 2006 roku, opierając się na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyny do skręcania drutu i układarki oraz dokonała znacznej poprawy.Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii sztywnych maszyn linowych JLK do przetwarzania linii montażowych w Chinach, a także niezależnie opracowaliśmy linie skręcające JGB Bow, linie okablowania typu CGB Bow i Linie do układania CLY High Speed Cradle.
Teraz Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Nasza firma zatrudnia 60 pracowników, w tym 10 sztabów badawczo-rozwojowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do splotu w Chinach.
