1000 RPM Carbon Bow Skip Wire Stranding Machine z wykrywaniem złamanego drutu
Ta wysokowydajna maszyna do wiązania strun jest przeznaczona do skręcania czterech okrągłych izolowanych rdzeni przy użyciu formy skręcania strun zwrotnego, z zintegrowanym wypełnieniem i możliwościami taśmowania niemetalowego.
Wnioski
Wykorzystywane głównie do skręcania czterech okrągłych izolowanych rdzeni z odwróceniem skręcania, z zintegrowanymi funkcjami wypełniania i taśmowania niemetalowego.
Specyfikacje techniczne
| Model (Skip Stranding Machine) |
JGB-630 ((500) |
JGB-700 |
JGB-800 |
| Średnica pojedynczego drutu - miedź |
φ1,8-5 mm |
φ2-5 mm |
φ2,5-5 mm |
| Średnica pojedynczego drutu - aluminium |
φ2,0-5 mm |
φ2,5-5 mm |
φ3,0-5 mm |
| Średnica pojedynczego drutu - drut stalowy ocynkowany |
φ1,0-4,0 mm |
φ1,2-4,0 mm |
φ1,5-4,0 mm |
| Maksymalny OD przewodnika na strumieniu |
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Stranding Pitch - 6 Bobbin Stranding Cage |
310,1-235,0 mm |
310,1-235,0 mm |
310,1-235,0 mm |
| Maksymalna prędkość obrotowa - 6 |
1000 obrotów/min |
800 obrotów/min |
700 obrotów/min |
| Średnica koła Capstan |
1200 mm |
1400 mm |
1400 mm |
| Maksymalna siła odciągania |
10 T |
10 T |
12 T |
| Moc silnika |
37 kW |
45 KW |
55 kW |
| Wielkość bobina |
630*475*127 |
710*530*127 |
800*600*127 |
| Centrum Payoff Bobbin |
630*475*127 |
710*530*127 |
800*600*127 |
| Wykorzystanie bobbin |
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
| Maksymalna prędkość liniowa przy odbiciu |
235 m/min |
200 m/min |
170 m/min |
| Wysokość środkowa |
1000 mm |
1000 mm |
1000 mm |
Główne składniki
- Centralne stanowisko wypłaty
- Klatka do nawijania
- Podtrzymujący matrycę
- Głowa taśmowa niemetalowa
- Licznik liczników
- Rodzaj kolumny
- System przeniesienia mechanicznego
- Elektryczny system sterowania

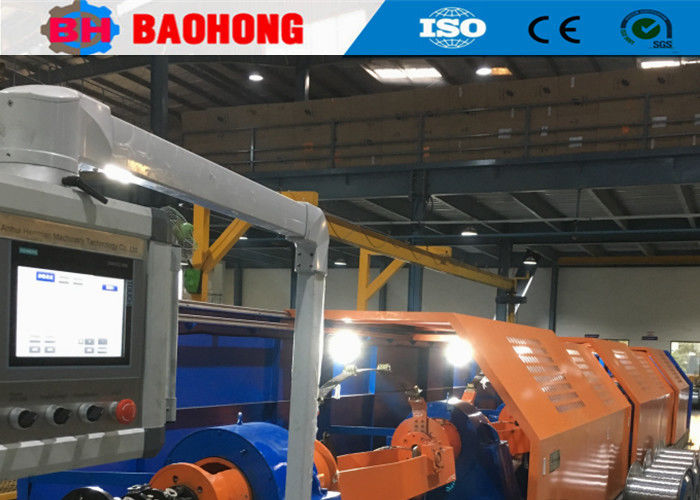

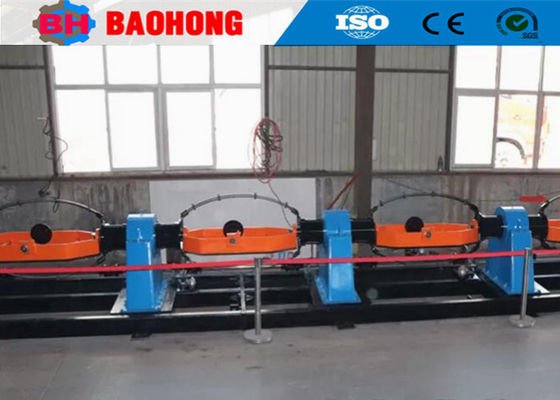

Obrazy produktów
Opakowanie
Informacje dotyczące producenta
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.i stał się największym profesjonalnym producentem maszyny do wiązania drutu i maszyny do układania w północnym Chinach.
Od 2006 r. Baohong Machinery zajmuje się badaniami i rozwojem maszyn do wiązania i układania drutu, osiągając znaczące postępy technologiczne.Jesteśmy jedyną fabryką w Chinach zdolna do rozwoju JLK sztywne serii maszyny stranding do obróbki linii montażowejNiezależnie opracowaliśmy linie rozkładowe typu JGB Bow skip, linie kablowe typu CGB Bow skip oraz linie rozkładowe typu CLY High speed Cradle.
Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10 000 metrów kwadratowych z warsztatem produkcyjnym o powierzchni 8 000 metrów kwadratowych.w tym 10 specjalistów ds. badań i rozwojuZ roczną wartością produkcji przekraczającą 10 milionów dolarów, rozwinęliśmy się w jednego z najważniejszych chińskich producentów maszyny strandowej.
