Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | AAC ACSR Cicha sztywna maszyna do splatania | Nadaje się do: | Skręcenie drutu |
|---|---|---|---|
| Rozmiary szpul: | 500 /630 /710 | Przybory: | Drut stalowy, miedziany, aluminiowy |
| Okres gwarancji: | 1 rok | Kod HS: | 8479400000 |
| Maks. Siła ciągnąca: | 30 t | Kolor wyposażenia: | Fakultatywny |
| Podkreślić: | Cicha sztywna linka,sztywna linka ACSR,sztywna linka 240Sqmm |
||

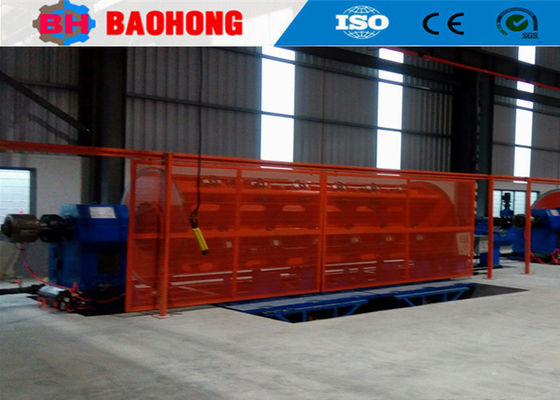

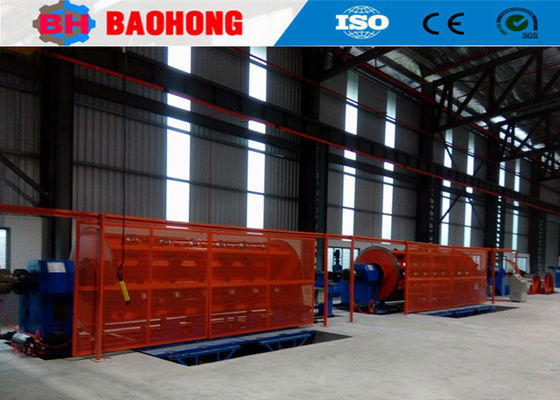

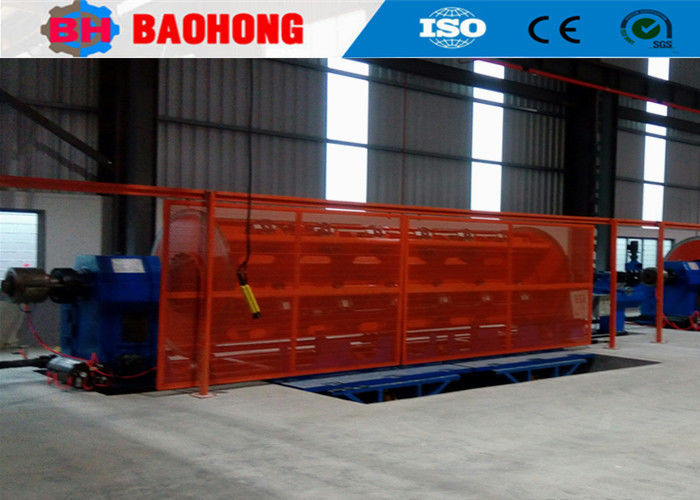

Maszyna do skręcania sztywnego AAC ACSR 240Sqmm Silent z bębnem 630mm
1. Zastosowanie
Maszyna jest przeznaczona do skręcania długich odcinków gołych drutów aluminiowych, miedzianych, ze stopów aluminium, stalowych drutów zbrojeniowych aluminiowych w celu produkcji następujących kabli zasilających, przewodów o kształcie sektorowym, okrągłych zagęszczonych.
2. Główny komponent
2.1 Odwijak 1 szt.
2.2 Skręcarka sztywna na każdy bęben 1 szt.
2.3 Uchwyt matrycy zagęszczającej i montażowej 1 szt.
2.4 Maszyna do koncentrycznego owijania 1 szt.
2.5 Licznik metrów 1 szt.
2.6 Kabestan 1 szt.
2.7 Stojak przesuwu 1 szt.
2.8 Nawijak kolumnowy 1 szt.
2.9 Szafa sterownicza elektryczna (szafa główna i szafa sterownicza) 1 szt. każda
3. Cechy
3.1 Dostosowujemy tę sztywną skręcarkę typu zgodnie z wymaganiami klienta.
3.2 Cała konstrukcja zostanie obrobiona na dużym poziomym tokarce.
3.3 Bębny: 500mm, 630mm, 710mm Norma DIN 46397 / Zmodyfikowana.
3.4 Skośny dwukołowy kabestan odpowiedni do dużych obciążeń zagęszczających.
3.5 Hamulec pneumatyczny tarczowy dla klatki skręcającej.
3.6 Opcjonalnie wyposażona w sterownik PLC.
4. Parametry techniczne
| Model (Skręcarka sztywna) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica drutu pojedynczego | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Krok skręcania | Klatka skręcająca 6 bębnów | 40-719 mm | 51-896 mm | 54-963 mm |
| Klatka skręcająca 12 bębnów | 40-719 mm | 51-896 mm | 54-963 mm | |
| Klatka skręcająca 18 bębnów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Klatka skręcająca 24 bębnów | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Klatka skręcająca 30 bębnów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | Klatka skręcająca 6 bębnów | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| Klatka skręcająca 12 bębnów | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| Klatka skręcająca 18 bębnów | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| Klatka skręcająca 24 bębnów | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| Klatka skręcająca 30 bębnów | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Kabestan | Średnica koła kabestanu | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła wyciągania | 30 T | 30 T | 40 T | |
| Urządzenie wstępnego spiralowania | Krok | 500-2500mm | 500-2500mm | 500-2500mm |
| Moc silnika | 90-180 KW | 110-180 KW | 130-180 KW | |
| Rozmiar bębna | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centralny bęben odwijający | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bęben nawijający | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa wyciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |
6. Zdjęcie pakowania
7. Wprowadzenie do naszej fabryki i firmy
Firma Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian, prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych skręcarek JLK do przetwarzania na linii produkcyjnej, a także samodzielnie opracowaliśmy linie do skręcania typu JLK Bow skip, linie do kablowania typu CGB Bow skip oraz linie do układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z czego warsztat produkcyjny to 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu badawczo-rozwojowego. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęliśmy się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
