Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Planetarna maszyna do skręcania kabli | Rodzaj: | Typ planetarny |
|---|---|---|---|
| Wniosek o: | Splatanie drutu | Kołowrotki: | 315 400 500 630 itd |
| Materiał: | Drut Cu, Al i Druty stalowe | falownik: | Siemensa |
| Okres gwarancji: | 1 rok | Kolor: | Opcjonalnie |
| Użycie: | Splot Cu, przewodnik Al, ACSR i rdzeń kabla izolacyjnego itp | ||
| Podkreślić: | Miedziany drut planetarny,planetarna maszyna do splatania o dużej prędkości,planetarna maszyna do splatania ACSR |
||
Wysokiej prędkości maszyna do tworzenia kabli z miedzianego drutu
1. Użycie
Maszyna ta jest wykorzystywana głównie do sznurkowania przewodników Cu, Al, ACSR i rdzenia kable izolacyjnej itp. Może być również stosowana do przesiewania przewodów Cu.
2Główne postacie
2.1 Metoda odwrotu: mechanizm planetarny.
2.2 Klatka skrętowa bez osi jest wyposażona w mechanizm regulacji napięcia tarcia.
2.3 Wały przesyłowe łączą wszystkie części maszyny, aby utrzymać stabilny rozstaw, który może być również synchronizacją częstotliwości do sterowania maszyną.
2.4 Maszyna jest szeroko stosowana i wygodnie obsługiwana przy niskim poziomie hałasu.
3Główne składniki
Podstawa wypłacalna, klatka, uchwyt do drutu, urządzenie do taśmowania niemetalowego, licznik licznika, urządzenie do wyciągania, urządzenie do podnoszenia z przewodu, układ przesyłowy, układ sterowania elektrycznym i ogrodzenie bezpieczeństwa
4. Parametry techniczne
| Model (planetarny urządzenie do rozwijania strun) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka dla bobinów | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka dla bobinów | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka dla koziaków | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 218 obrotów/min | 120 obrotów/min | 106 obrotów/min | 55 obrotów/min |
| 12 Klatka dla bobinów | 118 obrotów/min | 110 obrotów/min | 970,5 obrotów/min. | 45 obrotów/min | |
| 18 Klatka dla bobinów | 108 obrotów/min | 100 obrotów/min | 820,9 obrotów/min | 35 obrotów/min | |
| 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 74 obrotów/min | 25 obrotów/min | |
| Kapstan | Średnica koła Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągania | 2T | 5T | 10T | 15T | |
| Moc silnika | 180,5 kW | 22 kW | 37 kW | 55 kW | |
| Wielkość bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrum Payoff Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Wykorzystanie bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

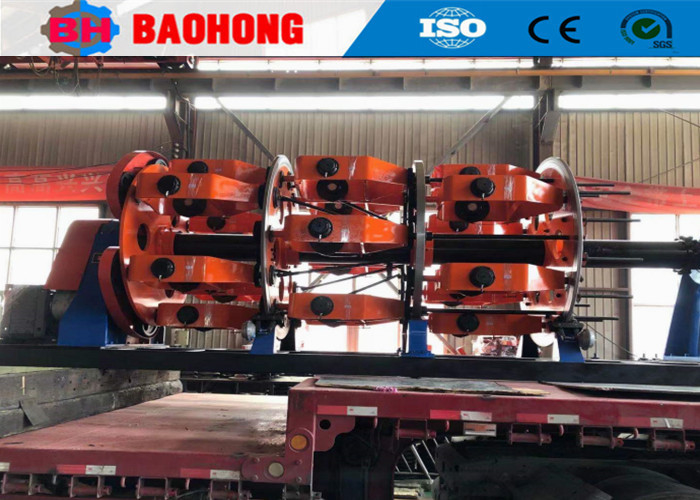

5Zdjęcie.
6Zdjęcie z opakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
