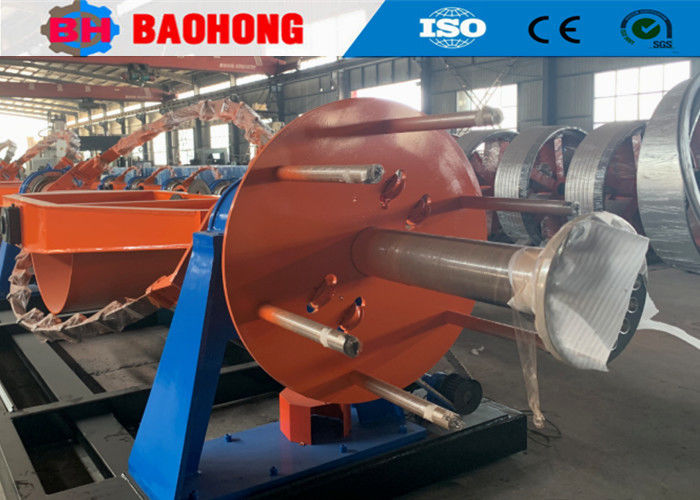

Maszyna do skręcania kabli sterowniczych z odciągiem 1400 mm
1. Zastosowanie
Maszyna ta jest głównie używana do procesu skręcania kabli sterowniczych, kabli min, kabli ABC, a także do skręcania rdzeni przewodów, z dużą prędkością i niskim poziomem hałasu.
2. Komponenty
Centralny odwijak, klatka skręcająca typu łukowego, uchwyt matrycy montażowej, stojak na liny wypełniające, maszyna do owijania niemetalicznego, urządzenie trakcyjne, nawijak z przesuwem, system sterowania elektrycznego i system ochrony bezpieczeństwa.
3. Dane techniczne
| Model (Maszyna do skręcania typu skip) |
JGB-630(500) |
JGB-700 |
JGB-800
|
| Średnica drutu pojedynczego |
Miedź |
φ1.8-5 mm |
φ2-5 mm |
φ2.5-5 mm |
| Aluminium |
φ2.0-5 mm |
φ2.5-5 mm |
φ3.0-5 mm |
Drut stalowy ocynkowany
|
φ1.0-4.0 mm |
φ1.2-4.0 mm |
φ1.5-4.0 mm |
Maksymalna średnica zewnętrzna skręconego przewodu
|
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Krok skręcania |
Klatka skręcająca z 6 szpulami |
31.1-235.0mm |
31.1-235.0mm |
31.1-235.0mm |
| Maks. prędkość obrotowa |
Klatka skręcająca z 6 szpulami |
1000 obr/min |
800 obr/min |
700 obr/min |
| Odciąg |
Średnica koła odciągowego |
1200 mm |
1400 mm |
1400 mm |
| Maksymalna siła odciągu |
10 T |
10 T |
12 T |
Moc silnika
|
37 KW |
45 KW |
55 KW |
Rozmiar szpuli
|
630*475*127 |
710*530*127 |
800*600*127 |
Szpula centralnego odwijaka
|
630*475*127 |
710*530*127 |
800*600*127 |
Szpula nawijaka
|
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
Maksymalna prędkość liniowa odciągu
|
235 m/min |
200 m/min |
170 m/min |
Wysokość centralna
|
1000 mm |
1000 mm |
1000 mm |
4. Zdjęcia
5. Zdjęcia opakowań
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian, prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK do przetwarzania na linii produkcyjnej, a także samodzielnie opracowaliśmy linie do skręcania typu łukowego JGB, linie do kablowania typu łukowego CGB oraz linie do układania typu koszowego CLY o dużej prędkości.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z czego warsztat produkcyjny ma 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęliśmy się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
