Szczegóły Produktu:
Zapłata:
|
| Product name: | Insulated Multi Cores Wire Laying Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Cable laying up | Maximum Haul-off Force(1000): | 15 T |
| Moc silnika(800): | 22 KW | Central Height: | 1000 mm |
| Equipment color: | Optional | Guarantee time: | 12 Months |
| Podkreślić: | Maszyna do układania drutu wielordzeniowego,maszyna do układania drutu izolowanego,maszyna do układania drutu 22KW |
||
Izolowana wielordzeniowa maszyna do układania drutu 22KW 1000mm wysokość środkowa
1. Aplikacja
Maszyna do układania służy do okablowania wielordzeniowego (3-7), kabli gumowych, kabli zasilających z tworzywa sztucznego, kabli telefonicznych, kabli sterowniczych, kabli PVC, kabli XLPE z pancerzem stalowym lub bez, kabli górniczych, zasilania niskiego i średniego niskiego napięcia kable.
2.Cechy
2.1 Układarka została zaprojektowana z klatką szpulki 3/1+3/1+1+3/3+3.
2.2 Szpulka: 800 mm, 1000 mm, 1250 mm, 1600 mm DIN 46391 Standard / Zmodyfikowany.
2.3 Maszyna do układania rdzeni, wał główny podparty łożyskami wałeczkowymi.
2,4Przetwornica steruje wszystkimi silnikami prądu przemiennego w linii: silnikiem głównym, silnikami zwrotnymi, silnikami napinającymi, silnikami trawersowymi, silnikami napędzanymi, silnikami taśmowymi i naciągiem obrotowym.Stabilna funkcja, mniej wad, łatwa konserwacja.
2,5Skok można ustawić, zmienić i wyświetlić na panelach dotykowych, a także układanie (w prawo lub w lewo), przesuwanie punktu i szybkie poruszanie się można ustawić na panelu dotykowym.
2.6 Panel dotykowy ze sterownikiem PLC i szyną PROFIRBUS, który realizuje dobrze zorganizowaną pracę włącz-wyłącz, pracę i cykliczną synchronizację różnych silników.Przetwornica DANFOSS steruje wszystkimi silnikami prądu przemiennego.Zaawansowane sterowanie elektryczne, łatwa obsługa i niezawodne działanie
3. Parametry techniczne
| Model (układarka) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | KLEJ -1600/3+1+1 | |
| Średnica pojedynczego drutu | φ5-10mm | φ5-12mm | φ8-20mm | φ8-25mm | φ10-35mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ30mm | φ40 mm | φ63mm | φ70mm | φ80mm | |
| Boisko łączące | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Kabestan | Średnica koła kabestanu | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10 tys | 12 T | 15 tys | 20 tys | 25 tys | |
| Moc silnika | 18,5 kW | 22 KW | 30 kW | 37 KW | 55 kW | |
| Rozmiar szpulki | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Szpulka odbierająca | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Maksymalna prędkość liniowa odciągania | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

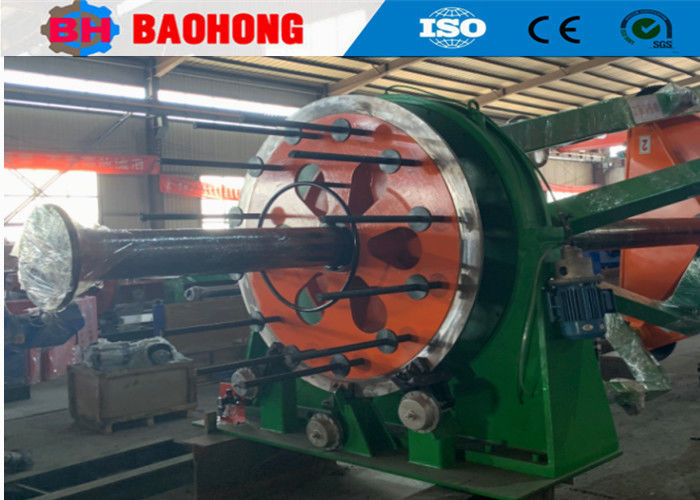

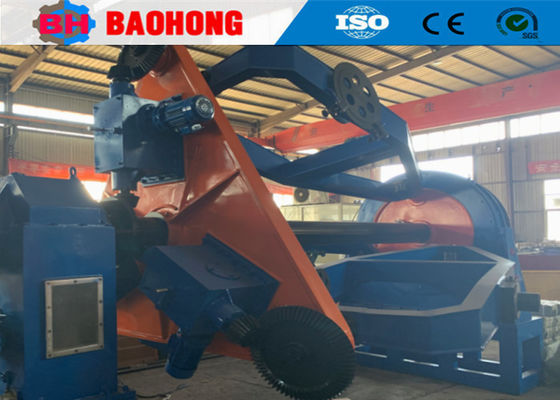

4. Zdjęcia
5. Pakowanie zdjęć
6. Nasza fabryka i wprowadzenie!
Firma Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei, jest największym profesjonalnym producentem skręcarek i układarek w północnych Chinach.
Od 2006 roku, opierając się na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyny do skręcania drutu i układarki oraz dokonała znacznej poprawy.Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii sztywnych maszyn linowych JLK do przetwarzania linii montażowych w Chinach, a także niezależnie opracowaliśmy linie skręcające JGB Bow, linie okablowania typu CGB Bow i Linie do układania CLY High Speed Cradle.
Teraz Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Nasza firma zatrudnia 60 pracowników, w tym 10 sztabów badawczo-rozwojowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do splotu w Chinach.
