Szczegóły Produktu:
Zapłata:
|
| Nazwa maszyny: | Planetarna maszyna do skręcania z powrotem | Stan maszyny: | nowy |
|---|---|---|---|
| Typ maszyny: | Kształt planetarny | Specyfikacje bobin: | 500 |
| Tworzywo: | stal | Kolor maszyny: | Jako żądanie |
| Wysokość środka: | 1000 mm | Okres gwarancji: | Roczna gwarancja |
| Podkreślić: | Układanie kabli planetarna maszyna do splatania,stalowa planetarna maszyna do splatania,plecionka planetarna maszyna do skręcania |
||

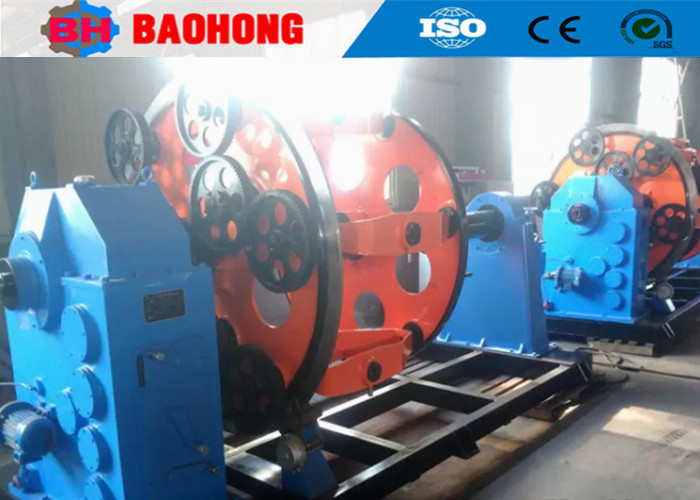

500mm Maszyna do skręcania planetarnego drutu stalowego z obrotem wstecznym
1. Zastosowanie
Maszyna służy do skręcania drutu Cu, Al, ACSR i drutów izolowanych z obrotem wstecznym. Może również opancerzać stalą lub ekranować kable Cu.
2. Główne cechy
2.1 Szpule w klatkach mogą być ładowane i rozładowywane indywidualnie lub integralnie, a w tym drugim przypadku oferowane są trzy opcje: ładowanie od dołu, od góry i z boku.
2.2 Szpule w klatce są mocowane pneumatycznie lub ręcznie. W tym drugim przypadku szpule są mocowane przez obracanie przekładni ślimakowych lub pokręteł. Dla każdego systemu przewidziane jest mechaniczne zabezpieczenie blokujące.
2.3 Napięcie odwijania jest kontrolowane przez tarcie mechaniczne lub siłę powietrza. W przypadku napięcia powietrznego napięcie odwijania jest utrzymywane na stałym poziomie od pełnej do płytkiej szpuli w ramach elektrycznego systemu sterowania.
3. Konfiguracja
Odwijak, ramy główne sekcji 6-szpulowej, 12-szpulowej, 18-szpulowej, 24-szpulowej i 30-szpulowej, uchwyt matrycy, owijarka taśmowa, jednostka opancerzania, odciąg, odbiór, system napędowy i system elektryczny.
4. Parametry techniczne
| Model (Maszyna do skręcania planetarnego) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodnika | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Skok skręcania | Klatka do skręcania 6-szpulowa | 26-435 | 39-695 | 44-770 | 48-840 |
| Klatka do skręcania 12-szpulowa | 30-526 | 43-774 | 47-858 | 50-928 | |
| Klatka do skręcania 18-szpulowa | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Klatka do skręcania 24-szpulowa | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | Klatka do skręcania 6-szpulowa | 218 obr/min | 120 obr/min | 106 obr/min | 55 obr/min |
| Klatka do skręcania 12-szpulowa | 118 obr/min | 110 obr/min | 97,5 obr/min | 45 obr/min | |
| Klatka do skręcania 18-szpulowa | 108 obr/min | 100 obr/min | 82,9 obr/min | 35 obr/min | |
| Klatka do skręcania 24-szpulowa | 98 obr/min | 90 obr/min | 74 obr/min | 25 obr/min | |
| Wciągarka | Średnica koła wciągarki | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągu | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5 kW | 22 kW | 37 kW | 55 kW | |
| Rozmiar szpuli | 315 mm | 400 mm | 500 mm | 630 mm | |
| Szpula centralnego odwijania | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Szpula odbiorcza | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna liniowa prędkość odciągu | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Zdjęcie
6. Zdjęcie opakowania
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Ekonomicznego miasta Hejian, w prowincji Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, polegając na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i maszyn do układania i poczyniła ogromne postępy. Obecnie staliśmy się jedyną fabryką, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK, aby była linią montażową w Chinach, a także niezależnie opracowaliśmy linie do skręcania JGB Bow skip, linie do kablowania typu CGB Bow skip i linie do układania CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu Badań i Rozwoju. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
Osoba kontaktowa: Daisy
Tel: +8618256531268
