Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Maszyna do skręcania kabli z drutu miedzianego | Typ: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| kształt: | Rurowy | Przybory: | Miedź, aluminium, drut stalowy |
| Dotyczy: | Splatanie drutu | Okres gwarancji: | 1 rok |
| Kolor wyposażenia: | Dostosowane | ||
| Podkreślić: | Maszyna do splatania kabli typu rurowego,splatarka rurowa z drutu miedzianego,splatarka do kabli elektrycznych |
||

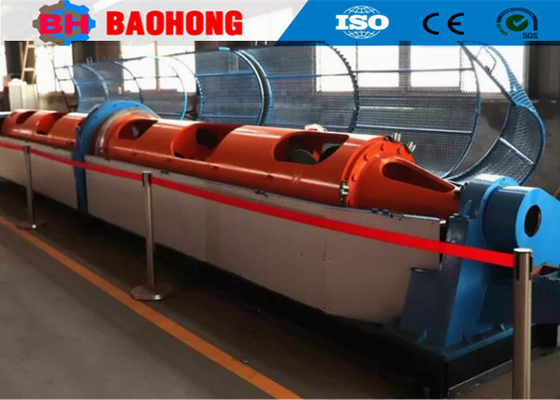

Maszyna do skręcania kabli z drutu miedzianego typu rurowego
1. Zastosowanie
Szybkie maszyny używane głównie do skręcania drutu miedzianego, drutu aluminiowego, drutu stalowego, ACSR i liny stalowej. W połączeniu z głowicą do taśmowania, może być używana do izolowania rdzeni i niektórych procesów skręcania kabli sterowniczych.
2. Cecha
2.1 Korpus rurowy jest w całości z niewielkim biciem promieniowym. Jest podparty na łożyskach na obu końcach i pracuje bardzo cicho.
2.2 Szpula jest mocowana za pomocą sprężyn talerzowych i zwalniana za pomocą urządzenia pneumatycznego.
2.3 Może dokładnie oszacować sygnał zerwania dowolnej szpuli w każdej klatce skręcającej za pomocą skanowania ilości cyfrowej, a pozycja zerwania może być wyświetlana na ekranie dotykowym.
2.4 Maszyna przyjmuje sterowanie PLC dla całej linii. System sterowania elektrycznego jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w działaniu.
3. Komponenty wyposażenia
3.1. Maszyna odwijająca 1 zestaw
3.2. Skręcarka 1 zestaw
3.3. Główna struktura transmisji 1 zestaw
3.4. Urządzenie pomiarowe 1 zestaw
3.5. 36 poziomów transmisji 1 zestaw
3.6. Maszyna ciągnąca z podwójnym kołem 1 zestaw
3.7. Oś odbierająca ramę kabla taśmowego 1 zestaw
3.8. System sterowania elektrycznego 1 zestaw
4. Parametry techniczne
|
Model (Maszyna do skręcania rurowego)
|
JGG-400 | JGG-500 | JGG-630 | |
| Średnica pojedynczego drutu |
Miedź
|
φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
|
Maksymalna średnica zewnętrzna skręconego przewodnika
|
φ7 mm | φ10 mm | φ12 mm | |
| Skok skręcania | Klatka skręcająca z 6 szpulami | 37-281 mm | 44-338 mm | 82-620 mm |
| Klatka skręcająca z 12 szpulami | 37-281 mm | 44-338 mm | 82-620 mm | |
| Klatka skręcająca z 18 szpulami | 44-334 mm | 44-338 mm | 82-620 mm | |
| Prędkość obrotowa | Klatka skręcająca z 6 szpulami | 600 obr/min | 600 obr/min | 400 obr/min |
| Klatka skręcająca z 12 szpulami | 600 obr/min | 500 obr/min | 300 obr/min | |
| Klatka skręcająca z 18 szpulami | 450 obr/min | 400 obr/min | 230 obr/min | |
| Wciągarka | Średnica koła wciągarki | φ600 mm | φ800 mm | φ1000 mm |
|
Maksymalna siła odciągu
|
3T | 5T | 5T | |
|
Moc silnika
|
22 KW | 30 KW | 37 KW | |
|
Rozmiar szpuli
|
400 mm | 500 mm | 630 mm | |
|
Szpula centralna odwijająca
|
400 mm | 500 mm | 630 mm | |
|
Szpula odbiorcza
|
1250 mm | 1600 mm | 2000 mm | |
5. Zdjęcia
6. Zdjęcia opakowań
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Ekonomicznego miasta Hejian, w prowincji Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, polegając na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i maszyn do układania i poczyniła ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK, aby była przetwarzana jako linia montażowa w Chinach, a także niezależnie opracowaliśmy linie do skręcania JGB Bow skip, linie do kablowania typu CGB Bow skip i linie do układania CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu Badań i Rozwoju. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
