Maszyna do tworzenia kabli drutu elektrycznego typu planetarnego PLC z wielofunkcją
1. Użycie
Maszyna jest stosowana do wiązania drutów Cu, Al, ACSR i izolowanych drutów z odwrotnym skrętem.
2Główna postać
2.1Wysoka sztywność, duża prędkość i niska inercja.
2.2.100% konstrukcja zwrotu tylnego zapewnia, że nie ma uszkodzeń przez ścieranie podczas nawijania.
2.3Najnowocześniejsze urządzenie awaryjne.
2.4Różne elementy elektryczne PLC opcjonalne.
2.5. Stałe napięcie tylne bobiny osiągane za pomocą pozytywnego urządzenia i pojedyncza rotacja bobiny jest elektronicznie wykrywana w celu kontrolowania wymaganego napięcia.system sterowania napięciem magnetycznym jest opcjonalny, który jest tańszy niż tryb pheumatic.
2.6Maszyna do rozwijania linii planetarnych jest wykwalifikowana do każdej pracy z przetwarzaniem drutu/kabla.
3Konfiguracja
Wypłacalność, komputery z sześcioma, dwunastoma, osiemnastoma, dwudziestoma i trzydziestoma rolkami, uchwyt do kości, taśma, jednostka pancerna, wyciąg, start, napęd i układ elektryczny.
4. Parametry techniczne
| Model (planetarny urządzenie do zacierania strun) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Średnica pojedynczego drutu |
Miedź |
φ1-1,6 mm |
φ1-4 mm |
φ1,2-5 mm |
φ1,5-5 mm |
| Aluminiowe |
φ1,2-2 mm |
φ1,2-4 mm |
φ1,4-5 mm |
φ2,0-5 mm |
| Maksymalny OD przewodnika na strumieniu |
φ14 mm |
φ28 mm |
φ35 mm |
φ45 mm |
| Stranding Pitch |
6 Klatka do nawijania bobbinów |
26-435 |
39-695 |
44-770 |
48-840 |
| 12 Klatka dla bobinów |
30-526 |
43-774 |
47-858 |
50-928 |
| 18 Klatka dla bobinów |
34-639 |
47-858 |
55-1001 |
65-1201 |
| 24 Klatka dla koziaków |
38-749 |
51-940 |
63-1151 |
75-1601 |
| Prędkość obrotowa |
6 Klatka do nawijania bobbinów |
218 obrotów/min |
120 obrotów/min |
106 obrotów/min |
55 obrotów/min |
| 12 Klatka dla bobinów |
118 obrotów/min |
110 obrotów/min |
970,5 obrotów/min. |
45 obrotów/min |
| 18 Klatka dla bobinów |
108 obrotów/min |
100 obrotów/min |
820,9 obrotów/min |
35 obrotów/min |
| 24 Klatka dla koziaków |
98 r/min |
90 obrotów/min |
74 obrotów/min |
25 obrotów/min |
| Kapstan |
Średnica koła Capstan |
1000 mm |
1600 mm |
1800 mm |
2000 mm |
| Maksymalna siła odciągania |
2T |
5T |
10T |
15T |
| Moc silnika |
180,5 kW |
22 kW |
37 kW |
55 kW |
| Wielkość bobina |
315 mm |
400 mm |
500 mm |
630 mm |
| Centrum Payoff Bobbin |
315 mm |
1250 mm |
1600 mm |
1600 mm |
| Wykorzystanie bobbin |
1250 mm |
2000 mm |
2000 mm |
2500 mm |
| Maksymalna prędkość liniowa przy odbiciu |
25 m/min |
30 m/min |
340,7 m/min |
20 m/min |
| Wysokość środkowa |
1000 mm |
1000 mm |
1000 mm |
1100 mm |
5Zdjęcie.

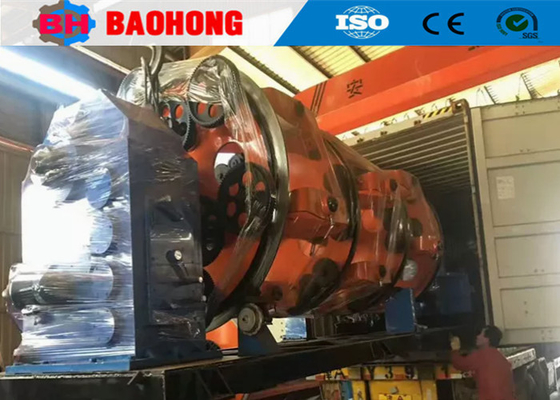

6Zdjęcie z opakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
