Szczegóły Produktu:
Zapłata:
|
| Name: | Cage Type Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbins: | 500,630 etc | Materials: | Cu, Al wire and Steel wires |
| Inverter: | SIEMENS | PLC: | SIEMENS |
| Machine color: | According to customer requirement | Guarantee time: | 1 year |
| Podkreślić: | Al Wire Cable Taping Machine,Planetarna maszyna do nawijania liny,Cage Planetary Stranding Machine |
||
Maszyna do wyciągania strun planetarnych typu klatki
1. Użycie
Maszyna ta jest wykorzystywana głównie do sznurkowania przewodników Cu, Al, ACSR i rdzenia kable izolacyjnej itp. Może być również stosowana do przesiewania przewodów Cu.
2Zalety
2.1 Szybkie montaż i uruchomienie wiązek rozszerzających kolebki przyjmują technologię z Francji, która unika ścierania między wiązkami a kluczami.
2.2 Brak potrzeby stosowania skrzyń biegów ani wałów podgrzewających; brak hałasu, brak wycieków, mniejsze zużycie energii, łatwa konserwacja i naprawa.
2.3 PLC Siemens S7-200 z profibusem może realizować monitorowanie na miejscu, koordynację między różnymi silnikami, przetwornik DANFOSS kontroluje włączanie i wyłączanie silników prądu stałego, działanie i regulację prędkości.Można ustawić parametryZaawansowane sterowanie elektryczne, prosta obsługa i niezawodna obsługa.
3. Parametry techniczne
| Model (planetarny urządzenie do zacierania strun) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka dla bobinów | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka dla bobinów | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka dla koziaków | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 218 obrotów/min | 120 obrotów/min | 106 obrotów/min | 55 obrotów/min |
| 12 Klatka dla bobinów | 118 obrotów/min | 110 obrotów/min | 970,5 obrotów/min. | 45 obrotów/min | |
| 18 Klatka dla bobinów | 108 obrotów/min | 100 obrotów/min | 820,9 obrotów/min | 35 obrotów/min | |
| 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 74 obrotów/min | 25 obrotów/min | |
| Kapstan | Średnica koła Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągania | 2T | 5T | 10T | 15T | |
| Moc silnika | 180,5 kW | 22 kW | 37 kW | 55 kW | |
| Wielkość bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrum Payoff Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Wykorzystanie bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Zdjęcie.

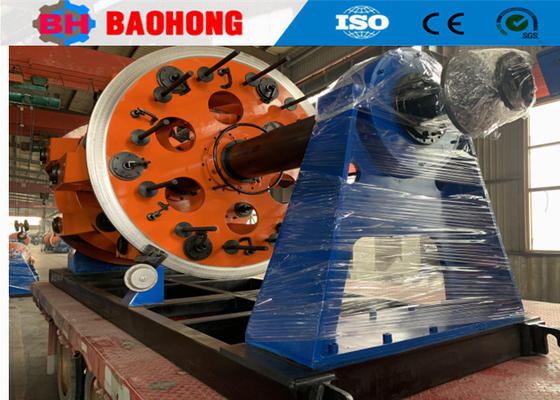

5Zdjęcie z opakowania.
6Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
