Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Wielofunkcyjna opancerzona maszyna do skręcania kabli ISO | Typ: | Typ planetarny i słoneczny |
|---|---|---|---|
| Dotyczy: | Przemysł produkcji kabli | Specyfikacje szpulki: | 400 |
| Przybory: | Stal/Cu/Al | Kolor wyposażenia: | jako Żądanie |
| Kolor: | Zgodnie z żądaniem klienta | Okres gwarancji: | 12 miesięcy |
| Podkreślić: | Wielofunkcyjna maszyna do splatania kabli,maszyna do splatania kabli opancerzonych ISO,maszyna do układania kabli opancerzonych |
||

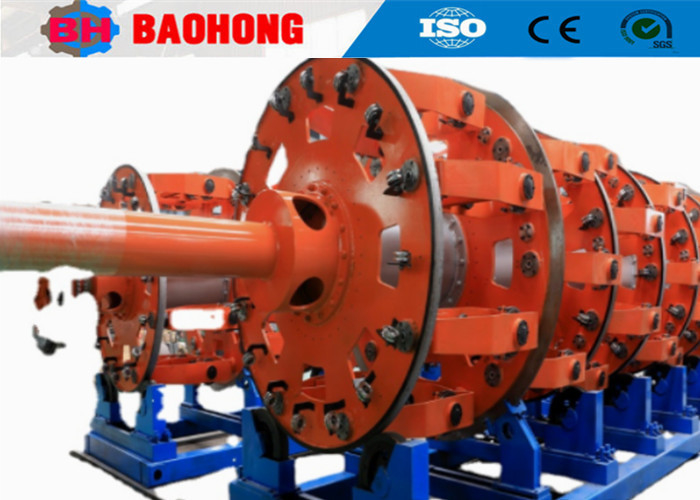

Wielofunkcyjna Maszyna do Zwijania Kabli Pancernych z Drutu Stalowego ISO
1. Zastosowanie
Ta maszyna do pancerzowania drutu stalowego służy do produkcji kabli zasilających izolowanych PVC, PE, XLPE, gumą, kabli gumowych do pobierania próbek i pancerzowania, specjalnych kabli skręcanych i tak dalej. Rdzeń może być okrągły lub sektorowy.
2. Główne komponenty
|
Bezkadłubowy stojak odwijający 1600 mm
|
1 zestaw |
|
Klatka do skręcania 24 B
|
1 zestaw |
|
Klatka do skręcania 24 B
|
1 zestaw |
|
Jednostka formująca po
|
2 zestawy |
|
Licznik metrów
|
1 zestaw |
|
Podwójne koła pociągowe 1600 (przekładnia 27-stopniowa)
|
1 zestaw |
|
Elektryczna jednostka poprzeczna indukcyjna 1600 mm
|
1 zestaw |
|
Bezkadłubowy stojak nawijający 1600 mm
|
1 zestaw |
|
Silnik AC 37 kW
|
1 zestaw |
|
Przekładnia klasy 27
|
1 zestaw |
|
Wał napędowy
|
1 zestaw |
|
Elektryczna szafa sterownicza z konwersją częstotliwości
|
1 zestaw |
3. Parametry techniczne
Model (Maszyna do pancerzowania drutu stalowego) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalna średnica zewnętrzna skręconego kabla | 40 mm | 55 mm | 60 mm | 70 mm | |
| Krok skręcania | Klatka do skręcania z 24 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 |
Klatka do skręcania z 36 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Klatka do skręcania z 42 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Klatka do skręcania z 48 szpulami | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Prędkość obrotowa | Klatka do skręcania z 24 szpulami | 98 obr./min | 90 obr./min | 68,3 obr./min | 55 obr./min |
| Klatka do skręcania z 36 szpulami | 88 obr./min | 80 obr./min | 58,3 obr./min | 45 obr./min | |
| Klatka do skręcania z 42 szpulami | 78 obr./min | 70 obr./min | 48,3 obr./min | 35 obr./min | |
| Klatka do skręcania z 48 szpulami | 68 obr./min | 60 obr./min | 38,3 obr./min | 28 obr./min | |
Koło napędowe |
Średnica koła napędowego | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła wyciągania | 10T | 15T | 15T | 20T | |
Moc silnika |
45 KW | 55 KW | 55 KW | 75 KW | |
Rozmiar szpuli |
315 mm | 400 mm | 500 mm | 630 mm | |
Szpula odwijająca centralna |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Szpula nawijająca |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna liniowa prędkość wyciągania |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość centralna |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4. Zdjęcia
5. Zdjęcie pakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego Miasta Hejian, Prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła ogromne postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK do przetwarzania na linii produkcyjnej, a także samodzielnie opracowaliśmy linie do skręcania typu Bow skip JGB, linie do kablowania typu Bow skip CGB i linie do układania typu Cradle CLY o wysokiej prędkości.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z warsztatem produkcyjnym o powierzchni 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
