Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Planetarna maszyna do skręcania drutu miedzianego | typ: | Planetarny |
|---|---|---|---|
| Odpowiedni rozmiar szpulki: | 500 | Obowiązujące materiały: | stal |
| Skręt w tył: | Tył zwrot akcji | Kod Hs: | 847940 |
| Kolor wyposażenia: | Fakultatywny | Okres gwarancji: | 12 miesięcy |
| Podkreślić: | maszyna do rozwijania drutu miedzianego ze stali,maszyny do tworzenia i rozkładania kabli,maszyna do produkcji kabli elektrycznych |
||
Maszyna do skręcania planetarnego drutu miedzianego do produkcji kabli elektrycznych
1. Użycie
Ta planetarna maszyna skręcająca jest przystosowana do splatania i okablowania izolowanych rdzeni lub ACSR, gołego drutu aluminiowego i przewodnika.
2. Główni bohaterowie
2.1 Wał środkowy nie utrzymuje szpul
2.2 Wysoka sztywność, duża prędkość i mała bezwładność, duża prędkość i mała bezwładność.
2.3 Brak zużycia podczas skręcania.
2.4 Najnowocześniejsze urządzenie zatrzymujące awaryjnie.
2.5 Nadaje się do kabli zasilających i kabli usieciowanych o dużej gęstości.
2.6 System sterowania PLC, działający na ekranie dotykowym
3. Konfiguracja
Wypłata, komputery główne z sekcją 6-szpulową, sekcją 12-szpulową, 18-szpulową, 24-szpulową i 30-szpulową, uchwytem matrycy, nawijaczem taśmy, zespołem opancerzenia, odciągiem, startem, układem napędowym i układem elektrycznym.
4. Parametry techniczne
| Model (maszyna planetarna) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka do nawijania szpulki | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka do nawijania szpulki | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka do nawijania szpulki | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Obróć prędkość | 6 Klatka do nawijania szpulki | 218 obr./min | 120 obr./min | 106 obr./min | 55 obr./min |
| 12 Klatka do nawijania szpulki | 118 obr./min | 110 obr./min | 97,5 obr./min | 45 obr./min | |
| 18 Klatka do nawijania szpulki | 108 obr./min | 100 obr./min | 82,9 obr./min | 35 obr./min | |
| 24 Klatka do nawijania szpulki | 98 obr./min | 90 obr./min | 74 obr./min | 25 obr./min | |
| Kabestan | Średnica koła kabestanu | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągu | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5KW | 22KW | 37KW | 55KW | |
| Szpulki | 315 mm | 400 mm | 500 mm | 630 mm | |
| Środkowa szpulka spłacająca | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Szpulka odbiorcza | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa odciągania | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

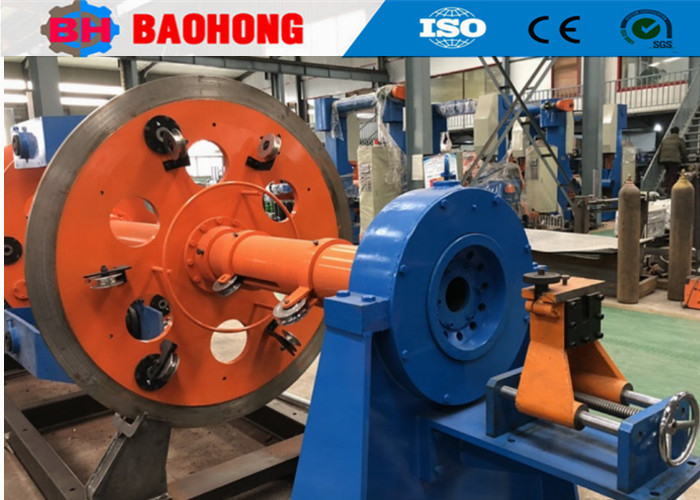

5. Zdjęcie
6. Zdjęcie pakowania
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.Nasza firma, zlokalizowana w Strefie Rozwoju Gospodarczego Hejian w prowincji Hebei, jest największym profesjonalnym producentem maszyn do skręcania i układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
Osoba kontaktowa: Daisy
Tel: +8618256531268
