| Nazwa produktu: | Maszyna do skręcania kabli typu planetarnego | typ: | Planetarny |
|---|---|---|---|
| Odpowiedni rozmiar szpulki: | 500 630 itd | Obowiązujące materiały: | Druty miedziane, aluminiowe, stalowe |
| Maksymalna średnica żyły OD(315): | φ14 mm | Stranding Pitch: | Bezstopniowa, regulowana |
| Okres gwarancji: | 1 rok | Kolor wyposażenia: | Fakultatywny |
| Podkreślić: | elektryczna maszyna do rozwijania linii drutowych,maszyna do rozwijania drutu miedzianego,aluminium stalowego |
||
Skrętka planetarna do skręcania kabli elektrycznych z drutu miedzianego i aluminiowego
1. Użycie
Maszyna ta jest przystosowana do skręcania i okablowania izolowanych rdzeni lub ACSR, gołego drutu aluminiowego i przewodnika.
2. Główny bohater
2.1. Metoda skrętu wstecznego: mechanizm planetarny.
2.2. Bezosiowa klatka skrętna gilzy wyposażona jest w mechanizm kontroli naprężenia tarcia.
2.3. Wały transmisyjne łączą ze sobą wszystkie części maszyny, aby zachować stabilny skok splotów, który można również wybrać w celu synchronizacji częstotliwości w celu sterowania maszyną.
2.4. Wysoka sztywność, wysoka wydajność, duża prędkość i niska bezwładność.
2.5. System sterowania PLC, działający na ekranie dotykowym.
3. Parametry techniczne
| Model (maszyna planetarna) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka do nawijania szpulki | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka do nawijania szpulki | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka do nawijania szpulki | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | 6 Klatka do nawijania szpulki | 218 obr./min | 120 obr./min | 106 obr./min | 55 obr./min |
| 12 Klatka do nawijania szpulki | 118 obr./min | 110 obr./min | 97,5 obr./min | 45 obr./min | |
| 18 Klatka do nawijania szpulki | 108 obr./min | 100 obr./min | 82,9 obr./min | 35 obr./min | |
| 24 Klatka do nawijania szpulki | 98 obr./min | 90 obr./min | 74 obr./min | 25 obr./min | |
| Kabestan | Średnica koła kabestanu | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągu | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5KW | 22KW | 37KW | 55KW | |
| Rozmiar szpulki | 315 mm | 400 mm | 500 mm | 630 mm | |
| Środkowa szpulka wypłaty | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Szpulka odbiorcza | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa odciągania | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

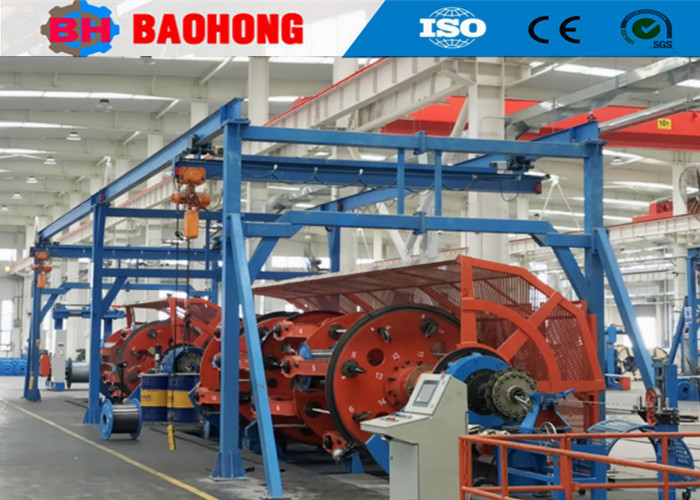

4. Zdjęcie
5. Zdjęcie pakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
