Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Planetarna maszyna do skręcania kabli typu klatkowego | Nadaje się do: | Skręcenie drutu |
|---|---|---|---|
| Przybory: | Drut miedziany, aluminiowy i drut stalowy | Maks. średnica zewnętrzna przewodu linkowego (500): | φ35 mm |
| Max. Maks. Haul-off Linear Speed(630) Prędkość liniowa odciągania(630): | 20 m/min | Kod HS: | 847940 |
| Kolor wyposażenia: | jako Żądanie | Okres gwarancji: | 1 rok |
| Podkreślić: | Planetarna maszyna do skręcania kabli,maszyna do skręcania kabli typu klatkowego,maszyna do skręcania drutu miedzianego 20 m/min |
||

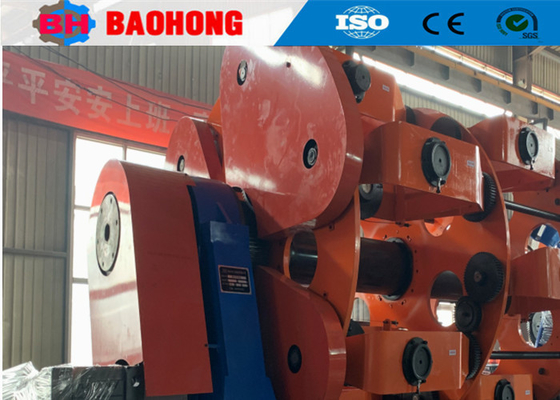

Planetarna maszyna do skręcania drutu kablowego 20 m/min
1. Zastosowanie
Ta maszyna służy do skręcania elastycznych drutów aluminiowych lub miedzianych z powrotnym skrętem, lub do zagęszczania i skręcania okrągłych lub sektorowych przewodników. Może również skręcać izolowane rdzenie i wykonywać pancerz stalowy dla kabli proszkowych.
2. Główne komponenty
2.1. Odwijak
2.2. Urządzenie do owijania niemetalowego (opcjonalne)
2.3. Stojak prowadzący drut
2.4. Urządzenie do owijania metalowego (opcjonalne)
2.5. Klatka skręcająca
2.6. Licznik długości
2.7. Uchwyt matrycy zamykającej
2.8. Podwójny bęben napędowy
2.9. Mechaniczny układ napędowy (opcjonalny)
2.10. Elektryczny układ sterowania
2.11. System ochrony bezpieczeństwa
2.12. Urządzenie zagęszczające (opcjonalne)
2.13. Nawijak
3. Główne Cechy
3.1 Szpule są rozmieszczone ćwiartkowo wokół klatek skręcających. Wał centralny nie przenosi obciążenia szpul.
3.2 Wysoka sztywność, wysoka wydajność, wysoka prędkość i niska bezwładność.
3.3 Napędzane 36-stopniową skrzynią biegów o zmiennym przełożeniu, podwójnym ciągnięciem i podwójnym urządzeniem napędowym. Naturalne rozmieszczenie drutu zapobiega uszkodzeniom spowodowanym tarciem podczas skręcania.
3.4 Najbardziej zaawansowane urządzenie do zatrzymania awaryjnego, bezpośrednio sterujące każdą szpulą. Gdy tylko drut pęknie, cała maszyna natychmiast się zatrzyma.
3.5 Zapewnia uzupełnienie po każdym zerwaniu drutu, szczególnie nadaje się do produkcji kabli zasilających i kabli sieciowych o wysokim stopniu zagęszczenia.
3.6 System sterowania PLC, obsługa za pomocą ekranu dotykowego.
4. Parametry techniczne
| Model (Planetarna maszyna skręcająca) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodnika | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Krok skręcania | Klatka skręcająca 6 szpul | 26-435 | 39-695 | 44-770 | 48-840 |
| Klatka skręcająca 12 szpul | 30-526 | 43-774 | 47-858 | 50-928 | |
| Klatka skręcająca 18 szpul | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Klatka skręcająca 24 szpule | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | Klatka skręcająca 6 szpul | 218 obr./min | 120 obr./min | 106 obr./min | 55 obr./min |
| Klatka skręcająca 12 szpul | 118 obr./min | 110 obr./min | 97,5 obr./min | 45 obr./min | |
| Klatka skręcająca 18 szpul | 108 obr./min | 100 obr./min | 82,9 obr./min | 35 obr./min | |
| Klatka skręcająca 24 szpule | 98 obr./min | 90 obr./min | 74 obr./min | 25 obr./min | |
| Napęd | Średnica koła napędowego | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła ciągnienia | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Rozmiar szpuli | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centralna szpula odwijająca | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Szpula nawijająca | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna liniowa prędkość ciągnienia | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm |
|
|
5. Zdjęcie
6. Zdjęcie opakowania
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego Miasta Hejian, Prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i maszyn do układania i poczyniła ogromne postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych maszyn skręcających JLK do przetwarzania na linii montażowej, a także samodzielnie opracowaliśmy linie skręcające typu JGB Bow skip, linie kablowe typu Bow skip CGB i linie do układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z czego warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu badawczo-rozwojowego. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn skręcających w Chinach.
