Szczegóły Produktu:
Zapłata:
|
| Opis wyposażenia: | Planetarna maszyna do skręcania z ekranem dotykowym PLC | Aplikacja: | Strata |
|---|---|---|---|
| Typ: | Typ planetarny | Rozmiary szpul: | 315 mm, 400 mm, 500 mm, 600 mm |
| Materiały do splatania: | Cu, Al, druty stalowe | Maksymalna średnica żyły OD(630): | φ45 mm |
| Moc silnika(400): | 22 kW | Kolor wyposażenia: | jako Żądanie |
| Podkreślić: | Maszyna do skręcania z ekranem dotykowym PLC,Maszyna do skręcania planetarnego z szpulami 315 mm,Przemysłowa maszyna do skręcania z gwarancją |
||
Maszyna do skręcania planetarnego z ekranem dotykowym PLC, szpulami 315 mm
1. Zastosowanie
Maszyna służy do skręcania drutu miedzianego/aluminiowego/stalowego itp.
2. Główne cechy
2.1. Wał centralny nie przenosi obciążenia szpul.
2.2. Wysoka sztywność, wysoka prędkość i niska bezwładność.
2.3. Pełny zestaw sterowania serwo, ekran dotykowy do bezpośredniego cyfrowego ustawiania odległości cięcia.
2.4. Najbardziej zaawansowane urządzenie do zatrzymania awaryjnego.
2.5.Całkowicie inteligentne sterowanie maszyną.
2.6. System sterowania PLC, obsługa na ekranie dotykowym.
3. Komponenty mechaniczne i elektryczne
3.1 Łożyska są marki Ha Erbin, Wa Fangdian i Luoyang.
3.2 Silniki są znanych chińskich producentów.
3.3 Przemiennik częstotliwości AC jest marki Danfoss.
3.4 PLC jest z.
3.5 Ekran dotykowy jest z.
3.6 Główne niskonapięciowe komponenty elektryczne są wysokiej jakości i znanych chińskich marek.
4. Parametry techniczne
| Model (Maszyna do skręcania planetarnego) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu pojedynczego | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodnika | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Krok skręcania | Klatka skręcająca 6 szpul | 26-435 | 39-695 | 44-770 | 48-840 |
| Klatka skręcająca 12 szpul | 30-526 | 43-774 | 47-858 | 50-928 | |
| Klatka skręcająca 18 szpul | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Klatka skręcająca 24 szpule | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | Klatka skręcająca 6 szpul | 218 obr./min | 120 obr./min | 106 obr./min | 55 obr./min |
| Klatka skręcająca 12 szpul | 118 obr./min | 110 obr./min | 97,5 obr./min | 45 obr./min | |
| Klatka skręcająca 18 szpul | 108 obr./min | 100 obr./min | 82,9 obr./min | 35 obr./min | |
| Klatka skręcająca 24 szpule | 98 obr./min | 90 obr./min | 74 obr./min | 25 obr./min | |
| Koło odciągowe | Średnica koła odciągowego | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągu | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Rozmiar szpuli | 315 mm | 400 mm | 500 mm | 630 mm | |
| Szpula zasilająca centralna | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Szpula odbiorcza | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna liniowa prędkość odciągu | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
5. Zdjęcie

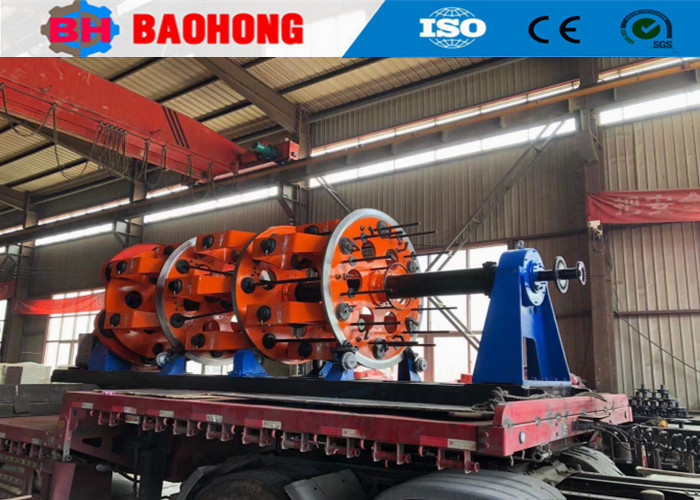

6. Zdjęcie pakowania
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian, prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK do przetwarzania na linii produkcyjnej, a także samodzielnie opracowaliśmy linie do skręcania typu JLK Bow skip, linie do kablowania typu CGB Bow skip oraz linie do układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z warsztatem produkcyjnym 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
