Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do zbrojenia kabli spiralnych | Rozmiary szpul: | 400 mm, 500 mm, 630 mm itp |
|---|---|---|---|
| Kształt: | Typ planetarny | Średnica drutu.: | 1,5-2,5 mm |
| Średnica koła trakcyjnego (500/400): | 2000 mm | Materiał: | Stal/Cu/Al |
| Marka łożyska: | NSK | Malowanie sprzętu: | prośba klienta |
| Podkreślić: | Maszyna do zbrojenia kabli spiralnych,maszyna do zbrojenia kabli 500 mm,maszyna do zbrojenia kabli łożyskowych NSK |
||

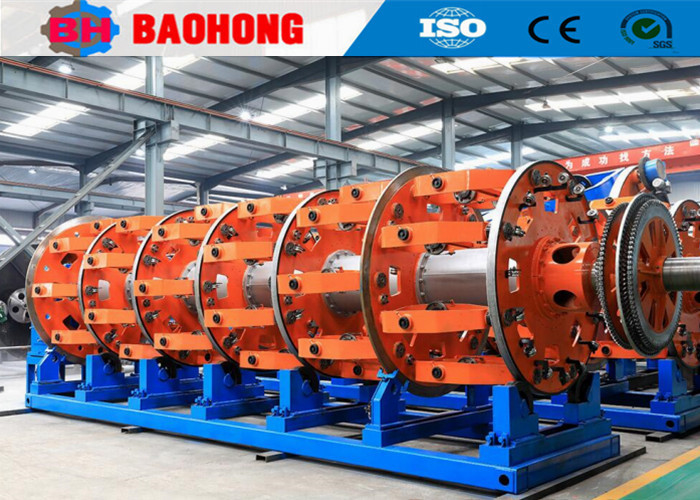

Maszyna do uzbrojenia kabli spiralnych 500 mm łożysk NSK
1. Wniosek
Maszyna ta jest głównie stosowana do opancerzania pojedynczego lub podwójnego drutu stalowego wokół kabla lub produkcji dużych sekcji liny stalowej.Maszyna przyjmuje programowalny sterownik i ekran dotykowy do dowodzenia i koordynacji stanu pracy elektrycznej całej maszyny i każdej części.ustawione i zmodyfikowane na ekranie dotykowym. Urządzenie regulacji prędkości zmiennej częstotliwości jest używane do sterowania prędkością startu i biegu silnika AC. System sterowania elektrycznego ma zaawansowaną technologię,wygodne działanie i niezawodne działanie.
2. Główne składniki
Centralny węzeł odbioru, węże pancerne, uchwyt, urządzenie taśmowe, urządzenie trakcyjne, licznik licznika, urządzenie pociągowe, układ przesyłowy i układ sterowania elektrycznym.
3Główne cechy
3.1 biurko obsługi typu szafy z ekranem dotykowym, wygodne do obsługi i pięknego w kształcie.
3.2 W celu zwiększenia stabilności do przedniego wsparcia maszyny głównej dodaje się wzmocnienie.
3.3 Podstawa drutu jest podłączona do przedniego wsparcia maszyny głównej, która posiada silniejszą integrację i lepszą sztywność mechaniczną.
4. Parametry techniczne
Model (maszyna do blokowania drutu stalowego) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalny poziom OD na płycie | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Klatka dla koziaków |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Klatka do nawijania bobbinów | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Prędkość obrotowa | 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 68,3 obrotów/min | 55 obrotów/min |
| 36 Klatka do nawijania bobbinów | 88 obrotów/min | 80 obrotów/min | 58,3 obrotów/min | 45 obrotów/min | |
| 42 Klatka do nawijania bobbinów | 78 obrotów/min | 70 obrotów/min | 48 r/min | 35 obrotów/min | |
| 48 Klatka do nawijania bobbinów | 68 obrotów/min | 60 obrotów/min | 38,3 obrotów/min | 28 obrotów/min | |
Kapstan |
Średnica koła Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10T | 15T | 15T | 20T | |
Moc silnika |
45 kW | 55 kW | 55 kW | 75 kW | |
Wielkość bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrum Payoff Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
- Zabierz Bobbina. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna prędkość liniowa przy odbiciu |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość środkowa |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Zdjęcia.
6Zdjęcie z opakowania.
7.Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
