Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Planetarna maszyna do skręcania kabli elektrycznych | Funkcjonować: | Strata |
|---|---|---|---|
| Rozmiar rolki: | 500 630 itd | Odpowiednie materiały: | Drut miedziany, aluminiowy i drut stalowy |
| Maksymalna średnica splotu: | φ35 mm | Maksymalna prędkość linii: | 20 m/min |
| Kolor wyposażenia: | Wymagania klienta | Termin gwarancji: | 12 miesięcy |
| Podkreślić: | Zindywidualizowana maszyna do zacierania planety,maszyna do skręcania kabli elektrycznych,maszyna do rozwijania strun planetarnych z gwarancją |
||
Skręcarka planetarna do kabla elektrycznego
1. Użycie
Ta maszyna do skręcania i okablowania izolowanych rdzeni lub ACSR, gołego drutu aluminiowego i przewodnika. Główna maszyna jest połączona za pomocą wału głównego o wysokiej wytrzymałości i dużej płyty za pomocą metody blokowania kołnierza z tuleją stożkową, co znacznie poprawia prędkość pracy sprzętu.
2. Główne komponenty
2.1 Stojak do wypłat typu Pintle 1 zestaw
2.2 Ręczny stojak do wypłaty 1 zestaw
Zestaw stojaka prowadzącego drut o kształcie 2,3 #. 1 zestaw
2.4 Klatka łącząca po 1 zestawie
2.5 Gniazdo matrycy do montażu drutu 4 zestawy
2.6 Niemetalowe urządzenie do taśmowania 1 zestaw
2.7 Licznik liczników elektrycznych i mechanicznych 1 zestaw
2.8 Urządzenie z podwójnym kabestanem 1 zestaw
2.9 Podnośnik portalowy ze stojakiem przesuwnym 1 kpl
2.10 Układ przeniesienia napędu mechanizmu 1 kpl
2.11 Elektryczny układ sterowania 1 kpl
2.12 Ogrodzenie zabezpieczające 1 zestaw
3. Parametry techniczne
| Model (maszyna planetarna) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka do nawijania szpulki | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka do nawijania szpulki | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka do nawijania szpulki | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | 6 Klatka do nawijania szpulki | 218 obr./min | 120 obr./min | 106 obr./min | 55 obr./min |
| 12 Klatka do nawijania szpulki | 118 obr./min | 110 obr./min | 97,5 obr./min | 45 obr./min | |
| 18 Klatka do nawijania szpulki | 108 obr./min | 100 obr./min | 82,9 obr./min | 35 obr./min | |
| 24 Klatka do nawijania szpulki | 98 obr./min | 90 obr./min | 74 obr./min | 25 obr./min | |
| Kabestan | Średnica koła kabestanu | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągu | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5KW | 22KW | 37KW | 55KW | |
| Rozmiar szpulki | 315 mm | 400 mm | 500 mm | 630 mm | |
| Środkowa szpulka wypłaty | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Szpulka odbiorcza | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa odciągania | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

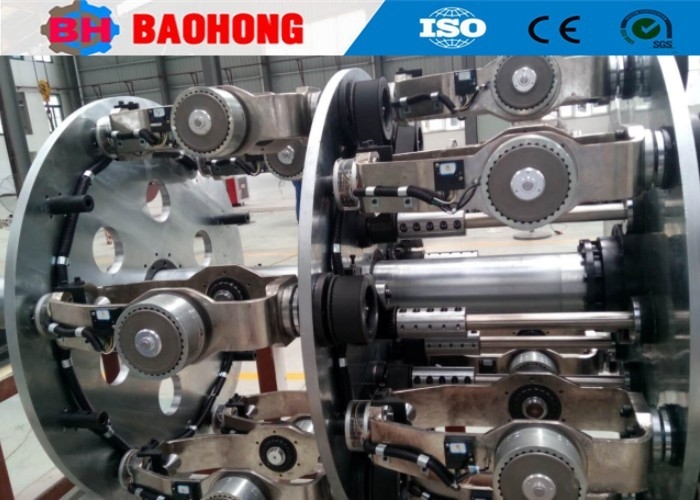

4. Zdjęcie
5. Zdjęcie pakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
7. Często zadawane pytania
− P: Co możemy zaoferować naszym klientom?
Odp.: Nasz profesjonalny personel produkcyjny i techniczny może przeszkolić pracowników naszych klientów i zapewnić płynną produkcję klientów. I zapewni naszym klientom obsługę posprzedażną.
− P: Jak długa jest gwarancja na maszynę?
Odp.: Okres gwarancji jednego roku (od zakończenia debugowania mechanicznego w fabryce kupującego)
− P: Dlaczego wybrałem Waszą firmę?
Odp.: Mamy ponad 15-letnie doświadczenie zawodowe w produkcji maszyn kablowych, dostarczając produkty wysokiej jakości i o wysokim poziomie bezpieczeństwa.
Posiadamy doświadczony zespół wykwalifikowanych pracowników i inżynierów.
Możemy wspierać zagranicznych inżynierów zajmujących się szkoleniem.
Możemy dostosować projekt, aby zaakceptować przykładowy projekt klienta.
Możemy zapewnić klientom obsługę posprzedażną.
