| Nazwa: | Planetarna maszyna do skręcania kabli typu klatkowego | Stosowanie: | Splatanie drutu |
|---|---|---|---|
| Materiały: | Drut Cu, Al i Druty stalowe | Maks. linka OD (500): | φ35 mm |
| Max. prędkość liniowa ((630): | 20 m/min | Kod Hs: | 8479400000 |
| Kolor maszyny: | Opcjonalnie | Gwarancja czasu: | 12 miesięcy |
| Podkreślić: | Maszyna do nawijania planety z miedzianego aluminiowego drutu,Elektryczny kablówka planetarna maszyna do wiązania,Chińska maszyna do wyciągania strun planetarnych |
||
Maszyna do sznurkowania planetarnego wytwarzana w Chinach do kabli elektrycznych
1. Użycie
Maszyna ta jest głównie stosowana do tworzenia rdzenia drutu miedzianego aluminiowego, drutu aluminiowego o stalowym rdzeniu i rdzenia izolowanego.Kolebka głównej maszyny przyjmuje robot spawania i hartowania, a kciuk przyjmuje formę integralnego wiercenia, co znacznie zmniejsza pęknięcie kołyski i uszkodzenie szynki spowodowane nieprawidłowym ustawieniem.
2.Główne kompozycje
2.1. Odpłatność
2.2. Niemetalowe urządzenie taśmowe (odłączalne)
2.3. Stojak przewodowy
2.4. Urządzenie taśmowe metalowe (wybieralne)
2.5/ Uwięziony w klatce.
2.6Licznik długości
2.7Utrzymujący matrycę zamkniętą
2.8. Kapstan z dwoma kółkami
2.9. Układ przekładni mechanicznej (wybieralny)
2.10. Elektryczny system sterowania
2.11. System ochrony bezpieczeństwa
2.12. Urządzenie kompaktowe (wybieralne)
2.13- Włącz.
3Główna.Cechy
3.1 Koła są rozmieszczone w czwarty sposób wokół klatek. centralny wał nie podtrzymuje kołek.
3.2 Wysoka sztywność, wysoka wydajność, duża prędkość i niska inercja.
3.3 Napędzane przez 36-stopniową zmienną skrzynię biegów, podwójne napędzenie i podwójne urządzenie aktywne.
3.4 Najnowocześniejsze urządzenie awaryjne do zatrzymania, sterowanie bezpośrednim każdą rolką.
3.5 Zapewnienie uzupełnienia po złamaniach przewodów, szczególnie odpowiednie do produkcji kabli zasilania i kabli o wysokim ciśnieniu.
3.6 System sterowania Siemens PLC, działający na ekranie dotykowym.
4. Parametry techniczne
| Model (planetarny urządzenie do zacierania strun) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka dla bobinów | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka dla bobinów | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka dla koziaków | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 218 obrotów/min | 120 obrotów/min | 106 obrotów/min | 55 obrotów/min |
| 12 Klatka dla bobinów | 118 obrotów/min | 110 obrotów/min | 970,5 obrotów/min. | 45 obrotów/min | |
| 18 Klatka dla bobinów | 108 obrotów/min | 100 obrotów/min | 820,9 obrotów/min | 35 obrotów/min | |
| 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 74 obrotów/min | 25 obrotów/min | |
| Kapstan | Średnica koła Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągania | 2T | 5T | 10T | 15T | |
| Moc silnika | 180,5 kW | 22 kW | 37 kW | 55 kW | |
| Wielkość bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrum Payoff Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Wykorzystanie bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm |
|
|

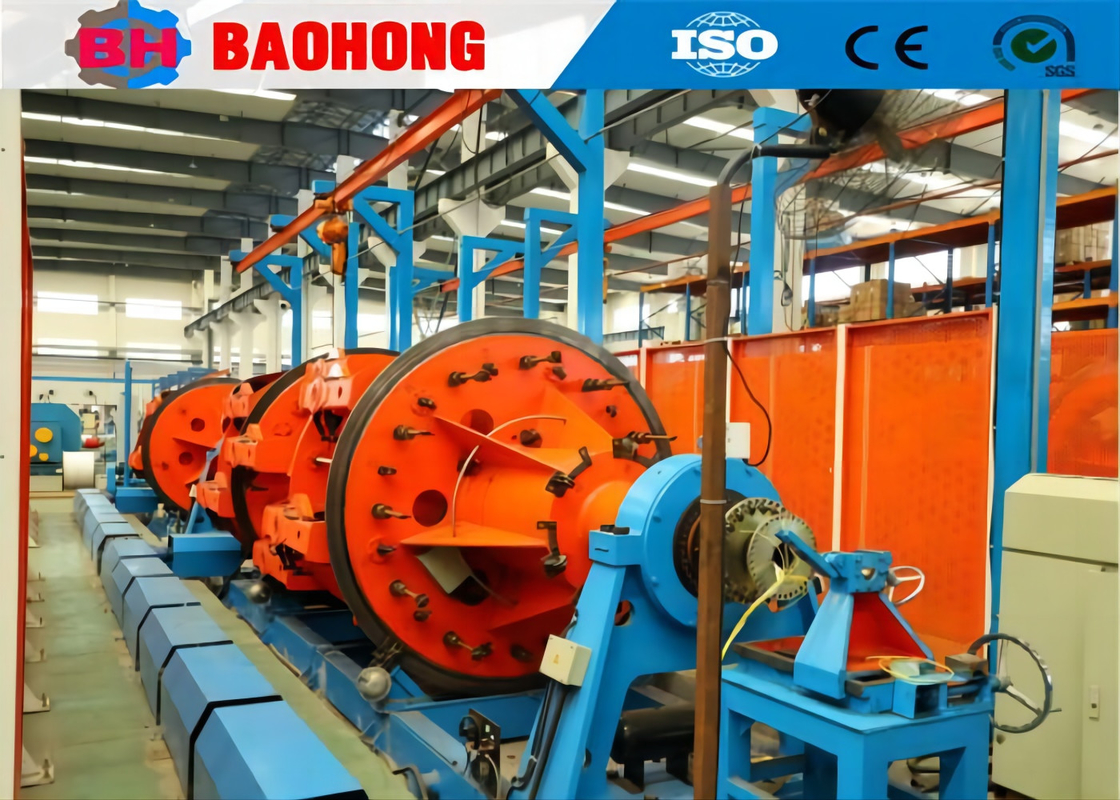

5Zdjęcie.
6Zdjęcie z opakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
