Szczegóły Produktu:
Zapłata:
|
Nazwa: | Wielordzeniowe skrętne ułożenie planetarne | Kształt: | Kształt planetarny |
---|---|---|---|
Rozmiary szpul: | 315 400 500 630 800 1000 | Materiały: | Stal/Cu/Al |
Kolor wyposażenia: | Opcjonalnie | Max. Maks. stranded conductor OD przewód linkowy OD: | φ14 -45mm |
Kod Hs: | 847940 | Czas gwarancji: | 12 miesięcy |
Podkreślić: | maszyna do produkcji kabli drutowych,maszyna do produkcji kabli elektrycznych |
Sygnałowy kabel układający maszyny wielojadrowe zwrot z tyłu planetarny i typ słoneczny
1. Użycie
Maszyna jest stosowana do wiązania drutów Cu, Al, ACSR i izolowanych drutów z odwrotnym skrętem.
2Główna postać
2.1Metody zwrotu wstecznego: mechanizm biegów Słońca i planet.
2.2Klatka skręcająca bez osi jest wyposażona w mechanizm regulacji napięcia tarcia.
2.3Ołki przesyłowe łączą wszystkie części maszyny ze sobą, aby utrzymać stabilny stojak, który może być również wybrany synchronizacją częstotliwości do sterowania maszyną.
2.4Maszyna jest szeroko stosowana i wygodnie obsługiwana przy niskim hałasie.
3. Proces produkcji
W celu zgięcia stali do konstrukcji ramkowej używa się dużej gięcia, która składa się z czterech struktur, które są spawane razem z dużymi dyskami po obu stronach.Również wszystkie konstrukcje są spawane do środka grube ściany rurkiCała struktura jest silna i piękna.
Po procesowi spawania cała konstrukcja jest grzewana w piecu grzewczym, co usuwa napięcia wewnętrzne.
Następnie cała konstrukcja zostanie obrobiona na dużym, poziomym obrocie, który jest wystarczająco duży, by obrobić każdą część w jednym kroku, bez zmiany jednego końca na drugi.Ten proces utrzyma koncentryczność całej struktury, wydłużyć żywotność łożysk na obu końcach.
Maszyna do wiercenia głębokich dziur i wiercenia może obrócić zainstalowane otwory do urządzeń ściskających.który utrzymuje oba otwory w tej samej koncentrycznościKoncentryczność zmniejszy szybkość pęknięcia drutu i wydłuży łożysk urządzenia zaciskującego.
Ten dwukolumnowy pionowy zwrotnik służy do obracania dużego dysku dla maszyny rozkładającej typu kołyska i kapstanu maszyny rozkładającej.Ta maszyna może obrócić i polerować rowków chronić kabel i zachować tę samą siłę hual-off.
Duża frezarka typu planerowa, która służy do frezowania głównej podwozia głównej klatki nawigacyjnej oraz podwozia odbioru i wypłaty.Duża frezarka typu planera może zapewnić, że każda płaska powierzchnia jest obrobiona w jednym czasie, aby utrzymać jednorodny rozkład wysokości powierzchni obrobionej przez frezarkęWszystko to pozwoli na płynne działanie maszyny.
Dynamiczna maszyna bilansująca jest kluczowym sprzętem produkcyjnym do produkcji szybkiego drutu i sprzętu kablowego, zwłaszcza sztywnej klatki i rurowej klatki.Proces obróbki klatki strandowej doprowadzi do różnych sił ekscentrycznychPo skorygowaniu klatka nawigacyjna będzie łatwo spełniać wymagania związane z dużą prędkością obrotu i zwiększyć żywotność.
Elektryczny pieczar zgrzewający jest niezbędny do produkcji maszyny do wytwarzania drutu i kabli, w szczególności maszyny do wytwarzania sznurowania sztywnych ram i maszyny do wytwarzania sznurowania rurkowego.Wewnętrzne napięcie głównej klatki jest wielkie, gdy jest spawany razem. Wewnętrzne napięcie jest uwalniane mocno przez obróbkę cieplną.
4. Parametry techniczne
Model (planetarny urządzenie do rozwijania strun) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
Aluminiowe | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
Maksymalny OD przewodnika na strumieniu | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
Stranding Pitch | 6 Klatka do nawijania bobbinów | 26-435 | 39-695 | 44-770 | 48-840 |
12 Klatka dla bobinów | 30-526 | 43-774 | 47-858 | 50-928 | |
18 Klatka dla bobinów | 34-639 | 47-858 | 55-1001 | 65-1201 | |
24 Klatka dla koziaków | 38-749 | 51-940 | 63-1151 | 75-1601 | |
Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 218 obrotów/min | 120 obrotów/min | 106 obrotów/min | 55 obrotów/min |
12 Klatka dla bobinów | 118 obrotów/min | 110 obrotów/min | 970,5 obrotów/min. | 45 obrotów/min | |
18 Klatka dla bobinów | 108 obrotów/min | 100 obrotów/min | 820,9 obrotów/min | 35 obrotów/min | |
24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 74 obrotów/min | 25 obrotów/min | |
Kapstan | Średnica koła Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
Maksymalna siła odciągania | 2T | 5T | 10T | 15T | |
Moc silnika | 180,5 kW | 22 kW | 37 kW | 55 kW | |
Wielkość bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
Centrum Payoff Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
Wykorzystanie bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
Maksymalna prędkość liniowa przy odbiciu | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm | 1100 mm |

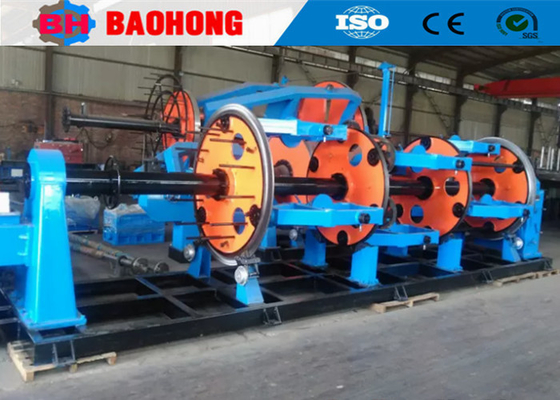

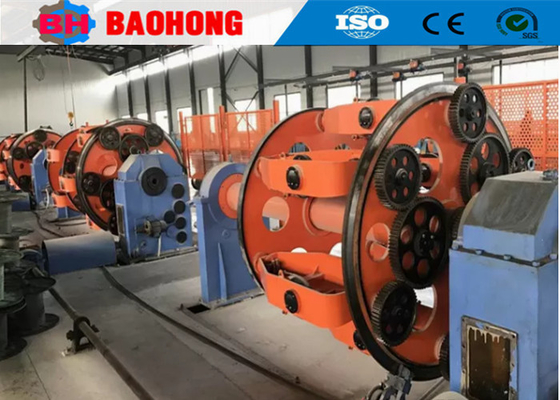

5Zdjęcie.
6Zdjęcie z opakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
