Szczegóły Produktu:
Zapłata:
|
| Name: | Planetary Stranding Cable Making Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315,400,500,630 etc | Material: | Copper, Aluminum wire and Steel wires |
| falownik: | Siemensa | PLC: | SIEMENS |
| Motor: | SIEMENS | Machine color: | Optional |
| Podkreślić: | Planetarna maszyna do splatania kabli,maszyna do skręcania kabli PLC,315mm szpulka planetarna maszyna do splatania |
||
Maszyna do tworzenia kable do nawijania planetarnego 315 mm Bobbin Size
1. Użycie
Stosowany jest do odwracania strun aluminiowych z rdzenia stalowego, aluminiowych, miedzianych / aluminiowych, izolowanych i przewodów sterujących.
2Główna postać
2.1Metoda odwrotu: mechanizm planetarny.
2.2Klatka skręcająca bez osi jest wyposażona w mechanizm regulacji napięcia tarcia.
2.3Ołki przesyłowe łączą wszystkie części maszyny ze sobą, aby utrzymać stabilny stojak, który może być również wybrany synchronizacją częstotliwości do sterowania maszyną.
2.4Maszyna jest szeroko stosowana i wygodnie obsługiwana przy niskim hałasie.
3Konfiguracja
Wypłacalność, komputery główne z sześcioma, dwunastoma, osiemnastoma, dwudziestoma, dwudziestoma i trzydziestoma bębnami, uchwyt do kości, taśma, jednostka pancerna, wyciąg, start, napęd i układ elektryczny.
4. Parametry techniczne
| Model (planetarny urządzenie do rozwijania strun) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka dla bobinów | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka dla bobinów | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka dla koziaków | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotu | 6 Klatka do nawijania bobbinów | 218 obrotów/min | 120 obrotów/min | 106 obrotów/min | 55 obrotów/min |
| 12 Klatka dla bobinów | 118 obrotów/min | 110 obrotów/min | 970,5 obrotów/min. | 45 obrotów/min | |
| 18 Klatka dla bobinów | 108 obrotów/min | 100 obrotów/min | 820,9 obrotów/min | 35 obrotów/min | |
| 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 74 obrotów/min | 25 obrotów/min | |
| Kapstan | Średnica koła Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągania | 2T | 5T | 10T | 15T | |
| Moc silnika | 180,5 kW | 22 kW | 37 kW | 55 kW | |
| Węgorze | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrum płatności Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Wykorzystanie bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

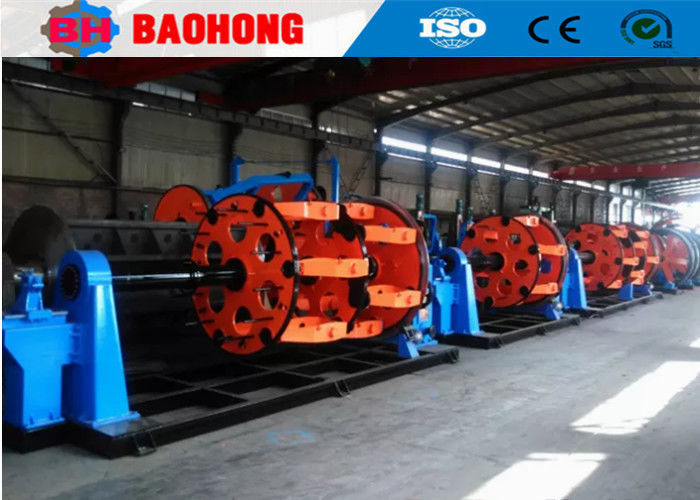

5Zdjęcie.

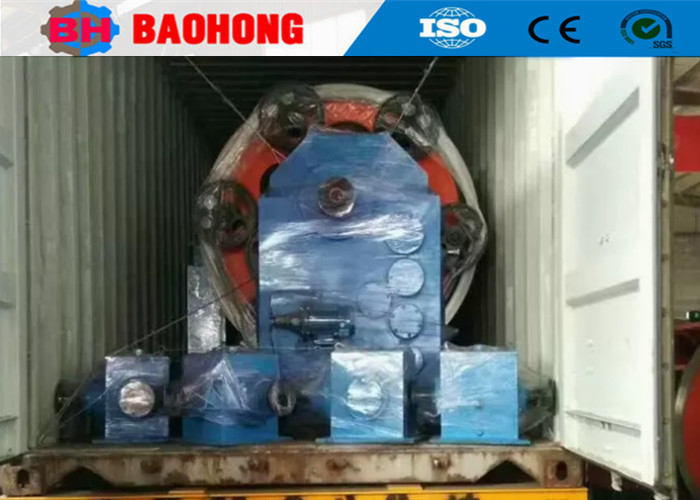

6Zdjęcie z opakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, Baohong Electrical Machinery polega na opieki i wsparciu klientów, zaangażowanych w badania i rozwój maszyny do wiązania i maszyny do układania,i osiągnął duży postęp..Teraz, staliśmy się jedyną fabryką przetwarzającą linię montażową w Chinach, która może opracować i wyprodukować JLK sztywne serii stranderów.CGB Bow skip cable wiring line i CLY high speed cradle cable laying line.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
