Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do zbrojenia kabli z drutu stalowego | Kształt: | Planetarne i słoneczne |
|---|---|---|---|
| bębny: | 400 mm, 500 mm, 630 mm itp | Materiał: | Stal/Cu/Al |
| Średnica drutu.: | 1,5-2,5 mm | Średnica koła trakcyjnego (500/400): | 2000 mm |
| Łożysko: | NSK | Machine color: | Optional |
| Podkreślić: | maszyna do zbrojenia z drutu stalowego,maszyna do zbrojenia taśmy stalowej |
||

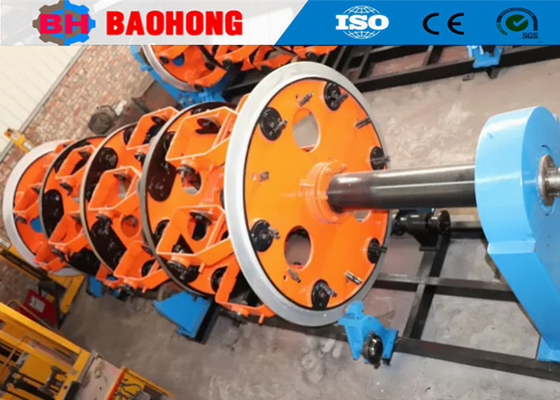

42+42/500 Maszyna do opancerzania kabli stalowych Typ sprzętu planetarnego
1. Wniosek
Maszyna ta jest głównie stosowana do blokowania pojedynczego lub podwójnego drutu stalowego wokół kabla lub produkcji dużych sekcji liny stalowej.
2Główny składnik
Centralny przewód, węże pancerne, uchwyt, urządzenie taśmowe, urządzenie trakcyjne, licznik licznika, urządzenie pociągowe, układ przesyłowy i układ sterowania elektrycznym.
3Główne cechy
3.1 Maszyna ta nadaje się do wiązania długich i obszarowych drutów wzmacniających miedzi aluminium, stopów aluminium, kable aluminiowe i stalowe w celu wytworzenia następujących kabli zasilających.Przewodniki w kształcie sektora, okrągłe, złożone, jedno rdzeń w spiralnej formie.
3.2Jedna czwarta drogi dookoła klatki jest wyłożona rolkami.Centralny system ładowania bocznego może znacznie poprawić wydajność, sprzęt o dużej mocy, dużej prędkości.
3.3 Napędzane przez 36-stopniową skrzynkę biegów, koła holownicze podwójnej kołownicy są zawieszone w pozycji opartej na wałach.Jedno koło jest prosto, a drugie nachylone, ustawione tak, aby zapewnić dbałość o materiał, który ma być wyciągniętyMaksymalna siła ciągnąca wynosi 15T. Każda rolka jest wyposażona w zaawansowany detektor rozbitego drutu, który umożliwia automatyczne zatrzymanie maszyny w przypadku rozbitego drutu.
4. Parametry techniczne
Model (maszyna do blokowania drutu stalowego) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalny poziom OD na płycie | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Klatka dla koziaków |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Klatka do nawijania bobbinów | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Prędkość obrotu | 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 68,3 obrotów/min | 55 obrotów/min |
| 36 Klatka do nawijania bobbinów | 88 obrotów/min | 80 obrotów/min | 58,3 obrotów/min | 45 obrotów/min | |
| 42 Klatka do nawijania bobbinów | 78 obrotów/min | 70 obrotów/min | 48 r/min | 35 obrotów/min | |
| 48 Klatka do nawijania bobbinów | 68 obrotów/min | 60 obrotów/min | 38,3 obrotów/min | 28 obrotów/min | |
Kapstan |
Średnica koła Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10T | 15T | 15T | 20T | |
Moc silnika |
45 kW | 55 kW | 55 kW | 75 kW | |
Węgorze |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrum płatności Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
- Zabierz Bobbina. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna prędkość liniowa przy odbiciu |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość środkowa |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Zdjęcia.
6Zdjęcie z opakowania.
7.Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
