Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do zbrojenia kabli Cu typu Sun | Wymiary rolki: | 400 mm, 500 mm, 630 mm itp |
|---|---|---|---|
| Typ sprzętu: | Typ planetarny i słoneczny | Metoda ładowania: | ładowanie boczne / boczne dolne |
| Średnica drutu.: | 1,5-2,5 mm | Średnica koła odciągowego (500): | 2000 mm |
| Marka plc: | Fakultatywny | Kolor wyposażenia: | Fakultatywny |
| Podkreślić: | Szybka maszyna do splatania kabli,maszyna do splatania drutu typu słonecznego,maszyna do opancerzenia kabli Cu |
||
Wysokowydajna maszyna do opancerzania kabli drutem miedzianym typu Sun
1. Zastosowanie
Doskonała wydajność Wysokowydajna maszyna do opancerzania kabli drutem stalowym jest głównie używana do jedno warstwowego opancerzenia drutem stalowym i ekranowania drutem miedzianym o średnicy mniejszej niż 30 drutów.Wraz z głowicą do taśmowania, może być używana do rdzeni izolacyjnych i niektórych procesów skręcania kabli sterowniczych. Sygnał alarmu zerwania drutu jest przesyłany impulsem, a wskaźnik zatrzymania w przypadku zerwania drutu wynosi 100%. Polerowanie powierzchni koła ściągającego.
2. Główny komponent
Centralna szpula odwijająca, wąż opancerzający, uchwyt matrycy, urządzenie do taśmowania, urządzenie trakcyjne, licznik, urządzenie przesuwu odbioru, system transmisyjny i elektryczny system sterowania.
3. Główne cechy
3.1 Maszyna nadaje się do skręcania długich i sekcyjnych gołych drutów aluminiowych, miedzianych, stopów aluminium, drutów zbrojeniowych ze stali aluminiowej w celu wytworzenia następujących kabli zasilających. Przewodniki o kształcie sektorowym, okrągłe zagęszczone, jednordzeniowe wstępnie spiralne.
3.2 Szpule są rozmieszczone w ćwiartkach wokół klatek. Zcentralizowany system załadunku bocznego może znacznie zwiększyć wydajność, urządzenie ma dużą moc i dużą prędkość.
3.3 Napędzana jest 36-stopniową skrzynią biegów, dwa koła podwójnego koła ściągającego są wsparte na wałach w pozycji wspornikowej. Jedno koło jest proste, a drugie jest ustawione pod kątem, aby zapewnić dobrą pielęgnację wyciąganego materiału. Maksymalna siła ciągnąca sięga 15T. Każda szpula jest wyposażona w zaawansowany detektor zerwania drutu, umożliwiający automatyczne zatrzymanie maszyny w przypadku zerwania drutu.
4. Parametry techniczne
Model (Maszyna do opancerzania drutem stalowym) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalna średnica zewnętrzna skręconego kabla | 40 mm | 55 mm | 60 mm | 70 mm | |
| Skok skręcania | Klatka skręcająca z 24 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 |
Klatka skręcająca z 36 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Klatka skręcająca z 42 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Klatka skręcająca z 48 szpulami | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Prędkość obrotowa | Klatka skręcająca z 24 szpulami | 98 obr/min | 90 obr/min | 68,3 obr/min | 55 obr/min |
| Klatka skręcająca z 36 szpulami | 88 obr/min | 80 obr/min | 58,3 obr/min | 45 obr/min | |
| Klatka skręcająca z 42 szpulami | 78 obr/min | 70 obr/min | 48,3 obr/min | 35 obr/min | |
| Klatka skręcająca z 48 szpulami | 68 obr/min | 60 obr/min | 38,3 obr/min | 28 obr/min | |
Koło ściągające |
Średnica koła ściągającego | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągu | 10T | 15T | 15T | 20T | |
Moc silnika |
45 KW | 55 KW | 55 KW | 75 KW | |
Rozmiar szpuli |
315 mm | 400 mm | 500 mm | 630 mm | |
Centralna szpula odwijająca |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Szpula odbiorcza |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna liniowa prędkość odciągu |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość środkowa |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

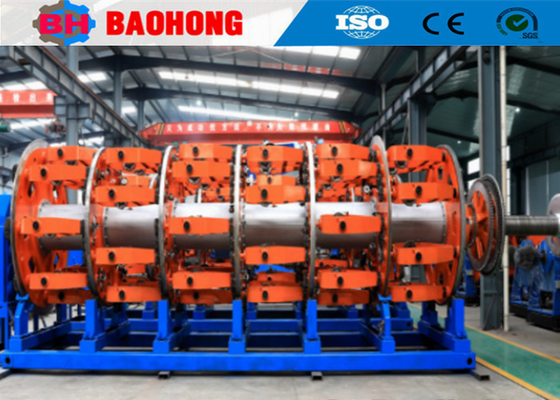

5. Zdjęcia
6. Zdjęcie opakowania
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Ekonomicznego miasta Hejian, w prowincji Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i układania kabli w północnych Chinach.
Od 2006 roku, polegając na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i układania kabli i poczyniła ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK, aby była linią montażową w Chinach, a także niezależnie opracowaliśmy linie skręcania JGB Bow skip, linie kablowe typu CGB Bow skip i linie układania CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu Badań i Rozwoju. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
