Szczegóły Produktu:
Zapłata:
|
| name: | Pn3150 Steel Wire Cable Armouring Machine Cradle Type | Condition: | New |
|---|---|---|---|
| Wire diameter: | 1.5-2.5mm | Material: | Steel/Cu/Al |
| Bobbin sizes: | 400 mm, 500 mm, 630 mm ,etc | Power(630): | 75kw |
| Take-up reel: | Pn1250-Pn3150 | Equipment painting: | Optional |
| Podkreślić: | Pn3150 Maszyna do splatania drutu,maszyna do skręcania kabli kołyskowych,maszyna do kabli opancerzonych z drutu stalowego |
||

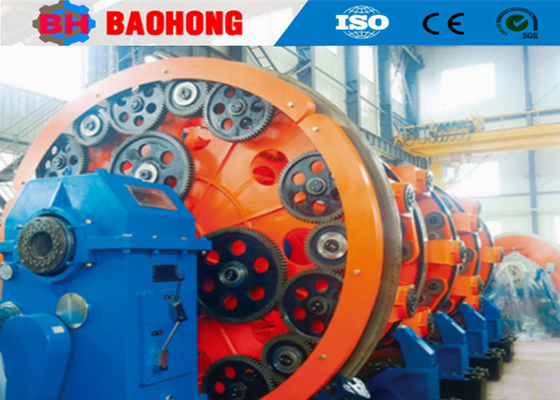

Pn3150 Maszyna do zbrojenia kabli stalowych typu kołyskowego
1. Wprowadzenie
Ta maszyna służy do zbrojenia kabli energetycznych, OPGW drutem stalowym. Służy również do produkcji lin stalowych.Każda szpula jest wyposażona w zaawansowany detektor zerwania drutu, umożliwiający automatyczne zatrzymanie maszyny w przypadku zerwania drutu.
2. Cechy
2.1. Centralny odwijak jest podparty przez stojak i rolkę, co zapewnia większą stabilność.
2.2. System napędowy DC lub AC, sterowany przez PLC z gwarantowaną wydajnością synchronizacji i łatwą konserwacją.
2.3. Podczas skręcania przewodów rozdzielczych, z urządzeniami sprzężenia zwrotnego do korekcji fazy i specjalnymi matrycami, aby zagwarantować wysoką jakość skręcania.
2.4. Sterownik DC lub zmiennej częstotliwości w celu uzyskania powolnego startu, zatrzymania, awaryjnego, z oddzielnym hamulcem pneumatycznym motylkowym dla każdej części.
3. Parametry techniczne
Model (Maszyna do zbrojenia drutem stalowym) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalna średnica zewnętrzna skręconego kabla | 40 mm | 55 mm | 60 mm | 70 mm | |
| Skok skręcania | Klatka skręcająca z 24 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 |
Klatka skręcająca z 36 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Klatka skręcająca z 42 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Klatka skręcająca z 48 szpulami | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Prędkość obrotowa | Klatka skręcająca z 24 szpulami | 98 obr/min | 90 obr/min | 68,3 obr/min | 55 obr/min |
| Klatka skręcająca z 36 szpulami | 88 obr/min | 80 obr/min | 58,3 obr/min | 45 obr/min | |
| Klatka skręcająca z 42 szpulami | 78 obr/min | 70 obr/min | 48,3 obr/min | 35 obr/min | |
| Klatka skręcająca z 48 szpulami | 68 obr/min | 60 obr/min | 38,3 obr/min | 28 obr/min | |
Wciągarka |
Średnica koła wciągarki | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągu | 10T | 15T | 15T | 20T | |
Moc silnika |
45 kW | 55 kW | 55 kW | 75 kW | |
Rozmiar szpuli |
315 mm | 400 mm | 500 mm | 630 mm | |
Szpula centralnego odwijaka |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Szpula nawijająca |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna liniowa prędkość odciągu |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość centralna |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4. Zdjęcia
5. Zdjęcie opakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Ekonomicznego miasta Hejian, w prowincji Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i układania kabli w północnych Chinach.
Od 2006 roku, polegając na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i układania kabli i poczyniła ogromne postępy. Obecnie jesteśmy jedyną fabryką, która może rozwijać produkcję sztywnej maszyny do skręcania JLK w linię montażową w Chinach, a także niezależnie opracowaliśmy linie do skręcania JGB Bow skip, linie do kablowania typu CGB Bow skip i linie do układania kabli CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu Badań i Rozwoju. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
