Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Jednordzeniowy typ klatki maszyny do układania kabli XLPE | Rozmiary rolek: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Zastosowanie: | Układanie kabli | Stranding Pitch (1000): | 200-2000 mm |
| Średnica koła kabestanowego/630 mm: | 1000 mm | falownik: | Siemensa |
| Silnik: | Siemensa | Kolor: | Jako żądanie |
| Materiały: | Wielożyłowy pojedynczy rdzeń | ||
| Podkreślić: | Jednożyłowa maszyna do układania kabli,wielożyłowa maszyna do układania kabli,maszyna do układania kabli XLPE |
||
Maszyna do układania kabli XLPE z wielostrunkowym pojedynczym rdzeniem Typ klatki
1. Wniosek
Maszyna ta jest szeroko stosowana w różnych sekcjach trzech rdzeni, czterech rdzeni, pięciu rdzeni plastikowych kabli zasilających, kabla XLPE (przełączony kabel polietylenowy) i kabla opancerzonego.Kształt rdzenia drutu może być okrągły, w kształcie wentylatora i w kształcie W, ta maszyna ma zaawansowaną wydajność, silną praktyczność, piękny wygląd i łatwą obsługę.
2. Cechy
2.1 Maszyna do rozkładania kabli typu klatki jest w 100% skręcona do tyłu i przymocowana.
2.2 Zaprojektowane do układania przewodników mocy z 3-5 okrągłymi rdzeniami i rdzeniami prostymi lub w kształcie sektora.
2.3 wyposażone w podwójnie pociągający koło kapstan przy przeciąganiu kabli małych rozmiarów lub z odciąganiem gąsienic w przypadku większych kabli zasilania.
2.4 Maszyna jest wyposażona w układ sterowania HMI+PLC umożliwiający wstępne ustawienie wysokości rozłożenia i synchronizację prędkości z odbiórem.
3. Parametry techniczne
| Model (maszyna do układania) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Średnica pojedynczego drutu | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| Maksymalny OD przewodnika na strumieniu | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Kapstan | Średnica koła Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Moc silnika | 180,5 kW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Wielkość bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Wykorzystanie bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

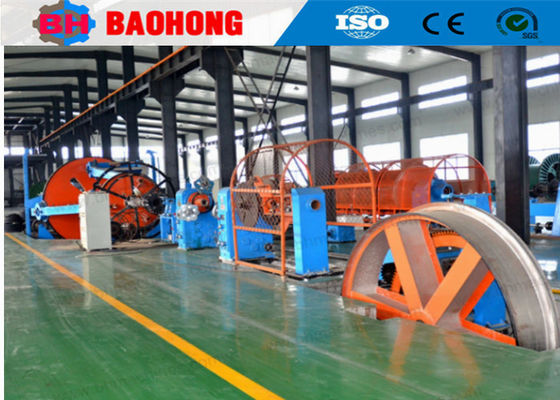

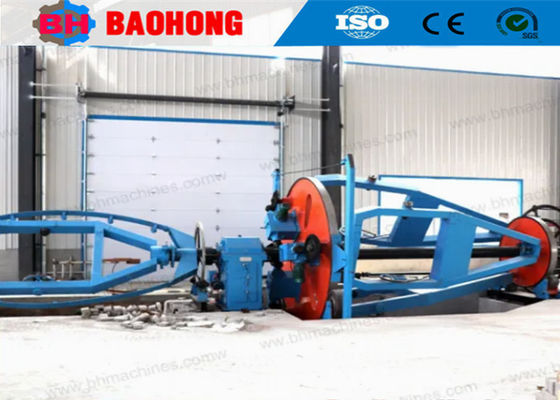

4Zdjęcia.
5- Zdjęcia z pakowania.
6Nasza fabryka i przedstawienia
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
