Szczegóły Produktu:
Zapłata:
|
| Product name: | 1250mm Drum Laying Up Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Marka falownika: | Siemensa |
| Motor brand: | SIEMENS | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Podkreślić: | Maszyna do układania bębnów 1250 mm,precyzyjny sprzęt do produkcji kabli,maszyna do układania kabli 60 m / min |
||
Maszyna do układania bębnów 1250 mm Sprzęt do produkcji kabli wysokiej precyzji
1. Wniosek
Maszyna do układania jest stosowana do okablowania wielojadrowego, kable gumowe, kable zasilania z tworzyw sztucznych, kable telefoniczne, kable sterujące, kable PVC, kable XLPE z stalowym pancerzem lub bez niego, kable górnicze,kable prądowe niskiego i średniego niskiego napięcia.
2. Cechy
2.1 Maszyna do rozkładania kabli typu klatki jest w 100% skręcona do tyłu i przymocowana.
2.2 Zaprojektowane do układania przewodników mocy z 3-5 okrągłymi rdzeniami i rdzeniami prostymi lub w kształcie sektora.
2.3 wyposażone w podwójnie pociągający koło kapstan w przypadku przeciągania kabli małych rozmiarów lub z odciąganiem gąsienic w przypadku większych kabli zasilania.
2.4 Maszyna jest wyposażona w układ sterowania HMI+PLC umożliwiający wstępne ustawienie wysokości rozłożenia i synchronizację prędkości z odbiórem.
2.5 Niezależne, napędzane silnikiem, obracające się stojaki wypłacalne obracają się synchronicznie z obracającym się odbiorem, mogą również obracać się niezależnie.Obrotowy stojak do podnoszenia jest wspierany przez podwaliny zwiększona sztywność konstrukcji, niezawodność i stabilność obrotu.
3. Parametry techniczne
| Model (maszyna do układania) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Średnica pojedynczego drutu | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| Maksymalny OD przewodnika na strumieniu | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Kapstan | Średnica koła Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Moc silnika | 180,5 kW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Wielkość bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Wykorzystanie bobbin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

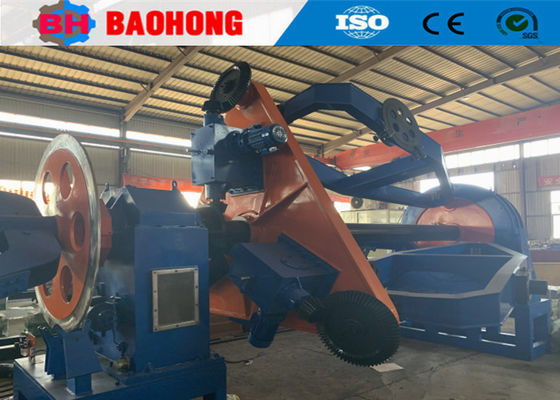

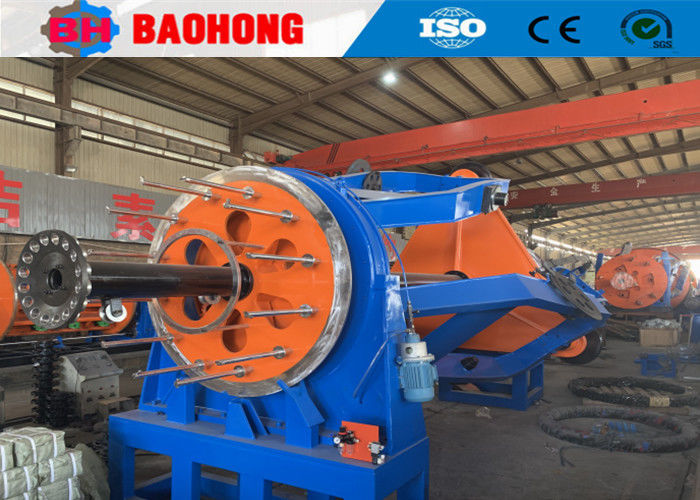

4Zdjęcia.
5Zdjęcie z opakowania.
6Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
Osoba kontaktowa: Daisy
Tel: +8618256531268
