Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Maszyna do skręcania kabli | Użycie: | Splatanie drutu |
|---|---|---|---|
| Materiał: | Stal/Cu/Al | Rozmiary bębnów: | 500 / 630 |
| Prędkość obrotowa: | 1000 obr./min | Wysokość centralna (mm): | 1000 mm |
| Gwarancja czasu: | 1 rok | Kolor: | Opcjonalnie |
| Podkreślić: | Maszyna do splatania kabli,automatyczna sztywna maszyna do wytłaczania,sztywna maszyna do splatania 1000 obr./min |
||
Maszyna do rozwijania kabli Skip Stranding Automatic Extrusion Rigid Stranding Machine
Maszyna jest stosowana do wiązania izolowanego rdzenia kabla z kablem sterującym i stalowym drutem opancerzającym dla kabla.
a.Zgromadzenie kabli sterujących z zakrętem tylnym
b.Zgromadzenie kabli sygnałowych z zakrętem z tyłu
c.Zgromadzenie kabli izolowanych, takich jak kable robotowe z zakrętem z tyłu
2. Dane techniczne
| Model (Skip Stranding Machine) | JGB-630 ((500) | JGB-700 | JGB-800 | |
| Średnica pojedynczego drutu | Miedź | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminiowe | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
| Włókna stalowe ocynkowane | φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 310,1-235,0 mm | 310,1-235,0 mm | 310,1-235,0 mm |
| Max. Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 1000 obrotów/min | 800 obrotów/min | 700 obrotów/min |
| Kapstan | Średnica koła Capstan | 1200 mm | 1400 mm | 1400 mm |
| Maksymalna siła odciągania | 10 T | 10 T | 12 T | |
| Moc silnika | 37 kW | 45 kW | 55 kW | |
| Wielkość bobina | 630*475*127 | 710*530*127 | 800*600*127 | |
| Centrum Payoff Bobbin | 630*475*127 | 710*530*127 | 800*600*127 | |
| Wykorzystanie bobbin | 1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
| Maksymalna prędkość liniowa przy odbiciu | 235 m/min | 200 m/min | 170 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm | |
3Komponenty mechaniczne i elektryczne
3.1 łożyska pochodzą z marek Ha Erbin, Wa Fangdian i Luoyang.
3.2 Silniki pochodzą z chińskich sławnych produktów.
3.3 AC jest od Danfoss.
3.4 sterownik prądu stałego jest z serii Parker 590 marki SSD.
3.5 PLC jest od Siemens.
3.6 ekran dotykowy jest od Siemens.
3.7 Główne elementy elektryczne niskiego napięcia pochodzą z wysokiej jakości i znanej chińskiej marki.

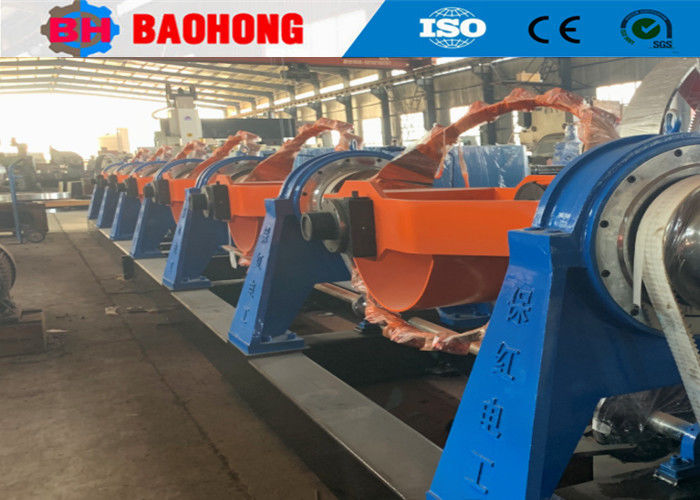

4Zdjęcia.
5Zdjęcie z opakowania.
6Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
