Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Bow Tubular Strander Maszyna kombinowana | Użycie: | Pomiń skręcanie drutu |
|---|---|---|---|
| Materiały: | Drut miedziany, Alwire, druty stalowe | Rozmiary rolek: | 630B |
| Drut miedziany śr.: | Φ1,5-Φ5,0 | Drut aluminiowy śr.: | Φ1,8-Φ5,0 |
| średnica drutu stalowego: | Φ1,8-Φ4,0 | Malowanie maszynowe: | niestandardowe |
| Podkreślić: | Łuk rurowy strand,rurowa maszyna kombinowana,skręcana maszyna do skręcania kabli |
||

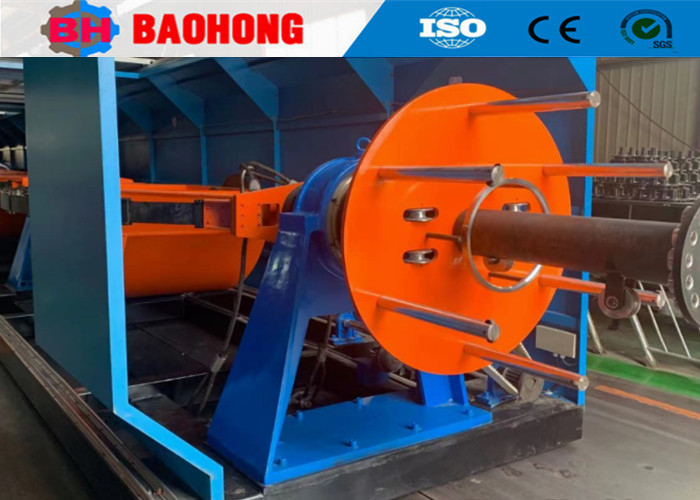

Maszyna łączna do skręcania przewodnika kablowego
Skip Stranding Machine służy do wiązania drutu miedzianego, aluminiowego, galwanizowanego, miękkiego i układania izolowanego rdzenia kabla.Przewody przechodzą przez łuki i pudełka wsparcia przez koła kierowniczePodstawowa ramka wykonana jest z 100*200 kwadratowej rurki stalowej, a na rurce stalowej do podtrzymujących skrzynek spawana jest płytka stalowa o grubości 25 mm.
2Komponenty mechaniczne i elektryczne
2.1 łożyska pochodzą z marek Ha Erbin, Wa Fangdian i Luoyang.
2.2 Silniki pochodzą z chińskich sławnych produktów.
2.3 AC jest od Danfoss.
2.4 sterownik prądu stałego jest z serii Parker 590 marki SSD.
2.5 PLC jest od Siemens.
2.6 ekran dotykowy jest od Siemens.
2.7 Główne elementy elektryczne niskiego napięcia pochodzą z wysokiej jakości i znanej chińskiej marki.
|
Model (Skip Stranding Machine)
|
JGB-630 ((500) | JGB-700 | JGB-800 | |
|
Średnica pojedynczego drutu |
Miedź
|
φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
|
Aluminiowe
|
φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
Włókna stalowe ocynkowane |
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
Maksymalny OD przewodnika na strumieniu |
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 310,1-235,0 mm | 310,1-235,0 mm | 310,1-235,0 mm |
| Max. Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 1000 obrotów/min | 800 obrotów/min | 700 obrotów/min |
| Kapstan | Średnica koła Capstan | 1200 mm | 1400 mm | 1400 mm |
| Maksymalna siła odciągania | 10 T | 10 T | 12 T | |
|
Moc silnika |
37 kW | 45 kW | 55 kW | |
|
Wielkość bobina |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Centrum Payoff Bobbin |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Wykorzystanie bobbin |
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Maksymalna prędkość liniowa przy odbiciu |
235 m/min | 200 m/min | 170 m/min | |
|
Wysokość środkowa |
1000 mm | 1000 mm | 1000 mm | |
6.Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
