Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Planetarna maszyna Strander z drutu stalowego | Dotyczy: | Splatanie drutu |
|---|---|---|---|
| Typ sprzętu: | Planetarny | Specyfikacja szpulki: | 400mm, 500mm, 630mm |
| Przybory: | Druty miedziane, aluminiowe, stalowe | Maks. Przewód linkowy OD(630): | φ45 mm |
| Moc silnika(315): | 18,5 kW | Okres gwarancji: | 12 miesięcy |
| Podkreślić: | Planetarna maszyna do drutu kablowego,stalowe druty Planetarne Strand,Planetarne Strand do produkcji kabli |
||
Maszyna do skręcania drutów stalowych, maszyna do produkcji kabli
1. Zastosowanie
Seria ta jest przeznaczona głównie do skręcania kabli ze stali aluminiowej, luźnych rur z włókna optycznego ze stali nierdzewnej, kompozytowych napowietrznych przewodów uziemiających z włókna optycznego (POGW), skręconych przewodów ACSR, skręconych gołych drutów miedzianych, a dzięki tej serii różnorodne kable i kable optyczne mogą być opancerzone lub ekranowane drutem stalowym.
2. Główna charakterystyka
2.1. Metoda skręcania wstecznego : mechanizm planetarny.
2.2. Szpula jest mocowana za pomocą sprężyn talerzowych i zwalniana za pomocą urządzenia pneumatycznego.
2.3. Maszyna jest szeroko stosowana i obsługiwana wygodnie przy niskim poziomie hałasu.
2.4. Maszyna przyjmuje sterowanie PLC dla całej linii. System sterowania elektrycznego jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w działaniu.
3. Parametry techniczne
| Model (Maszyna do skręcania planetarnego) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodnika | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Skok skręcania | Klatka skręcająca na 6 szpul | 26-435 | 39-695 | 44-770 | 48-840 |
| Klatka skręcająca na 12 szpul | 30-526 | 43-774 | 47-858 | 50-928 | |
| Klatka skręcająca na 18 szpul | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Klatka skręcająca na 24 szpule | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | Klatka skręcająca na 6 szpul | 218 obr/min | 120 obr/min | 106 obr/min | 55 obr/min |
| Klatka skręcająca na 12 szpul | 118 obr/min | 110 obr/min | 97,5 obr/min | 45 obr/min | |
| Klatka skręcająca na 18 szpul | 108 obr/min | 100 obr/min | 82,9 obr/min | 35 obr/min | |
| Klatka skręcająca na 24 szpule | 98 obr/min | 90 obr/min | 74 obr/min | 25 obr/min | |
| Wciągarka | Średnica koła wciągarki | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągu | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5 kW | 22 kW | 37 kW | 55 kW | |
| Rozmiar szpuli | 315 mm | 400 mm | 500 mm | 630 mm | |
| Szpula centralna | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Szpula odbiorcza | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna liniowa prędkość odciągu | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

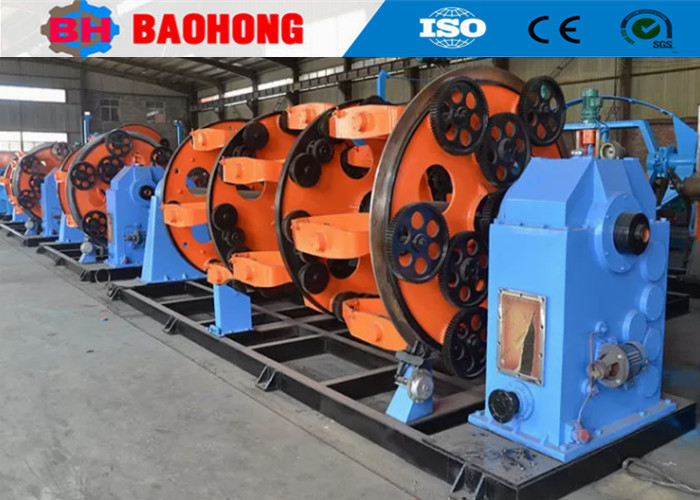

4. Zdjęcie
5. Zdjęcie opakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Ekonomicznego miasta Hejian, w prowincji Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, polegając na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i maszyn do układania i poczyniła ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK, aby była przetwarzana jako linia montażowa w Chinach, a także niezależnie opracowaliśmy linie do skręcania JGB Bow skip, linie do kablowania typu CGB Bow skip i linie do układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu Badań i Rozwoju. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
