Szczegóły Produktu:
Zapłata:
|
| Opis produktu: | Miedziana aluminiowa maszyna do skręcania kabli z zbrojeniem z drutu stalowego | Tryb sterowania: | Sterowanie PLC |
|---|---|---|---|
| Nadaje się do: | Zbrojenie z drutu stalowego | Specyfikacja średnicy drutu: | 1,5-2,5 mm |
| Średnica koła kabestanowego (500/400): | 2000 mm | Kod HS: | 847940 |
| Marka łożyska: | NSK | Kolor maszyny: | Dostosowane |
| Podkreślić: | Maszyna do skręcania kabli miedzianych i aluminium,Maszyna do tworzyw sztucznych,Maszyny do obmocowania kabli z drutem stalowym |
||

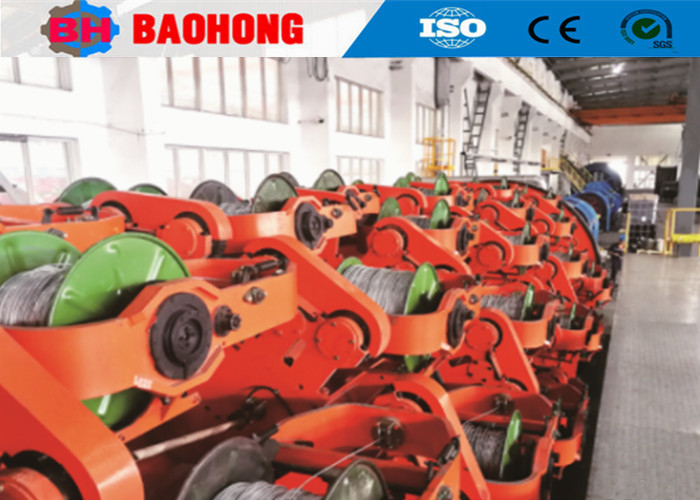

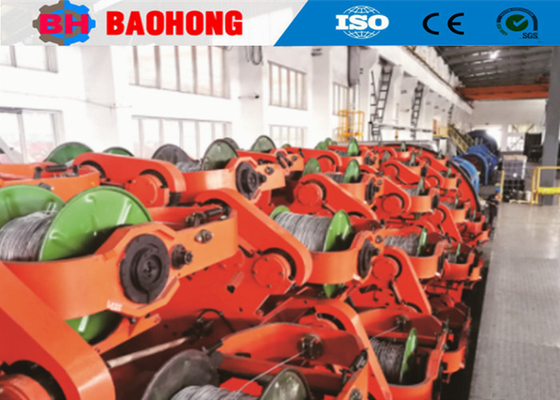

Maszyna do skręcania kabli miedziano-aluminiowych z opancerzeniem ze stali
1. Zastosowanie
Maszyna ta jest głównie używana do opancerzania pojedynczym lub podwójnym drutem stalowym wokół kabla lub do produkcji lin stalowych o dużym przekroju.Przyjmuje napęd serwomotoru indukcyjnego DC, synchronizacja linii produkcyjnej jest kontrolowana przez system sterowania. Możliwe jest swobodne ustawienie skoku i skrętu.
2. Główne cechy
2.1 Maszyna nadaje się do skręcania długich odcinków gołych drutów aluminiowych, miedzianych, aluminiowych, aluminiowo-stalowych w celu produkcji następujących kabli zasilających. Przewody sektorowe, okrągłe zagęszczone, jednordzeniowe prespiralizowane.
2.2 Przednie i tylne głowice wału maszyny głównej są wykonane z odlewów stalowych w całości, aby uniknąć pęknięć spowodowanych spawaniem.
2.3 Zwiększono obszar hamowania maszyny głównej w celu poprawy wydajności hamowania. Polerowanie powierzchni koła napędowego.
3. Parametry techniczne
Model (Maszyna do opancerzania drutem stalowym) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalna średnica zewnętrzna skręconego kabla | 40 mm | 55 mm | 60 mm | 70 mm | |
| Skok skrętu | Klatka skręcająca 24 szpul |
38-752 | 51-942 | 63-1144 | 500-4120 |
Klatka skręcająca 36 szpul |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Klatka skręcająca 42 szpul |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Klatka skręcająca 48 szpul | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Prędkość obrotowa | Klatka skręcająca 24 szpul | 98 obr/min | 90 obr/min | 68,3 obr/min | 55 obr/min |
| Klatka skręcająca 36 szpul | 88 obr/min | 80 obr/min | 58,3 obr/min | 45 obr/min | |
| Klatka skręcająca 42 szpul | 78 obr/min | 70 obr/min | 48,3 obr/min | 35 obr/min | |
| Klatka skręcająca 48 szpul | 68 obr/min | 60 obr/min | 38,3 obr/min | 28 obr/min | |
Koło napędowe |
Średnica koła napędowego | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła wyciągania | 10T | 15T | 15T | 20T | |
Moc silnika |
45 KW | 55 KW | 55 KW | 75 KW | |
Rozmiar szpuli |
315 mm | 400 mm | 500 mm | 630 mm | |
Szpula centralna podawania |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Szpula odbiorcza |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna liniowa prędkość wyciągania |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość centralna |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4. Zdjęcia
5. Zdjęcie pakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego Miasta Hejian, Prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii maszyn do skręcania JLK do przetwarzania na linii montażowej, a także samodzielnie opracowaliśmy linie do skręcania typu JGB Bow skip, linie do kablowania typu CGB Bow skip oraz linie do układania CLY High speed Cradle type.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z czego warsztat produkcyjny to 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęliśmy się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
