Szczegóły Produktu:
Zapłata:
|
| Nazwa maszyny: | Maszyna do zbrojenia drutu stalowego | Tworzywo: | Stal/Cu/Al |
|---|---|---|---|
| Typ maszyny: | Planetarny | średnica drutu sepek: | 1,5-2,5 mm |
| Średnica koła kabestanowego (500/400): | 2000 mm | Marka łożyska: | NSK |
| Kolor maszyny: | Fakultatywny | Okres gwarancji: | 1 rok |
| Podkreślić: | Planetarna maszyna do układania,układanie drutu CNC,automatyczna maszyna do układania |
||
Maszyna do zbrojenia drutem stalowym typu planetarnego CNC
1. Zastosowanie
Ta maszyna jest używana głównie do zbrojenia pojedynczym lub podwójnym drutem stalowym i kablem lub do produkcji dużych przekrojów lin stalowych. Maszyna główna przyjmuje w pełni automatyczne programowanie tokarki CNC do ogólnej obróbki, co ma wyższą dokładność obróbki i technologię przetwarzania niż tokarki półautomatyczne.
2. Główne komponenty
Centralna szpula odwijająca, wąż zbrojeniowy, uchwyt matrycy, urządzenie do taśmowania, urządzenie trakcyjne, licznik, urządzenie przesuwu nawijania, system transmisyjny i elektryczny system sterowania.
3. Główne cechy
3.1 Pulpit operacyjny z ekranem dotykowym typu szafkowego, który jest wygodny w obsłudze i ma piękny kształt.
3.2 Wzmocnienie jest dodane do przedniego wspornika maszyny głównej w celu zwiększenia stabilności.
3.3 Maszyna jest wyposażona w urządzenie automatycznego zatrzymywania w przypadku zerwania drutu, urządzenie zatrzymania awaryjnego i inne zabezpieczenia, co jest bezpieczne i niezawodne.
3.4 Maszyna przyjmuje połączenie wału uziemiającego w celu zapewnienia dokładności i stabilności skoku skręcania. Skręcarka przyjmuje konstrukcję ramową w celu poprawy sztywności konstrukcji, dzięki czemu może obracać się z dużą prędkością i poprawiać wydajność produkcji.
4. Parametry techniczne
Model (Maszyna do zbrojenia drutem stalowym) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
|
Średnica drutu stalowego
|
1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
|
Maksymalna średnica zewnętrzna skręconego drutu
|
40 mm | 55 mm | 60 mm | 70 mm | |
| Skok skręcania | Klatka skręcająca z 24 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 |
Klatka skręcająca z 36 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Klatka skręcająca z 42 szpulami |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Klatka skręcająca z 48 szpulami | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Prędkość obrotowa | Klatka skręcająca z 24 szpulami | 98 obr/min | 90 obr/min | 68,3 obr/min | 55 obr/min |
| Klatka skręcająca z 36 szpulami | 88 obr/min | 80 obr/min | 58,3 obr/min | 45 obr/min | |
| Klatka skręcająca z 42 szpulami | 78 obr/min | 70 obr/min | 48,3 obr/min | 35 obr/min | |
| Klatka skręcająca z 48 szpulami | 68 obr/min | 60 obr/min | 38,3 obr/min | 28 obr/min | |
Kabestan |
Średnica koła kabestanu
|
1600 mm | 2000 mm | 2000 mm | 2500 mm |
|
Maksymalna siła odciągu
|
10T | 15T | 15T | 20T | |
Moc silnika |
45 KW | 55 KW | 55 KW | 75 KW | |
Rozmiar szpuli |
315 mm | 400 mm | 500 mm | 630 mm | |
Szpula centralna odwijająca |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Szpula nawijająca |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna liniowa prędkość odciągu |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość centralna |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

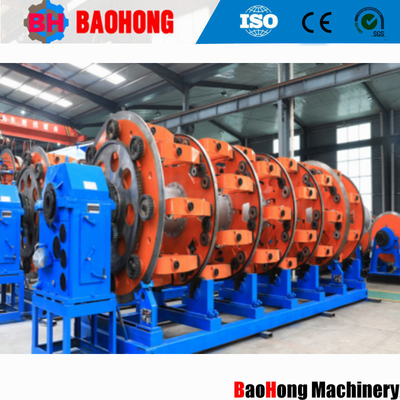

5. Zdjęcia
6. Zdjęcie opakowania
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Ekonomicznego miasta Hejian, w prowincji Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, polegając na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i maszyn do układania i poczyniła ogromne postępy. Obecnie jesteśmy jedyną fabryką, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK, aby była przetwarzana jako linia montażowa w Chinach, a także niezależnie opracowaliśmy linie do skręcania JGB Bow skip, linie do kablowania typu CGB Bow skip i linie do układania CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu Badań i Rozwoju. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
