Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do zbrojenia kabli stalowych | Rozmiary rolek: | 400 mm, 500 mm, 630 mm itp |
|---|---|---|---|
| Materiały: | Stal/Cu/Al | Rodzaj: | Planetarne i słoneczne |
| Wysokość środka: | 1000 mm | Moc silnika(630): | 75 KW |
| Kod Hs: | 847940 | Malowanie maszynowe: | Opcjonalnie |
| Podkreślić: | Stalowa maszyna do kabli opancerzonych,planetarna maszyna do ściągania izolacji z kabli,sztywna maszyna do splatania przekładni słonecznej |
||

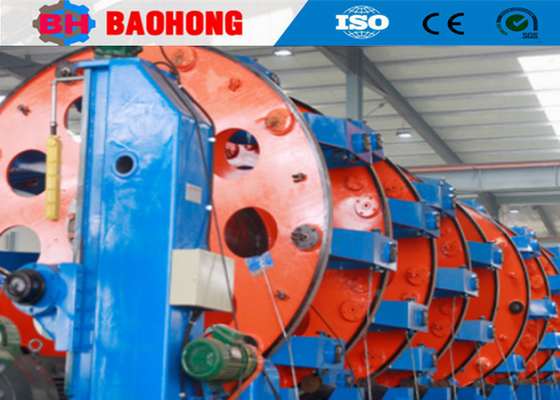

Maszyna do opancerzania stalowych kabli 100% zwrot wsteczny Sun Planetary Gear Device
1. Wniosek
Maszyna jest głównie stosowana do produkcji drutu aluminiowego z żelazem stalowym, stranding i tłoczenie przewodnika sektora, stranding i ciągnięcie i tłoczenie przewodnika okrągłego,i opancerzenia ze stali. Jednostka sprzętu jest wyposażona w interfejs człowiek-maszyna, PLC + forma ekranu dotykowego, każdy parametr operacyjny może być wyświetlany i ustawiony,Port połączenia komputera jest wyposażony w jednolite alokacje dużych danych.
2. Główne składniki
2.1 Φ1600 Stoisko wypłaty 1 zestaw
2.2 12B, 18B, 24B sztywne pręty 1 zestaw każda
2.3 Inteligentny licznik liczników 1set
2.4 Φ 2000 silny podwójny kapstan 1set
2.5 Φ 2500 Podnośnik do odbioru kolumny z przodu 1 zestaw
2.6 Elektryczny układ sterujący 1 zestaw
2.7 Ogrodzenie bezpieczeństwa typu ścienne 3 zestawy
2.8 głowica pancerna ze stali + rurka wewnętrzna 1 zestaw
3Komponenty mechaniczne i elektryczne
3.1 łożyska pochodzą z marek Ha Erbin, Wa Fangdian i Luoyang.
3.2 Silniki pochodzą z chińskich sławnych produktów.
3.3 AC jest od Danfoss.
3.4 sterownik prądu stałego jest z serii Parker 590 marki SSD.
3.5 PLC jest od Siemens.
3.6 ekran dotykowy jest od Siemens.
3.7 Główne elementy elektryczne niskiego napięcia pochodzą z wysokiej jakości i znanej chińskiej marki.
4. Parametry techniczne
Model (maszyna do blokowania drutu stalowego) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalny poziom OD na płycie | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Klatka dla koziaków |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Klatka do nawijania bobbinów | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Prędkość obrotowa | 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 68,3 obrotów/min | 55 obrotów/min |
| 36 Klatka do nawijania bobbinów | 88 obrotów/min | 80 obrotów/min | 58,3 obrotów/min | 45 obrotów/min | |
| 42 Klatka do nawijania bobbinów | 78 obrotów/min | 70 obrotów/min | 48 r/min | 35 obrotów/min | |
| 48 Klatka do nawijania bobbinów | 68 obrotów/min | 60 obrotów/min | 38,3 obrotów/min | 28 obrotów/min | |
Kapstan |
Średnica koła Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10T | 15T | 15T | 20T | |
Moc silnika |
45 kW | 55 kW | 55 kW | 75 kW | |
Wielkość bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrum Payoff Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
- Zabierz Bobbina. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna prędkość liniowa przy odbiciu |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość środkowa |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Zdjęcia.
6Zdjęcie z opakowania.
7.Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
