Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do zbrojenia kabli miedzianych ACSR | Szpulki: | 400 mm, 500 mm, 630 mm itp |
|---|---|---|---|
| Materiały: | Stal/Cu/Al | Rodzaj: | Planetarne i słoneczne |
| Centralna wysokość: | 1000 mm | Moc silnika(630): | 75 KW |
| Kolor wyposażenia: | jako wymaganie | Kod Hs: | 847940 |
| Gwarancja czasu: | 12 miesięcy | ||
| Podkreślić: | Maszyna do kabli opancerzonych Sun,sztywna linka miedziana,maszyna do drutu opancerzonego o mocy 75 kW |
||

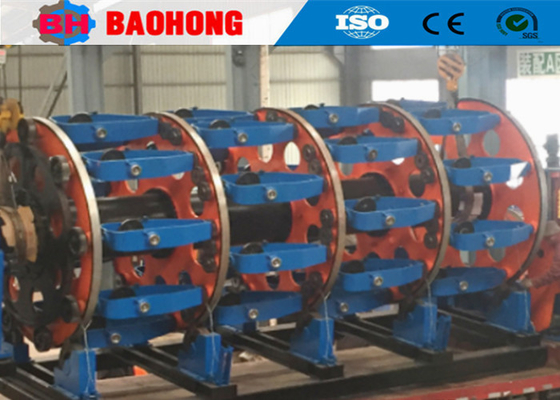

ACSR Miedziana Maszyna Blinderowania Kabli Słonecznych Typ 75kw
1. Wniosek
Maszyna jest głównie stosowana do produkcji drutu aluminiowego z żelazem stalowym, stranding i tłoczenie przewodnika sektora, stranding i ciągnięcie i tłoczenie przewodnika okrągłego,i opancerzenia ze stali.Maszyna przyjmuje niezależne połączenie silnika w celu zapewnienia dokładności i stabilności pasma wiązania. wiązanie przyjmuje strukturę ramy w celu poprawy sztywności struktury,więc może obracać się z dużą prędkością i poprawić wydajność produkcji.
2Główny składnik
2.1 Φ1600 Stoisko wypłaty 1 zestaw
2.2 12B, 18B, 24B sztywne pręty 1 zestaw każda
2.3 Inteligentny licznik liczników 1set
2.4 Φ 2000 silny podwójny kapstan 1set
2.5 Φ 2500 Podnośnik do odbioru kolumny z przodu 1 zestaw
2.6 Elektryczny układ sterujący 1 zestaw
2.7 Ogrodzenie bezpieczeństwa typu ścienne 3 zestawy
2.8 głowica pancerna ze stali + rurka wewnętrzna 1 zestaw
3. Cechy
3.1 centralny wał nie podnosi rolek.
3.2 Wysoka sztywność, wysoka prędkość i niska inercja wysoka prędkość i niska inercja.
3.3 Brak uszkodzenia przez ścieranie podczas nawijania.
3.4 Najnowocześniejsze urządzenie awaryjne.
3.5 Nadaje się do kabli zasilania i kabli o wysokim ciśnieniu.
3.6 System sterowania PLC Siemens, działający na ekranie dotykowym.
4. Parametry techniczne
Model (maszyna do blokowania drutu stalowego) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica drutu stalowego | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Maksymalny poziom OD na płycie | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Klatka dla koziaków |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Klatka do nawijania bobbinów |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Klatka do nawijania bobbinów | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Prędkość obrotowa | 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 68,3 obrotów/min | 55 obrotów/min |
| 36 Klatka do nawijania bobbinów | 88 obrotów/min | 80 obrotów/min | 58,3 obrotów/min | 45 obrotów/min | |
| 42 Klatka do nawijania bobbinów | 78 obrotów/min | 70 obrotów/min | 48 r/min | 35 obrotów/min | |
| 48 Klatka do nawijania bobbinów | 68 obrotów/min | 60 obrotów/min | 38,3 obrotów/min | 28 obrotów/min | |
Kapstan |
Średnica koła Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10T | 15T | 15T | 20T | |
Moc silnika |
45 kW | 55 kW | 55 kW | 75 kW | |
Wielkość bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Centrum Payoff Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
- Zabierz Bobbina. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksymalna prędkość liniowa przy odbiciu |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Wysokość środkowa |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Zdjęcia.
6Zdjęcie z opakowania.
7.Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
