Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Wyprodukowana w Chinach maszyna do skręcania planetarnego | Nadaje się do: | Stranding |
|---|---|---|---|
| Specyfikacja szpulki: | 500 630 itd | Tworzywo: | Drut miedziany, aluminiowy i drut stalowy |
| Maks. średnica zewnętrzna przewodu linkowego (500): | φ35 mm | Maksymalna prędkość liniowa(630): | 20 m/min |
| Kolor wyposażenia: | Dostosowane | Okres gwarancji: | 1 rok gwarancji |
| Podkreślić: | Chińska maszyna do wyciągania strun planetarnych,Elektryczny kablówka planetarna maszyna do wiązania,Planetarna maszyna do skręcania |
||
Chińska planetarna maszyna do skręcania kabli elektrycznych
1. Zastosowanie
Jest używana do skręcania wstecznego drutów aluminiowych z rdzeniem stalowym, drutów ze stopu aluminium, drutów miedzianych/aluminiowych, drutów izolowanych i kabli sterowniczych. Przyjęto szafę sterowniczą z ekranem dotykowym, co jest wygodne w obsłudze i estetyczne.
2. Główne cechy
2.1. Silnik z regulacją prędkości zapewnia stabilną prędkość, łatwą obsługę maszyny. Silnik główny ma obroty w prawo i w lewo.
2.2. Pełny zestaw sterowania serwo, ekran dotykowy do bezpośredniego cyfrowego ustawiania odległości cięcia.
2.3. Najbardziej zaawansowane urządzenie do zatrzymania awaryjnego, bezpośrednio sterujące każdym bębnem. Gdy tylko drut się zerwie, cała maszyna natychmiast się zatrzyma.
2.4. Korpus skręcający i trakcja wykorzystują skrzynię biegów o pełnej prędkości, niską intensywność pracy, dokładny skok.
2.5. System sterowania PLC, obsługa na ekranie dotykowym.
3. Parametry techniczne
| Model (Planetarna maszyna do skręcania) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodnika | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Skok skręcania | Klatka skręcająca 6 bębnów | 26-435 | 39-695 | 44-770 | 48-840 |
| Klatka skręcająca 12 bębnów | 30-526 | 43-774 | 47-858 | 50-928 | |
| Klatka skręcająca 18 bębnów | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Klatka skręcająca 24 bębnów | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | Klatka skręcająca 6 bębnów | 218 obr./min | 120 obr./min | 106 obr./min | 55 obr./min |
| Klatka skręcająca 12 bębnów | 118 obr./min | 110 obr./min | 97,5 obr./min | 45 obr./min | |
| Klatka skręcająca 18 bębnów | 108 obr./min | 100 obr./min | 82,9 obr./min | 35 obr./min | |
| Klatka skręcająca 24 bębnów | 98 obr./min | 90 obr./min | 74 obr./min | 25 obr./min | |
| Ciągarka | Średnica koła ciągarki | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła wyciągania | 2T | 5T | 10T | 15T | |
| Moc silnika | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Rozmiar bębna | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centralny bęben podawczy | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bęben odbiorczy | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa wyciągania | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

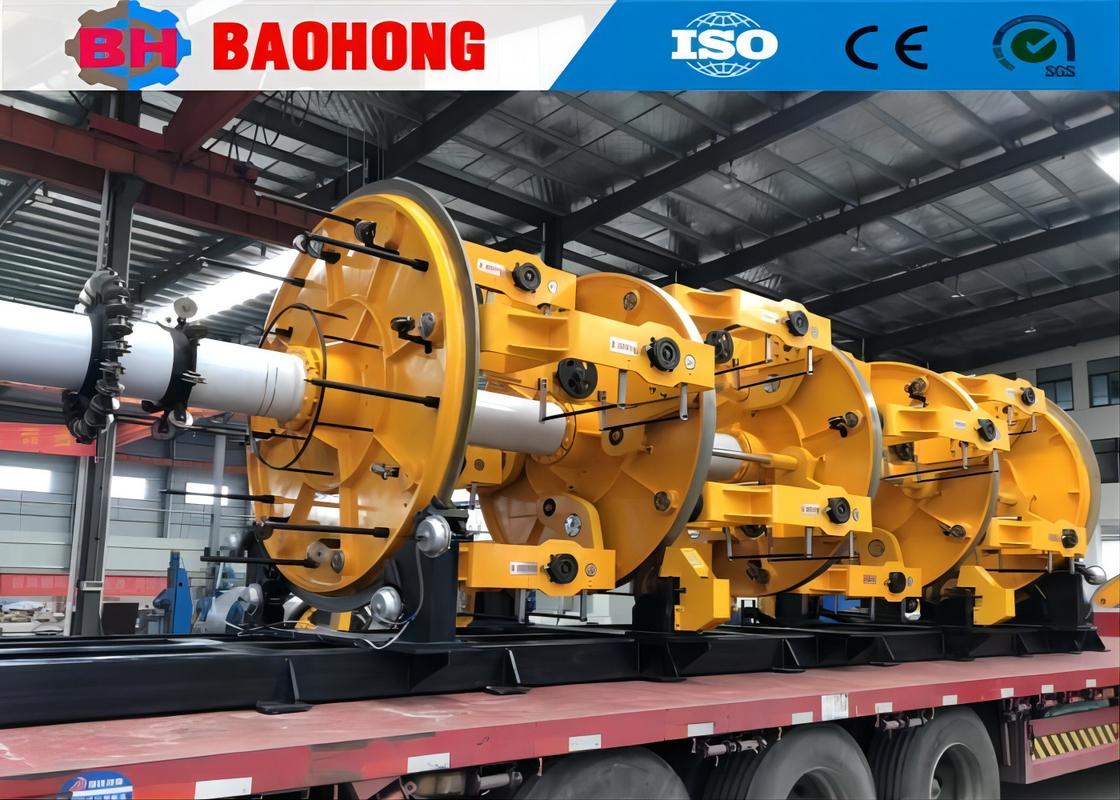

4. Zdjęcie
5. Zdjęcie opakowania
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian, prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii sztywnych maszyn do skręcania JLK do przetwarzania w linii produkcyjnej, a także samodzielnie opracowaliśmy linie do skręcania typu JLK Bow skip, linie do kablowania typu CGB Bow skip oraz linie do układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z warsztatem produkcyjnym o powierzchni 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęliśmy się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
Osoba kontaktowa: Daisy
Tel: +8618256531268
