Szczegóły Produktu:
Zapłata:
|
| Name: | ACSR Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al,Steel wires |
| Max. stranded conductor OD(315): | φ14 mm | Stranding pitch: | Step-less, adjustable |
| Grantee period: | 12 Months | Machine painting: | Optional |
| Usage: | Stranding | ||
| Podkreślić: | Planetarna maszyna do skręcania ACSR,ACSR Cable Planetary Stranding Machine |
||

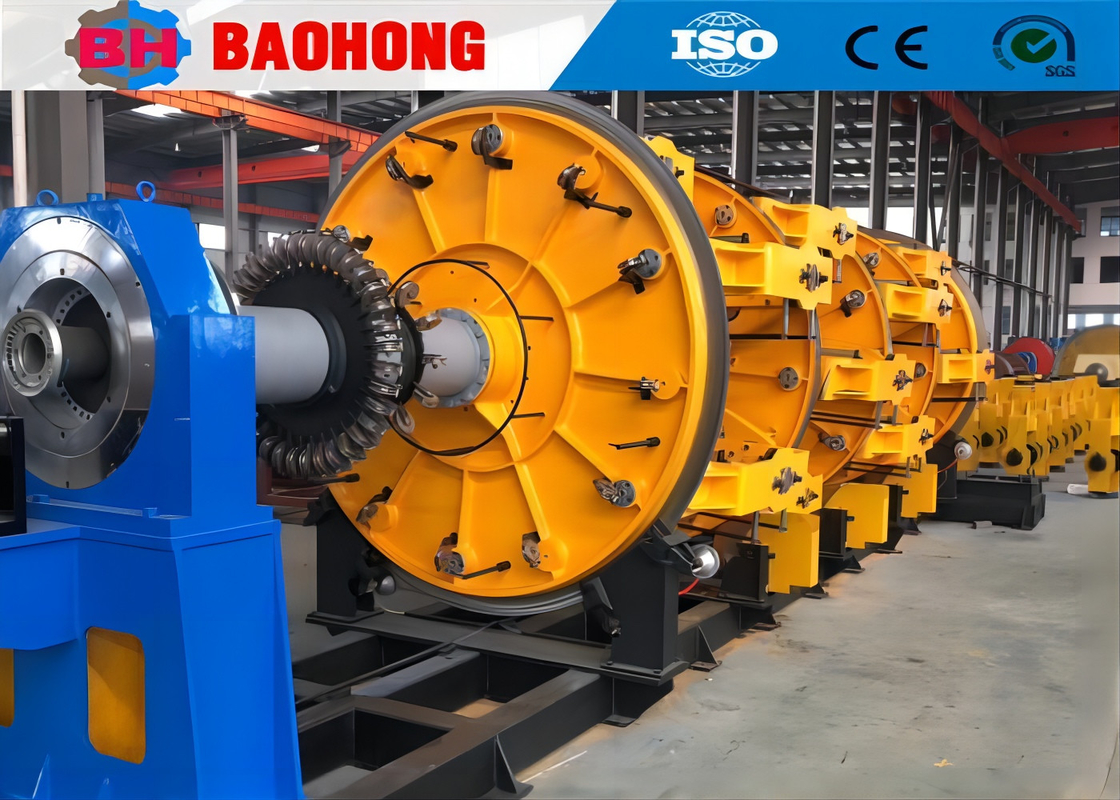

ACSR Miedziano-Aluminiowy Kabel Planetary Stranding Machine
1. Użycie
Maszyna ta jest głównie stosowana do tworzenia rdzenia drutu miedzianego aluminiowego, drutu aluminiowego o stalowym rdzeniu i rdzenia izolowanego.
Nowy napinacz pasów przyjmuje blok tarcia o wysokiej odporności na zużycie, co sprawia, że regulacja jest wygodniejsza i okres użytkowania dłuższy.
2Główna postać
2.1Metoda odwrotu: mechanizm planetarny.
2.2Klatka skręcająca bez osi jest wyposażona w mechanizm regulacji napięcia tarcia.
2.3Ołki przesyłowe łączą wszystkie części maszyny ze sobą, aby utrzymać stabilny stojak, który może być również wybrany synchronizacją częstotliwości do sterowania maszyną.
2.4Wysoka sztywność, wysoka wydajność, wysoka prędkość i niska inercja.
2.5System sterowania Siemens PLC, działający na ekranie dotykowym.
3. Parametry techniczne
| Model (planetarny urządzenie do zacierania strun) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Średnica pojedynczego drutu | Miedź | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Klatka dla bobinów | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Klatka dla bobinów | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Klatka dla koziaków | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 218 obrotów/min | 120 obrotów/min | 106 obrotów/min | 55 obrotów/min |
| 12 Klatka dla bobinów | 118 obrotów/min | 110 obrotów/min | 970,5 obrotów/min. | 45 obrotów/min | |
| 18 Klatka dla bobinów | 108 obrotów/min | 100 obrotów/min | 820,9 obrotów/min | 35 obrotów/min | |
| 24 Klatka dla koziaków | 98 r/min | 90 obrotów/min | 74 obrotów/min | 25 obrotów/min | |
| Kapstan | Średnica koła Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksymalna siła odciągania | 2T | 5T | 10T | 15T | |
| Moc silnika | 180,5 kW | 22 kW | 37 kW | 55 kW | |
| Wielkość bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrum Payoff Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Wykorzystanie bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4.Dokumenty dołączone do dostawy
4.1 Podręcznik obsługi 1 egzemplarz
4.2 Rysunek podstawy 1 egzemplarz
4.3 Rysunek wyglądu 1 egzemplarz
4.4 Schemat instalacji elektrycznej 1 egzemplarz
4.5 Specyfikacje AC/DC 1 egzemplarz
4.6 Rysunek układu obwodów powietrza itp. 1 egzemplarz
5. Zdjęcie
6Zdjęcie z opakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
