Szczegóły Produktu:
Zapłata:
|
| Nazwa maszyny: | Maszyna do skręcania przewodów miedzianych | Nr modelu: | JLK-500, JLK-630, JLK-710/720 |
|---|---|---|---|
| Aplikacja: | Stranding | Tworzywo: | Miedź, aluminium, stal itp. |
| Stranding Pitch: | Bezstopniowa, regulowana | Kod Hs: | 8479400000 |
| Okres gwarancji: | 1 rok | Kolor maszyny: | Jako żądanie |
| Podkreślić: | Szybkobieżna sztywna maszyna do splotów,maszyna do twardości prętu miedzianego,1+6+12 Rygid Stranding Machine |
||
Szybka Maszyna do Skręcania Przewodów Miedzianych 1+6+12
1. Zastosowanie
Maszyna jest głównie używana do skręcania i zagęszczania przewodów sektorowych lub okrągłych z miedzi lub aluminium, a także do wstępnego spiralowania przewodów sektorowych itp.Na przykład AAC, AAAC, ACSR, przewody miedziane od 15 mm² do 1500 mm², przewody aluminiowe i miedziane. Jest również używana do produkcji warstw zbrojenia drutu stalowego.
2. Główny komponent
2.1 Odwijak 1 szt.
2.2 Skręcarka sztywna każda szpula 1 szt.
2.3 Uchwyt matrycy zagęszczającej i montażowej 1 szt.
2.4 Maszyna do koncentrycznego owijania 1 szt.
2.5 Licznik metrów 1 szt.
2.6 Ciągadło 1 szt.
2.7 Stojak przesuwny 1 szt.
2.8 Bęben nawijający kolumnowy 1 szt.
2.9 Szafa sterownicza elektryczna (szafa główna i szafa obsługi) 1 szt. każda
3. Cechy
3.1 Dostosowujemy tę maszynę do skręcania typu klatkowego do wymagań klientów.
3.2 Cała konstrukcja będzie obrabiana na dużym tokarskim poziomym.
3.3 Wysoka wydajność i prędkość. Maksymalna prędkość klatki 253 obr./min. Maksymalna prędkość linii 62,3 m/min.
3.4 Skośna konstrukcja podwójnego koła ciągadła, odpowiednia do dużych obciążeń zagęszczających.
3.5 Hamulec pneumatyczny typu tarczowego dla klatki.
3.6 Opcjonalnie wyposażona w sterownik PLC.
4. Parametry techniczne
| Model (Skręcarka sztywna) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica drutu pojedynczego | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Krok skręcania | Klatka skręcająca 6 szpul | 40-719 mm | 51-896 mm | 54-963 mm |
| Klatka skręcająca 12 szpul | 40-719 mm | 51-896 mm | 54-963 mm | |
| Klatka skręcająca 18 szpul | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Klatka skręcająca 24 szpule | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Klatka skręcająca 30 szpul | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | Klatka skręcająca 6 szpul | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| Klatka skręcająca 12 szpul | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| Klatka skręcająca 18 szpul | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| Klatka skręcająca 24 szpule | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| Klatka skręcająca 30 szpul | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Ciągadło | Średnica koła ciągadła | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła wyciągania | 30 T | 30 T | 40 T | |
| Urządzenie do wstępnego spiralowania | Krok | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 KW | 110-180 KW | 130-180 KW | |
| Rozmiar szpuli | 500*375*127 | 630*475*127 | 710*530*127 | |
| Szpula odwijaka centralnego | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpula nawijaka | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa wyciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |

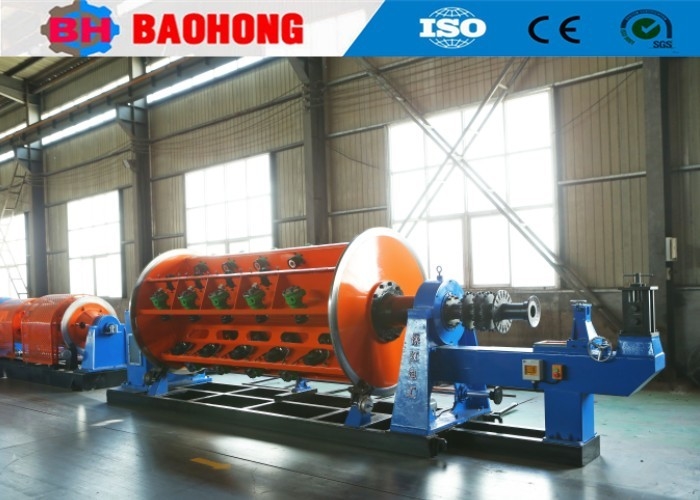

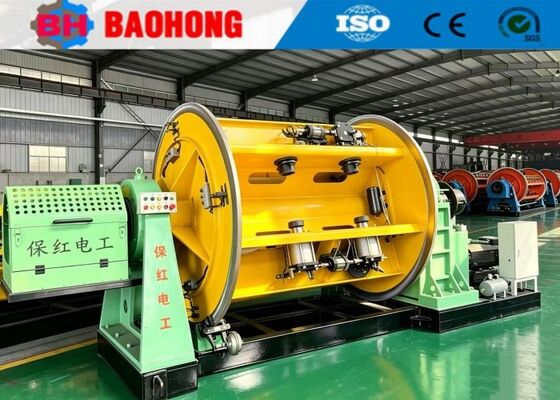

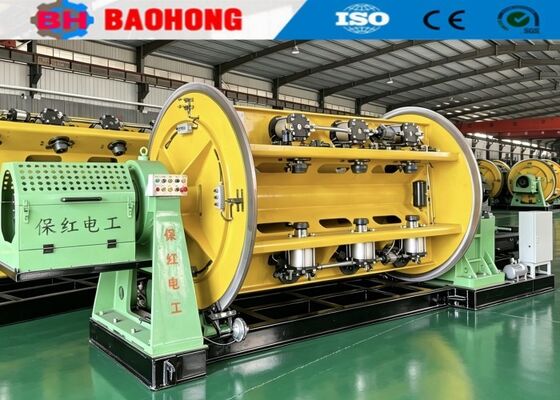

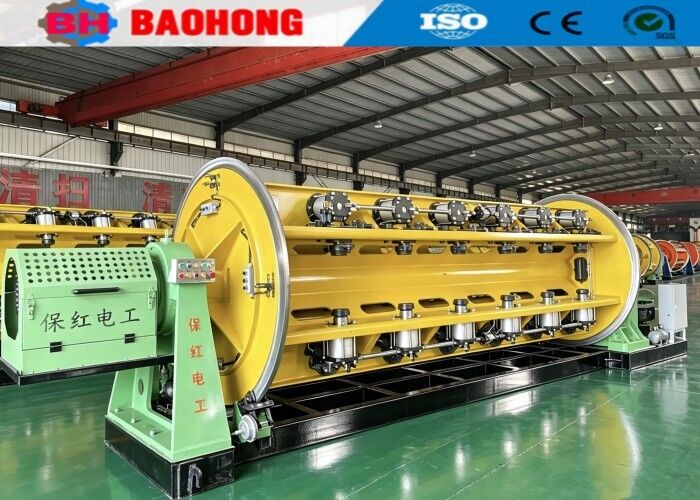

5. Zdjęcia
6. Zdjęcie pakowania
7. Wprowadzenie do naszej fabryki i firmy
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego Miasta Hejian, Prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii skręcarek sztywnych JLK do przetwarzania na linii produkcyjnej, a także samodzielnie opracowaliśmy linie skręcające typu JGB Bow skip, linie kablowe typu CGB Bow skip oraz linie do układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, z czego warsztat produkcyjny to 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu R&D. Roczna wartość produkcji przekracza obecnie 10 milionów dolarów i rozwinęliśmy się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
