Szczegóły Produktu:
Zapłata:
|
| Nazwa maszyny: | Sztywna maszyna do skręcania | Typ: | JLK-500, JLK-630, JLK-710/720 |
|---|---|---|---|
| Aplikacja: | Strata | Tworzywo: | Miedź, aluminium, stal itp. |
| Stranding Pitch: | Bezstopniowa, regulowana | Kod HS: | 8479400000 |
| Okres gwarancji: | 1 rok | Kolor wyposażenia: | Dostosowane |
| Podkreślić: | sztywny stelaż ramy,sztywna maszyna do skręcania ram |
||

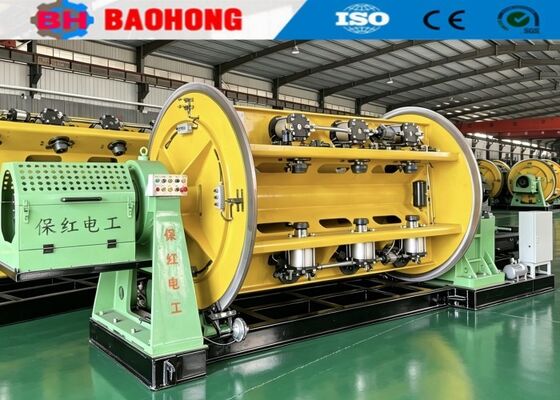

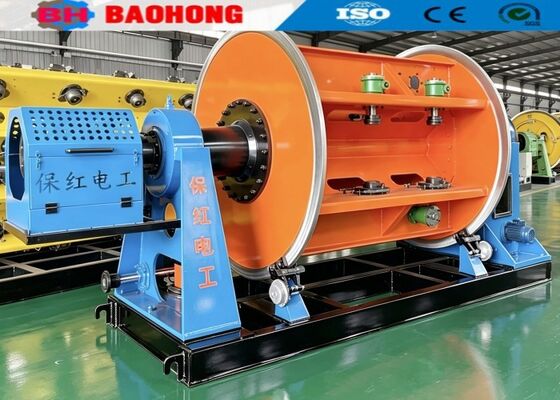

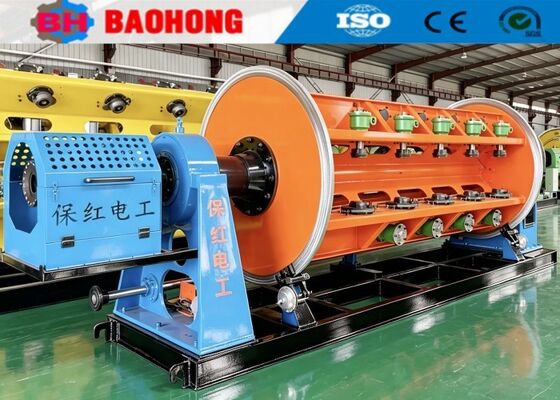

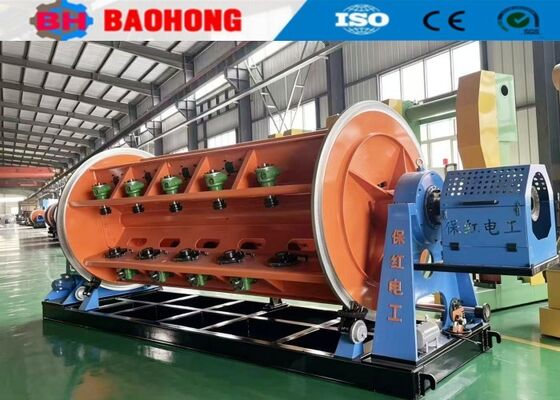

500/630/710 Maszyna do skręcania typu sztywnego do drutu i kabli miedzianych
1. Zastosowanie
Maszyna jest głównie używana do skręcania i zagęszczania okrągłych lub sektorowych przewodników miedzianych lub aluminiowych, a także do wstępnego spiralnego przewodnika sektorowego itp.Na przykład AAC, AAAC, ACSR, przewodnik miedziany od 15 mm² do 1500 mm² aluminium i miedzi. Jest również używana do produkcji warstw zbrojenia drutu stalowego.
2. Główny komponent
2.1 Odwijak 1 szt.
2.2 Skręcarka sztywna każda szpula 1 szt.
2.3 Uchwyt matrycy zagęszczającej i montażowej 1 szt.
2.4 Maszyna do koncentrycznego owijania 1 szt.
2.5 Licznik metrów 1 szt.
2.6 Ciągadło 1 szt.
2.7 Stojak przesuwny 1 szt.
2.8 Nawijak kolumnowy 1 szt.
2.9 Szafa sterownicza elektryczna (szafa główna i szafa operacyjna) 1 szt. każda
3. Cechy
3.1 Dostosowujemy tę klatkową maszynę do skręcania drutu do wymagań klienta.
3.2 Cała konstrukcja zostanie obrobiona na dużym poziomym tokarskim.
3.3 Wydajne i szybkie. Maksymalna prędkość klatki wynosi 253 obr./min. Maksymalna prędkość linii wynosi 62,3 m/min.
3.4 Dwukołowe ciągadła o skośnej konstrukcji nadają się do dużych obciążeń zagęszczających.
3.5 Klatka z hamulcem pneumatycznym typu tarczowego.
3.6 PLC (Opcjonalnie).
4. Parametry techniczne
| Model (Maszyna do skręcania sztywnego) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica drutu pojedynczego | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodnika | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Krok skręcania | Klatka skręcająca 6 szpul | 40-719 mm | 51-896 mm | 54-963 mm |
| Klatka skręcająca 12 szpul | 40-719 mm | 51-896 mm | 54-963 mm | |
| Klatka skręcająca 18 szpul | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Klatka skręcająca 24 szpule | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Klatka skręcająca 30 szpul | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | Klatka skręcająca 6 szpul | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| Klatka skręcająca 12 szpul | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| Klatka skręcająca 18 szpul | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| Klatka skręcająca 24 szpule | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| Klatka skręcająca 30 szpul | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Ciągadło | Średnica koła ciągadła | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła wyciągania | 30 T | 30 T | 40 T | |
| Urządzenie do wstępnego spiralowania | Krok | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 KW | 110-180 KW | 130-180 KW | |
| Szpule | 500*375*127 | 630*475*127 | 710*530*127 | |
| Szpula odwijaka centralnego | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpula nawijaka | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna liniowa prędkość wyciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środka | 1000 mm | 1100 mm | 1100 mm | |

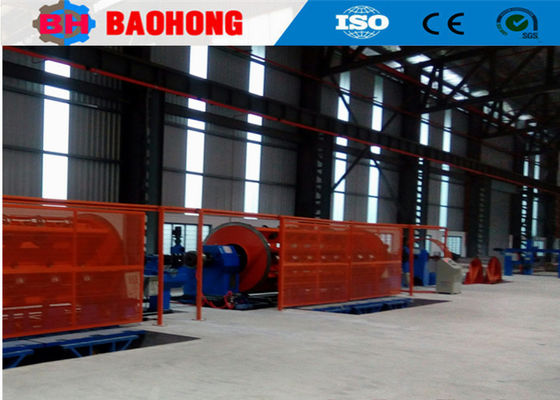

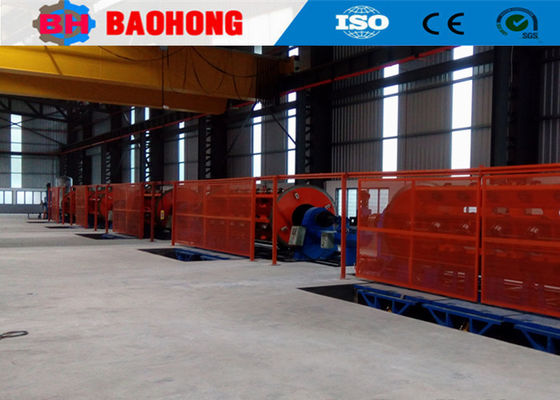

5. Zdjęcia
6. Zdjęcie pakowania
7. Wprowadzenie do naszej fabryki i firmy
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian, prowincja Hebei, i jest największym profesjonalnym producentem maszyn do skręcania i układania drutu w północnych Chinach.
Od 2006 roku, dzięki trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania i układania drutu i poczyniła znaczące postępy. Obecnie staliśmy się jedyną fabryką w Chinach, która może rozwijać produkcję serii maszyn do skręcania sztywnego JLK do przetwarzania na linii montażowej, a także samodzielnie opracowaliśmy linie do skręcania typu łukowego JGB, linie do kablowania typu łukowego CGB i linie do układania typu koszowego CLY o wysokiej prędkości.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10 000 metrów kwadratowych, z czego warsztat produkcyjny ma 8000 metrów kwadratowych. Firma zatrudnia 60 pracowników, w tym 10 pracowników działu badawczo-rozwojowego. Z roczną produkcją przekraczającą 10 milionów dolarów, firma stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
