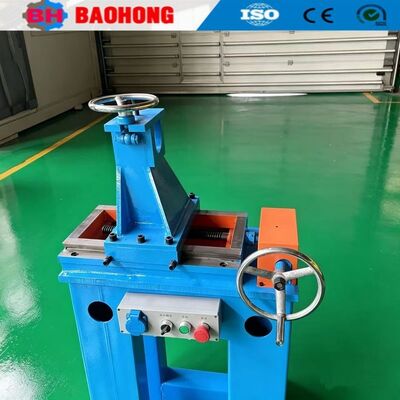

Szybka maszyna do splatania sztywnej ramy JLK do napowietrznych linii przesyłowych i ACSR

1.Właściwości sztywnej maszyny do sznurkowania

1.1 Konstrukcja nieprzekręcająca się wstecz: przeznaczona do blokowania drutów miedzianych, okrągłych drutów aluminiowych, przewodników sektorów wstępnie zakręconych i drutów stalowych.

1.2 Elastyczne opcje ładowania: mechanizm ładowania bocznego i automatycznego z przodu można dostosować w zależności od układu obiektu klienta i specyficznych wymagań.

1.3 Precyzyjna regulacja napięcia: wyposażone w opór aerodynamiczny i hamulce elektromagnetyczne w celu utrzymania stałego i niezawodnego napięcia w całej produkcji.

1.4 Niezależny napęd silnikowy: wyposażony jest w strukturę skrzyni biegów nawierzchniowych, w której każda klatka jest napędzana przez niezależny silnik z synchronizacją elektryczną.

1.5 Zaawansowane sterowanie HMI + PLC: umożliwia bezproblemowe ustawianie wstępnego wysokości i kierunku, automatyczną kompensację napięcia,i bezproblemowej synchronizacji prędkości z ciągnącym kapstanem i jednostką odbioru.

1.6 Kompleksowe zabezpieczenia bezpieczeństwa: Wbudowane zabezpieczenia obejmują ochronę przed przerwaniem przewodów (przekręcenie) i ochronę przed nad napięciem.

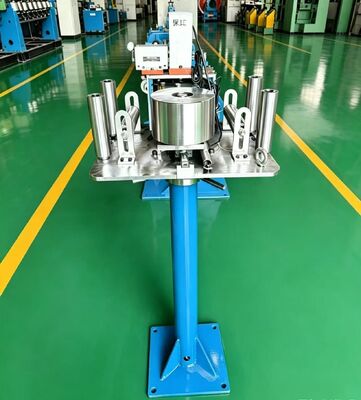

2.1Ø 500-630 centralny stand wypłaty 1 zestaw

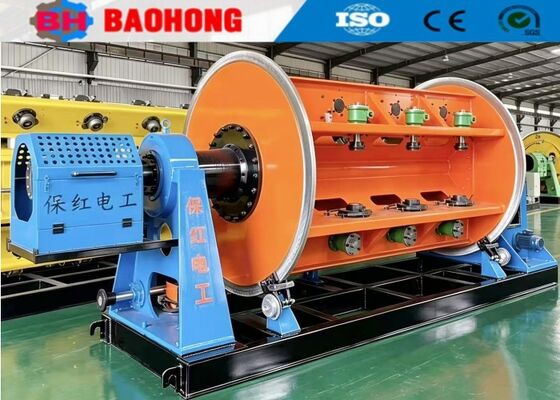

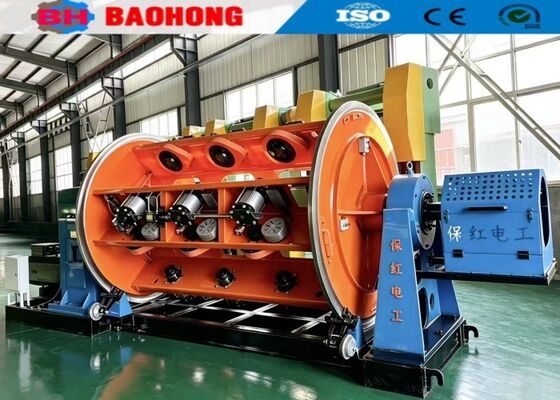

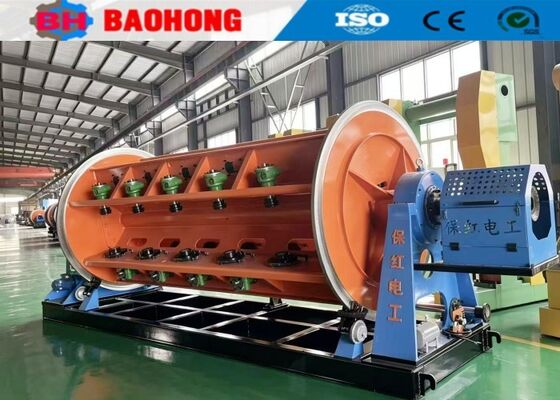

2.26B, 12B, 18B, 24B sztywne pręty 1 zestaw każdy

2.3Zgromadzenie drutu z 4 zestawami

2.4 licznik metrów 1 set

2.5Ø2000 podwójna inicjatywa kapstan 1 zestaw

2.6Ø2500 podnośnik do odbioru z przekładnią 1 zestaw

2.7 Układ przekazu 1 zestaw

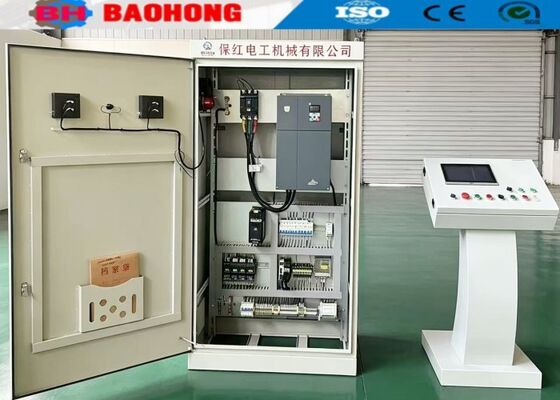

2.8Elektryczny układ sterujący 1 zestaw

2.9Urządzenie zabezpieczające bezpieczeństwa (osłona zabezpieczająca odciśnięcie-ciągnięcie) 1 zestaw

2.10 Pokrycie zabezpieczające osła gruntowego 1 zestaw

2.11 Rozprzestrzeniarz ładowania bębna 1 zestaw

2.12 Klucz pneumatyczny 1 zestaw

3. Cechy
3.1Maszyna jest wyposażona w interfejs człowiek-maszyna, a wszystkie parametry pracy mogą być wyświetlane i ustawiane w czasie rzeczywistym, co jest intuicyjne i wygodne.

3.2 Rzeczywista prędkość obrotowa, prędkość liniowa przycisku oraz inne parametry robocze każdej struny mogą być wizualnie wyświetlane.

3.3 Koło licznika jest podłączone do głównego urządzenia sterującego w celu ustawienia licznika do zatrzymania.

3.4Sygnał alarmowy odłączenia jest przesyłany bezprzewodowo, aby skutecznie uniknąć zamieszania lub awarii przewodu przesyłowego.

3.5Przyjmuje się biurko obsługi z ekranem dotykowym typu szafki, które jest wygodne do obsługi i piękne w formie.

4. Parametry techniczne

4.1Przeciężnik pojedynczego przewodu na prętach

Drut miedziany Φ1,5 Φ5,0 mm

Drut aluminiowy Φ1,8 Φ5,0 mm

4.2Max. przestrzenie OD Φ45 mm
4.3Płaszczyzna nawigacyjna

6B 50-720 mm

12B 77-866 mm

18B 99-998 mm

24B 110-1118 mm

4.4Prędkość obrotowa

6B 330 r/min

12B 308 r/min

18B 275 obrotów/min

24B 252 r/min

4.5 Maksymalna prędkość liniowa 85,45 m/min
4.6Przedmiar koła Capstan Ø2000 mm
4.7 Rękawica w klatce PND500
4.8Główna wielkość bębna wypłacalnego PN100-PN1600
4.9Wyciągnij rolkę PN1600 PN2500
4.10 Moc głównego silnika 75 kW ((silnik AC z falownikiem)

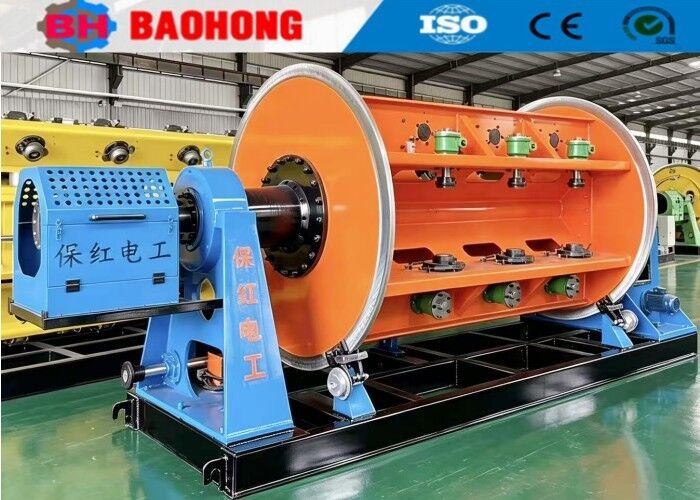

5Zdjęcia.

6Zdjęcie z opakowania.

7Nasza fabryka i firma

Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.

Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.

Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów./iZmienił się w jednego z najważniejszych producentów maszyn do strun w Chinach.
