Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Sztywna rama typu Strander Rama Wysoka wydajność Oszczędność energii | Substancja: | Cu, Al, drut stalowy |
|---|---|---|---|
| Stosowanie: | Skręcanie drutu i kabla | Prędkość obrotowa klatki (JLK-500): | 230,6 obr./min |
| PLC: | Siemensa | HS: | 847940 |
| Malowanie maszynowe: | Opcjonalnie | Gwarancja czasu: | 12 miesięcy |
| Podkreślić: | Wysokiej wydajności ramy strandera,Wysokiej wydajności sztywny ramy Strander,Wysokiej wydajności |
||
Rygidny ramy Typ Strander Ramy wysokiej wydajności oszczędzanie energii
1. Wniosek
Ta maszyna jest głównie stosowana do produkcji długiego gołego drutu aluminiowego, drutu miedzianego, drutu sprężeniowego ACSR,i może być również stosowany do wytwarzania wentylatora w kształcie sprężonego drutu z włókienami i okrągłego sprężonego drutu ciągniętego.
2. Cechy
2.1.Maszyna ta jest napędzana przez 36-biegłą skrzynię biegów zmiennej, z podwójnym aktywnym i podwójnym przyczepem ciągnącym, zapewniającym silną trakcję.Ogarnięcie rozdzielające drut przyjmuje naturalne rozmieszczenie drutu w celu zapobiegania uszkodzeniu przez ścieranie rdzeni drutu podczas nawijania.
2.2Napęd odbioru drutu jest sterowany pneumatycznie, aby zagwarantować stałe napięcie w pełnym obciążeniu bobiny lub pustej bobiny.
2.3.Urządzenie może sterować bezpośrednio każdą bobiną wypłacalną w klatce.Kiedy drut jest zepsuty, cała maszyna automatycznie zatrzyma się na raz.Maszyna jest odpowiednia do długiej długości,produkcja dużych kabli XLPE.
3. Dane techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Węgorze | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum płatności Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |

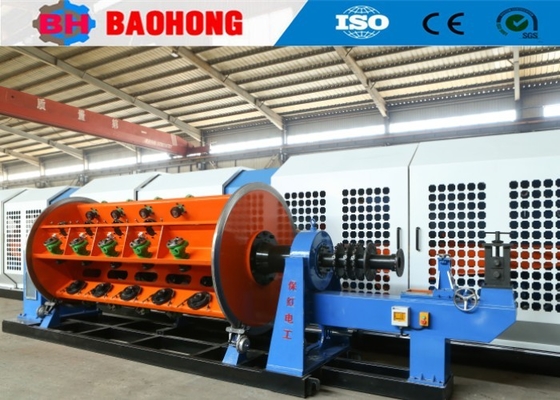

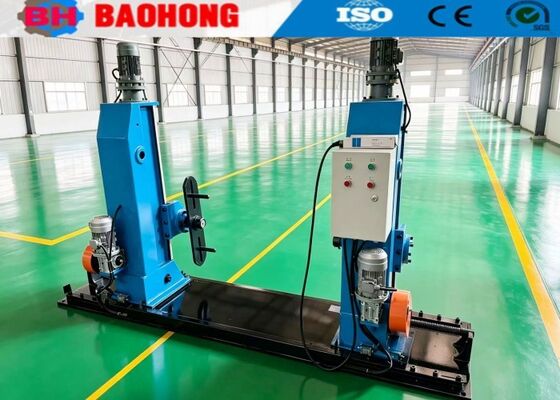

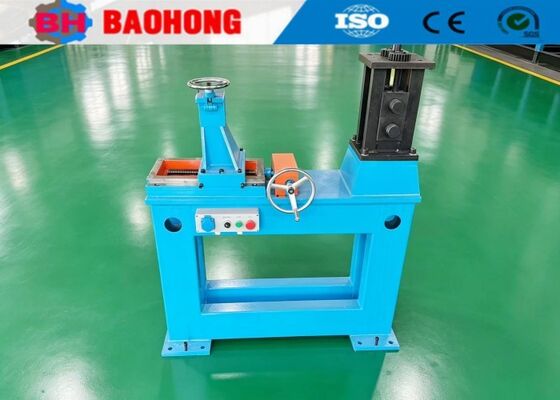

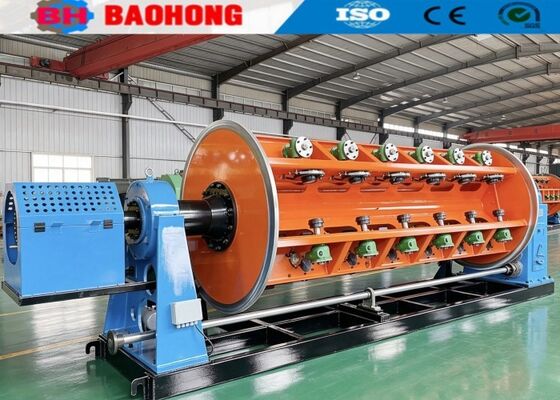

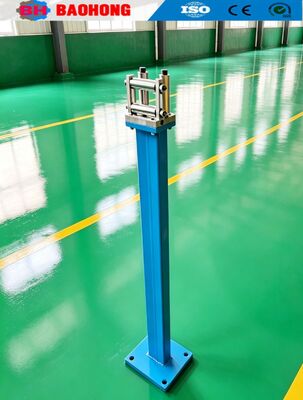

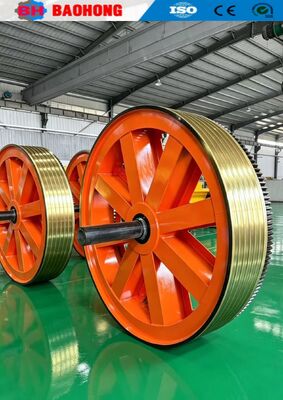

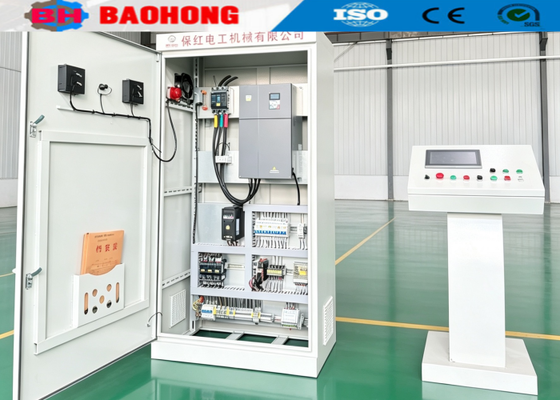

4Zdjęcia.
5- Zdjęcia z pakowania.
6Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
