Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | Sztywna maszyna do splotów z rolką 710 mm 69 m/min | Nadaje się do: | Splatanie drutu |
|---|---|---|---|
| Typ napędzany: | Elektryczny | Specyfikacja szpulki: | 500/630/710/720 |
| Przybory: | Cu, Al, druty stalowe | Maks. Siła ciągnąca: | 30t |
| Okres gwarancji: | 12 miesięcy | ||
| Podkreślić: | Sztywna linka druciana,Sztywna linka szpulowa 710 mm,Sztywna linka PLC |
||
Maszyna do skręcania drutu kablowego PLC z szpulą 710 mm 69 m/min
1. Zastosowanie
Maszyna nadaje się do skręcania długich i sekcyjnych gołych drutów aluminiowych, miedzianych, stopów aluminium, drutów wzmacniających stalowe kable aluminiowe w celu wytworzenia następujących kabli energetycznych, przewodów o kształcie sektorowym, okrągłych zagęszczonych.
2. Główny komponent
2.1 Rozwijak 1 zestaw
2.2 Sztywna skręcarka, każda szpula 1 zestaw
2.3 Uchwyt matrycy do zagęszczania i montażu 1 zestaw
2.4 Urządzenie do wstępnego skręcania i zagęszczania 1 zestaw
2.5 Licznik metrów 1 zestaw
2.6 Wciągarka 1 zestaw
2.7 Odbiór z przesuwem 1 zestaw
2.8 Główna szafa i szafa operacyjna 1 zestaw każdy
3. Funkcja
3.1 Przenoszenie za pomocą oddzielnego silnika / wału uziemiającego.
3.2 Cała konstrukcja będzie obrabiana na dużym poziomym tokarce.
3.3 Odbiór i stojak do przesuwania mogą również wykorzystywać typ kolumnowy i typ portalowy.
3.4 Maszyna wykorzystuje oryginalny importowany PLC do sterowania całą linią, sterowania ustawieniami i działaniem odpowiedniego sprzętu elektrycznego.
4. Parametry techniczne
| Model (Sztywna skręcarka) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodnika | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Skok skręcania | Klatka skręcająca z 6 szpulami | 40-719 mm | 51-896 mm | 54-963 mm |
| Klatka skręcająca z 12 szpulami | 40-719 mm | 51-896 mm | 54-963 mm | |
| Klatka skręcająca z 18 szpulami | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Klatka skręcająca z 24 szpulami | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Klatka skręcająca z 30 szpulami | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | Klatka skręcająca z 6 szpulami | 230,6 obr/min | 180,1 obr/min | 150,6 obr/min |
| Klatka skręcająca z 12 szpulami | 230,6 obr/min | 180,1 obr/min | 150,6 obr/min | |
| Klatka skręcająca z 18 szpulami | 208,5 obr/min | 155 obr/min | 142,6 obr/min | |
| Klatka skręcająca z 24 szpulami | 179 obr/min | 130,1 obr/min | 122,3 obr/min | |
| Klatka skręcająca z 30 szpulami | 161,8 obr/min | 115,9 obr/min | 102,7 obr/min | |
| Wciągarka | Średnica koła wciągarki | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągu | 30 T | 30 T | 40 T | |
| Urządzenie do wstępnego spiralowania | Skok | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 KW | 110-180 KW | 130-180 KW | |
| Rozmiar szpuli | 500*375*127 | 630*475*127 | 710*530*127 | |
| Szpula centralna | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpula odbiorcza | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna liniowa prędkość odciągu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |

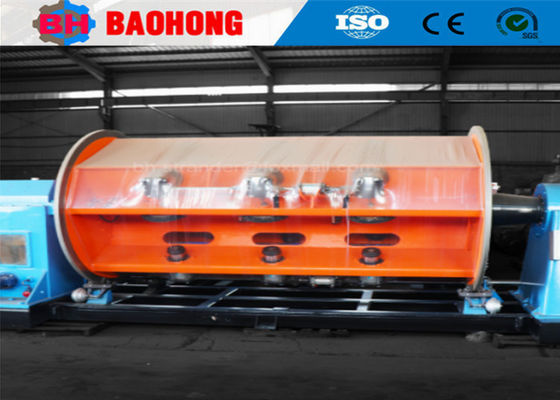

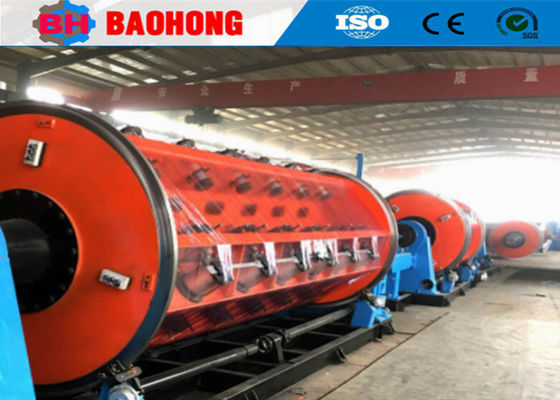

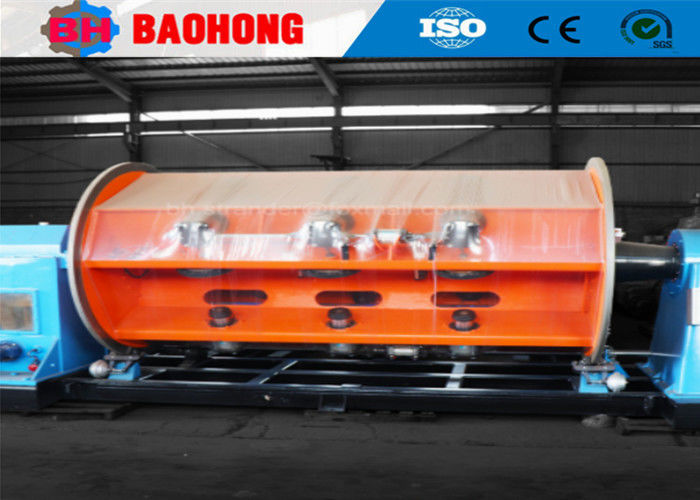

5. Zdjęcia
6. Zdjęcia opakowań
7. Wprowadzenie do naszej fabryki i firmy
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Ekonomicznego miasta Hejian, w prowincji Hebei, i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, polegając na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyn do skręcania drutu i maszyn do układania i poczyniła ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwijać produkcję serii sztywnych skręcarek JLK jako linię montażową w Chinach, a także niezależnie opracowaliśmy linie skręcania JGB Bow skip, linie kablowania typu CGB Bow skip i linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników działu Badań i Rozwoju. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i rozwinęła się w jednego z najważniejszych producentów maszyn do skręcania w Chinach.
