Szczegóły Produktu:
Zapłata:
|
| Nazwa sprzętu: | 500 Sztywna rama typu Strander | Tworzywo: | Cu, Al, drut stalowy |
|---|---|---|---|
| Stosowanie: | Skręcanie drutu i kabla | Prędkość obrotowa klatki (JLK-500): | 230,6 obr./min |
| Kod Hs: | 847940 | Standardowy kolor: | Żądanie klienta |
| Okres gwarancji: | 1 rok gwarancji | ||
| Podkreślić: | sztywny stelaż ramy,sztywna maszyna do skręcania ram |
||
500 Sztywna rama typu Strander Wytrzymała rama Wysoka wydajność Oszczędność energii
1. Zastosowanie
Maszyna ta jest przystosowana do produkcji zwartego przewodu z długiego, gołego drutu aluminiowego, drutów miedzianych i ACSR, jest również używana do produkcji przewodu sprężonego sektorowo i okrągłego sprężonego przewodu ciągnącego.
2. Funkcje
2.1.Maszyna napędzana jest przez 36-stopniową przekładnię napędową z podwójnym aktywnym, podwójnym wałkiem ciągnącym, jej siła uciągu jest tak duża, że kołnierz rozprowadzający drut przyjmuje naturalny rozkład drutu, aby zapobiec uszkodzeniom ściernym rdzeni drutu podczas skręcania.
2.2.Naprężenie drutu jest kontrolowane pneumatycznie, aby zapewnić stałe napięcie w szpulce całkowicie obciążonej lub pustej. Istnieje specjalne automatyczne urządzenie zatrzymujące awaryjnie w przypadku przerwania przewodu.
2.3.Urządzenie może bezpośrednio sterować każdą szpulką w klatce. W przypadku przerwania drutu cała maszyna natychmiast się automatycznie zatrzyma. Maszyna nadaje się do produkcji długich kabli XLPE o dużej powierzchni.
3. Dane techniczne
| Model (sztywna maszyna do skręcania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka do nawijania szpulki | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka do nawijania szpulki | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Klatka do nawijania szpulki | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| 12 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| 18 Klatka do nawijania szpulki | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| 24 Klatka do nawijania szpulki | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| 30 Klatka do nawijania szpulki | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Kabestan | Średnica koła kabestanu | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągu | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Poziom | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180KW | 130-180KW | |
| Rozmiar szpulki | 500*375*127 | 630*475*127 | 710*530*127 | |
| Środkowa szpulka wypłaty | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpulka odbiorcza | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa odciągania | 69 m/min | 69 m/min | 62 m/min | |

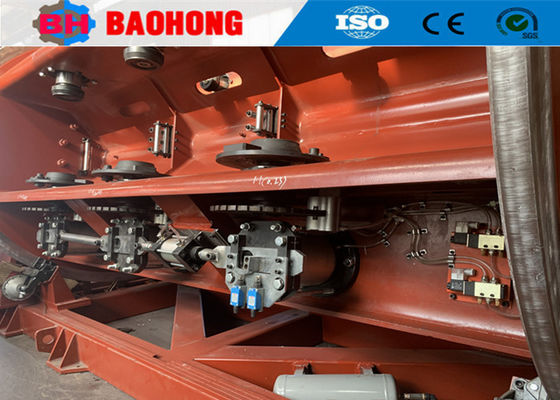

4. Zdjęcia
5. Pakowanie zdjęć
6. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
