Szczegóły Produktu:
Zapłata:
|
| Nazwa: | 630 12+18 sztywna maszyna do pasm do drutu aluminiowego | Tworzywo: | Miedź, aluminium, stal |
|---|---|---|---|
| Rozmiary szpul:: | 630/500/710 mm | Nadaje się do: | Produkcja kabli |
| Okres gwarancji: | 1 rok | Kolor maszyny: | Żądanie klienta |
| Wysokość środka: | 1000 mm | Rozmiar szpulki: | PAD630 |
| Podkreślić: | 630 rigid stranding machine,aluminum wire stranding machine,12+18 rigid stranding machine |
||

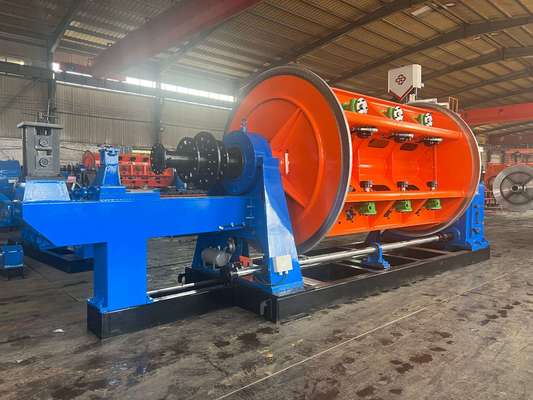

630 12+18 Maszyna do skręcania sztywnego dla drutu aluminiowego
1. Zastosowanie
Maszyna ta jest głównie używana do skręcania bez skręcania drutów aluminiowych z rdzeniem stalowym (ACSR) o dużym przekroju i długiej długości oraz przewodów ze stopu aluminium. Może być również stosowana do skręcania bez skręcania i zagęszczania przewodów miedzianych z rdzeniami okrągłymi, o specjalnym kształcie i sektorowymi.
2. Główny komponent
2.1 Stojak odwijający Φ1600
2.2 Stojak prowadzący drut typu #
2.3 Skręcarka 12B, 18B
2.4 Matryca do składania drutu i urządzenie zagęszczające
2.5 Licznik metrów (mechaniczny, elektroniczny)
2.6 Mocny podwójny kołowrót Φ 1600
2.7 Nawijak Φ 2500 z przesuwem
2.8 System sterowania elektrycznego
2.9 Ręczna przesuwana osłona ochronna
3. Cechy
3.1 Cała maszyna jest napędzana niezależnym silnikiem, a każda sekcja klatki i kołowrotu jest napędzana oddzielnym silnikiem serwo synchronicznym z magnesami trwałymi. Klatka jest napędzana do obrotu za pomocą dedykowanej przekładni, co upraszcza konstrukcję w porównaniu do tradycyjnych sztywnych skręcarek napędzanych wałem połączonym z podłożem i ułatwia konserwację sprzętu.
3.2 Sterowanie całą maszyną wykorzystuje sterownik PLC z serii Inovance, a różne parametry procesu produkcji są ustawiane za pomocą ekranu dotykowego. Każda sekcja klatki i kołowrotu jest napędzana silnikiem serwo Jiangsu Zhima, a sterownik silnika jest urządzeniem z falownikiem. Aby zapewnić dokładność transmisji, silnik napędowy wykorzystuje sprzężenie zwrotne z enkoderem kratowym, a cała maszyna wykorzystuje metodę komunikacji magistralą, aby zapewnić dokładność transmisji sygnału. W rzeczywistej produkcji użytkownicy ustawiają parametry procesu, takie jak skok każdej sekcji klatki i prędkość linii produkcyjnej na ekranie dotykowym, zgodnie z wymaganymi specyfikacjami kabla. Podczas uruchamiania prędkość każdej części napędowej jest automatycznie obliczana przez PLC, aby zapewnić synchronizację całej maszyny i dokładność skoku skręcanego drutu, a także osiągnąć bezstopniową regulację prędkości całej maszyny. Elektroniczny system sterowania ma zaawansowaną technologię, wygodną obsługę i niezawodne działanie.
3.3 Zasada impulsu jest używana do wykrywania zerwania drutu, co pozwala dokładnie określić sygnał zerwania drutu z dowolnej szpulki w każdej sekcji klatki, zapewniając dokładność wykrywania. Dzięki wyświetlaczowi na ekranie dotykowym operator może szybko rozwiązać problem i rozpocząć kolejne uruchomienie.
3.4 Maszyna wykorzystuje programowalny sterownik Inovance i magistralę polową do jednolitego sterowania i koordynacji stanu pracy wszystkich części maszyny, a także falownik do sterowania rozruchem i pracą silnika prądu przemiennego. Ekran dotykowy Inovance służy do ustawiania i wyświetlania różnych parametrów procesu. Elektroniczny system sterowania jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w działaniu.
4. Główne dane techniczne
| Model (Maszyna do skręcania sztywnego) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maksymalna średnica zewnętrzna skręconego przewodu | φ15 mm | φ25 mm | φ45 mm | |
| Skok skręcania | Klatka do skręcania 6 szpul | 60-500 mm | 60-500 mm | 60-500 mm |
| Klatka do skręcania 12 szpul | 75-560 mm | 75-560 mm | ||
| Klatka do skręcania 18 szpul | 92-680 mm | |||
| Klatka do skręcania 24 szpul | 108-790 mm | |||
| Prędkość obrotowa | Klatka do skręcania 6 szpul | 258 obr./min | 258 obr./min | 258 obr./min |
| Klatka do skręcania 12 szpul | 236 obr./min | 236 obr./min | ||
| Klatka do skręcania 18 szpul | 202 obr./min | |||
| Klatka do skręcania 24 szpul | 176 obr./min | |||
| Kołowrót | Średnica koła kołowrotu | 1250 mm | 1600 mm | 2000 mm |
| Maksymalna siła wyciągania | 8 T | 10 T | 15 T | |
| Szpula | PND630 | PND630 | PND630 | |
| Centralna szpula odwijająca | PND630 | PND630 | PND630 | |
| Szpula nawijająca | 1800 mm | 2500 mm | 2500 mm | |
| Maksymalna liniowa prędkość wyciągania | 35 m/min | 40 m/min | 50 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm |
1100 mm |
|

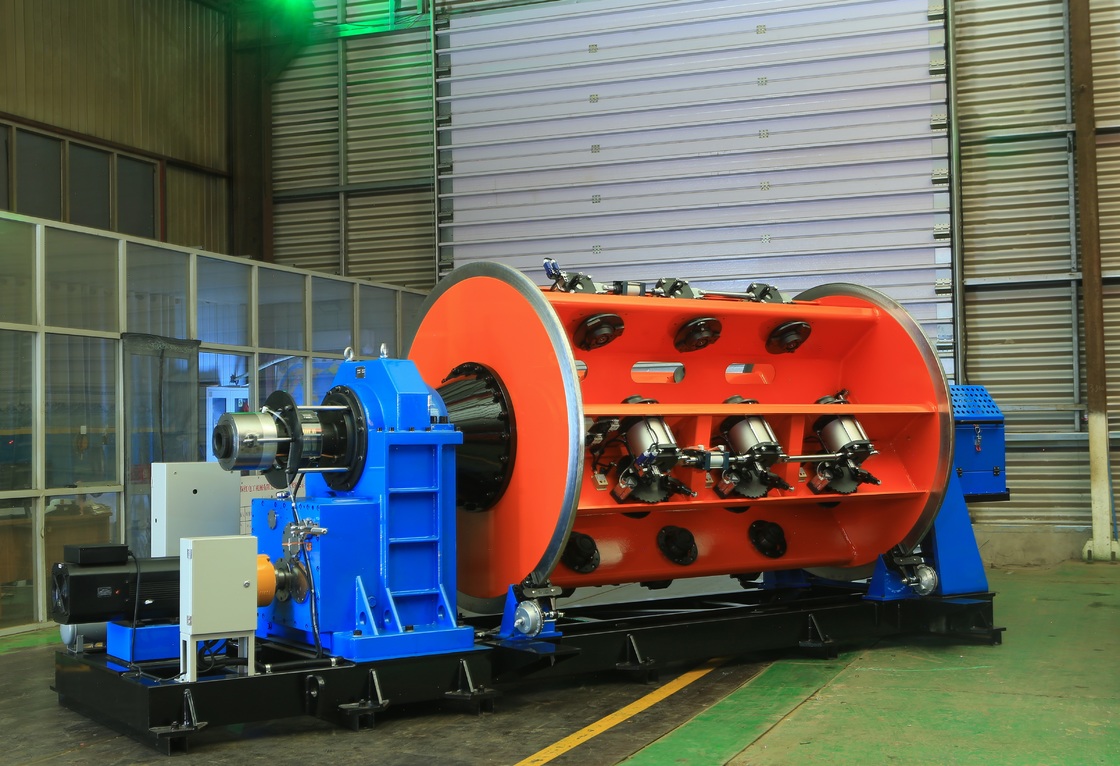

5. Zdjęcia
6.Zdjęcie opakowania
7. Nasza fabryka i wprowadzenie
Hebei Baohong Electrical Machinery Co., Ltd. została założona 1 sierpnia 2006 roku. Zlokalizowana w strefie przemysłowej gminy Shawa, miasto Hebei, które leży w trójkątnym centrum Pekinu, Tianjin i Shijiazhuang, firma cieszy się dogodnym transportem i bogatymi zasobami żelaza i stali. Rozpoczynając od produkcji serii maszyn do skręcania, przeszła 18 lat rozwoju. W pełni opierając się na przewagach talentów i sile technicznej, firma stale bada i rozwija nowe technologie i procesy, osiągając stabilny wzrost i stopniowo ewoluując w kompleksowy podmiot gospodarczy z zaawansowaną technologią produkcji, silną zdolnością produkcyjną i sieciami sprzedaży obejmującymi cały kraj i zagranicę. Firma zajmuje obszar fabryczny 30 000 metrów kwadratowych, zatrudnia ponad 100 pracowników, w tym 12 inżynierów mechaników i elektryków, a jej sprzęt przetwórczy wynosi ponad 60 milionów juanów. Obecnie, dzięki wprowadzeniu wielkoskalowego sprzętu przetwórczego oraz badaniom, rozwojowi i ulepszaniu procesów, firma stała się jedynym producentem w Chinach, który produkuje jednostki z serii maszyn do skręcania klatek JLK na linii montażowej.
