Szczegóły Produktu:
Zapłata:
|
| Product name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
| PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
| Bearing brand: | NSK | Equipment painting: | Optional |
| Podkreślić: | 69m / min Sztywna maszyna do splatania,skręcana sztywna maszyna do skręcania,kompaktowa sztywna maszyna do skręcania |
||
69 m/min Maszyna do tworzenia drutu Maszyna do tworzenia kabli
Maszyna sztywnego wiązania jest stosowana do skręcania i uciskania okrągłych lub przewodników sektorowych, a także do wstępnego spiralizowania przewodników podzielonych.przewodnik miedziany od 15 mm kwadratowych do 1500 mm kwadratowych aluminium i przewodnik miedzianyUżywano go również do produkcji warstw pancernych ze stali.
2.1 Wynagrodzenie
2.2 12B.18B.24B Sztywna struna
2.3 Podtrzymacz matrycy do sprężania i montażu
2.4 Koncentryczna taśma taśmowa
20,5 licznika
2.6 Kapstan (z 36-stopniową skrzynią biegów)
2.7 Podstawa przejazdu
2.8 Wykorzystanie typu kolumny
2.9 Oś skrzyni biegów
2.10 Elektryczna szafa sterująca (szafa główna i szafa sterująca)
3. Cechy
3.1 Sztywne ramy są zaprojektowane z 1+6+12+18+24+30+36 klatką.
3.2 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Standard / Zmodyfikowany.
3.3 Ciężko pracująca maszyna do rozwijania klatek typu ramy sztywne, klatki wspierane na samopowtarzającym się łożysku rolkowym na obu końcach.
3.4 Wysoka wydajność i prędkość.
4. Parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |

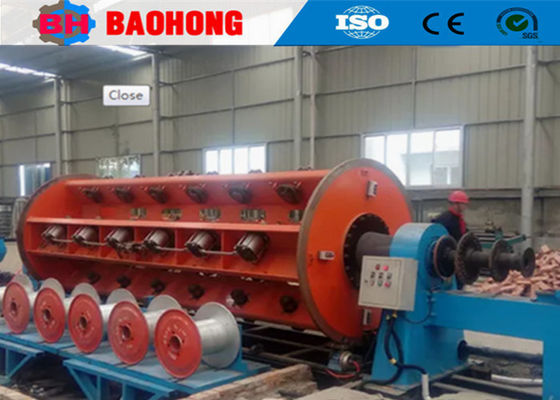

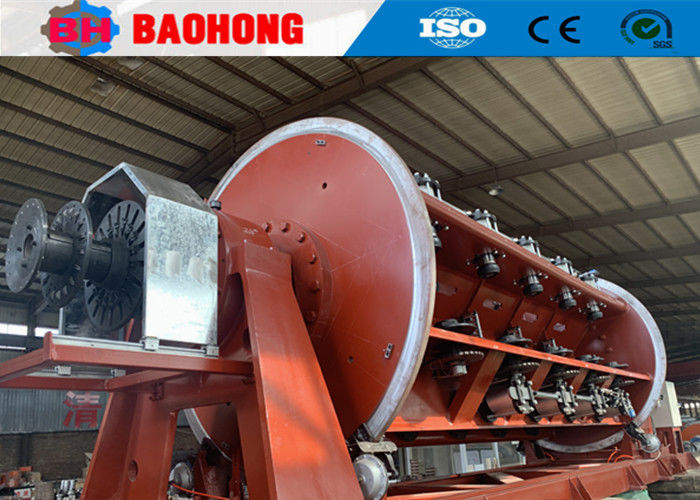

5Zdjęcia.
6- Zdjęcia z pakowania.
7Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów./iZmienił się w jednego z najważniejszych producentów maszyn do strun w Chinach.
