Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Sztywna linka o dużej prędkości z wałem uziemiającym | Aplikacja: | Skręcenie drutu |
|---|---|---|---|
| Tworzywo: | Miedź, aluminium, stal itp. | Maks. przewód linkowy OD: | φ35-55 mm |
| Marka łożyska: | NSK | Marka falownika: | Danfoss |
| Kolor malarstwa: | Zgodnie z żądaniem klienta | ||
| Podkreślić: | Sztywna linka o dużej prędkości,sztywna linka z wałem uziemiającym,sztywna linka z napędem kablowym |
||
Sztywny wał uziemiający o dużej prędkości do napędzania linkowego
2. Funkcje
2.1. Wał centralny nie podtrzymuje szpul.
2.2. Wysoka sztywność, duża prędkość i niska bezwładność, duża prędkość i niska bezwładność.
2.3. Brak uszkodzeń spowodowanych ścieraniem podczas skręcania.
2.4. Najbardziej zaawansowane urządzenie do zatrzymania awaryjnego.
2.5. Nadaje się do kabli zasilających i kabli sieciujących o dużej gęstości.
2.6. System sterowania PLC, działający na ekranie dotykowym.
3. Główne cechy możliwości
3.1 Bębny są ułożone w ćwiartki wokół klatek splatających. Wał centralny nie podtrzymuje szpul.
3.2 Wysoka sztywność, wysoka wydajność, duża prędkość i niska bezwładność.
3.3 Napędzany 36-stopniową zmienną skrzynią biegów, podwójnym układem ciągnięcia i podwójnym urządzeniem aktywnym. Naturalny rozkład drutu zapobiega uszkodzeniom spowodowanym ścieraniem podczas skręcania.
3.4 Najbardziej zaawansowane urządzenie zatrzymania awaryjnego, bezpośrednio sterujące każdą rolką. Gdy tylko jakikolwiek przewód ulegnie przerwaniu, cała maszyna natychmiast się automatycznie zatrzyma.
3.5 Zapewnienie uzupełnienia po każdym zerwaniu drutu, szczególnie odpowiednie do kabli energetycznych i produkcji kabli sieciujących o wysokim stopniu zagęszczenia.
3.6 System sterowania PLC, działający na ekranie dotykowym.
4. Parametry techniczne
| Model (sztywna maszyna do skręcania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka do nawijania szpulki | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka do nawijania szpulki | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Klatka do nawijania szpulki | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| 12 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| 18 Klatka do nawijania szpulki | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| 24 Klatka do nawijania szpulki | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| 30 Klatka do nawijania szpulki | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Kabestan | Średnica koła kabestanu | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągu | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Poziom | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180KW | 130-180KW | |
| Rozmiar szpulki | 500*375*127 | 630*475*127 | 710*530*127 | |
| Środkowa szpulka wypłaty | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpulka odbiorcza | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa odciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |

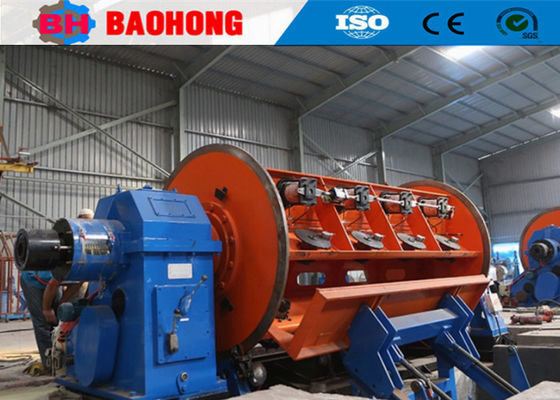

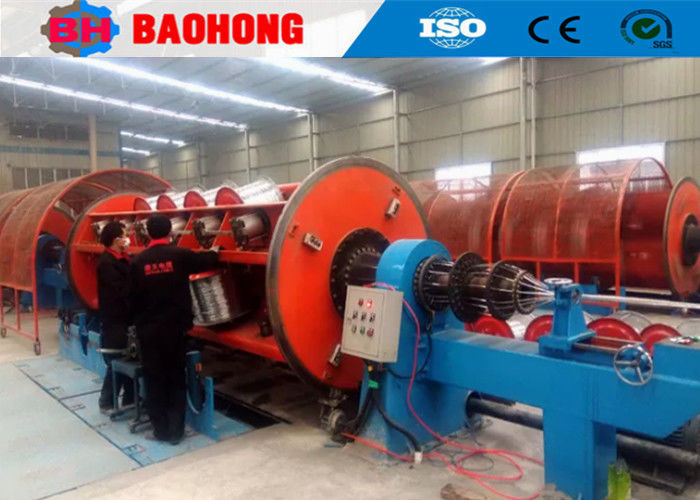

5. Zdjęcie
6. Zdjęcie pakowania
7. Wprowadzenie do naszej fabryki i firmy
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarówstała się jednym z najważniejszych producentów maszyn do splotów w Chinach.
