Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Linka drutowa Sztywna rama Strander | Odpowiedni rozmiar szpulki: | 500 / 630 / 710/720 |
|---|---|---|---|
| Obowiązujący materiał: | Miedź, aluminium, stal | Nadaje się do: | Skręcanie drutu i kabla |
| typ: | automat | Malowanie sprzętu: | Personalizacja |
| Okres gwarancji: | 12 miesięcy gwarancji | ||
| Podkreślić: | ACSR przewodnik sztywna maszyna do wiązania,300 SQMM kabel strander,goat sheep przewodnik kablowy maszyna |
||
Kabel drutowy Sztywna rama Strander ACSR Koza Owca Przewodnik 300 350 SQMM
1. Zastosowanie
Maszyna jest używana głównie do skręcania i zagęszczania sektora miedzianego lub aluminiowego lub przewodu okrągłego, a także sektora przedspiralnego
przewodnik itp. Duża giętarka służy do gięcia blachy stalowej do konstrukcji ramy. Cztery konstrukcje ramowe dzielą równo okrąg i są zespawane z dużymi tarczami po obu stronach. Wszystkie konstrukcje są również przyspawane do środkowej rury o grubych ściankach. Cała konstrukcja jest mocna i piękna. Po spawaniu cała konstrukcja jest wyżarzana w piecu do wyżarzania, co usunie naprężenia wewnętrzne.
2. Główny składnik
2.1 Wypłata 1 seta
2.2 Sztywna linka 1 zestaw
2.3 Uchwyt do matryc do zagęszczania i montażu 1 zestaw
2.4 Koncentryczna maszyna taśmująca 1 zestaw
Licznik 2,5 metra 1 zestaw
2.6 Capstan (z 36-stopniową skrzynią biegów) 1 kpl
2.7 Zestaw stojaka przesuwowego 1
2.8 Typ kolumny odbiorczej 1 zestaw
2.9 Silnik + reduktor 1 kpl
2.10 Wał napędowy 1 kpl
2.11 Szafka główna i szafka operacyjna po 1 zestawie
3. Funkcje
3.1 Dostosowujemy tę maszynę do skręcania klatkowego zgodnie z wymaganiami klientów.
3.2Wytrzymała maszyna do skręcania sztywnych klatek ramowych, klatki wsparte na wahliwym łożysku wałeczkowym na obu końcach. Całkowicie zamknięta przekładnia, scentralizowany układ smarowania łożysk, napęd do klatek.
3.3 Ładowanie grupy szpul przy użyciu podłogi hydraulicznej. Ładowarki z wózkiem bocznym są również opcjonalne.
3.4 Pochylony kabestan z podwójnym kołem, odpowiedni do dużych obciążeń zagęszczających.
3.5 Typ tarczy Hamulec pneumatyczny do klatki.
3.6 Wyposażony w sterownik PLC, opcjonalny.
4. Parametry techniczne
| Model (sztywna maszyna do skręcania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka do nawijania szpulki | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka do nawijania szpulki | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka do nawijania szpulki | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Klatka do nawijania szpulki | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min |
| 12 Klatka do nawijania szpulki | 230,6 obr./min | 180,1 obr./min | 150,6 obr./min | |
| 18 Klatka do nawijania szpulki | 208,5 obr./min | 155 obr./min | 142,6 obr./min | |
| 24 Klatka do nawijania szpulki | 179 obr./min | 130,1 obr./min | 122,3 obr./min | |
| 30 Klatka do nawijania szpulki | 161,8 obr./min | 115,9 obr./min | 102,7 obr./min | |
| Kabestan | Średnica koła kabestanu | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągu | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Poziom | 500-2500 mm | 500-2500mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180KW | |
| Rozmiar szpulki | 500*375*127 | 630*475*127 | 710*530*127 | |
| Środkowa szpulka wypłaty | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Szpulka odbiorcza | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa odciągania | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość centralna | 1000 mm | 1100 mm | 1100 mm | |

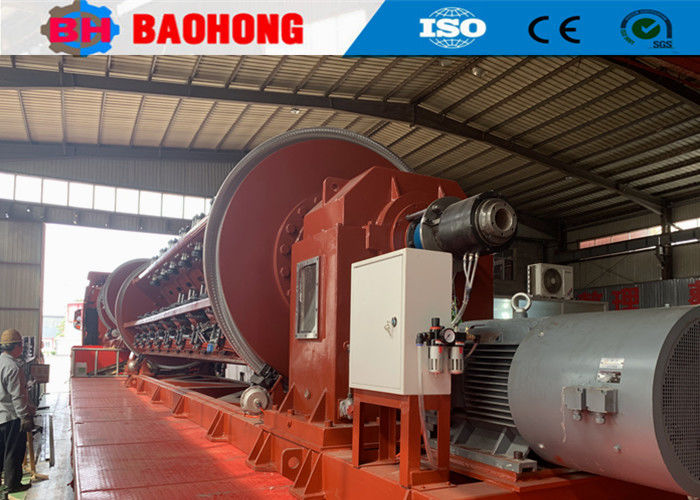

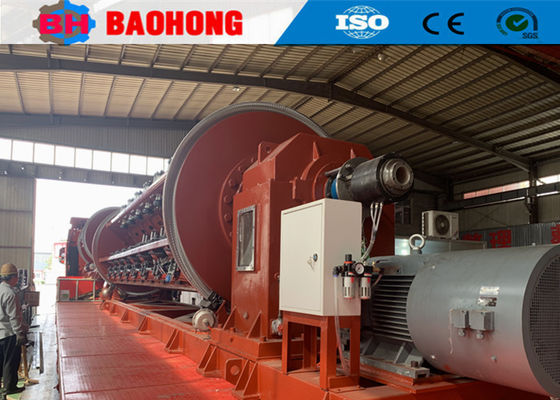

5. Zdjęcia
6. Zdjęcie pakowania
7. Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei i jest największym profesjonalnym producentem maszyn do skręcania drutu i maszyn do układania w północnych Chinach.
Od 2006 roku, opierając się na opiece i wsparciu naszych klientów, Baohong Machinery zajmuje się badaniami i rozwojem maszyn do skręcania drutu i maszyn do układania, poczyniając ogromne postępy. Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii maszyn do skręcania na sztywno JLK w celu przetwarzania na linii montażowej w Chinach, a także niezależnie opracowaliśmy linie do splatania pomijanego JGB Bow, linie okablowania typu pomijanego CGB Bow oraz linie układania typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, a warsztat produkcyjny 8000 metrów kwadratowych. Nasza firma zatrudnia 60 pracowników, w tym 10 pracowników badawczo-rozwojowych. Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do skręcania w Chinach.
