Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do skręcania drutów sztywnych PLC | Zastosowanie: | Splatanie drutu |
|---|---|---|---|
| Materiał drutu: | Miedź, aluminium, stal itp. | Max. Maks. stranded conductor OD przewód linkowy OD: | φ35-55 mm |
| Marka łożyska: | NSK | Marka falownika: | Siemensa |
| PLC, ekran dotykowy: | Siemensa | Kolor maszyny: | Opcjonalnie |
| Podkreślić: | Aluminiowa sztywna splatana rama,55 Mm sztywna splatana rama,sztywna splatarka do drutu miedzianego |
||

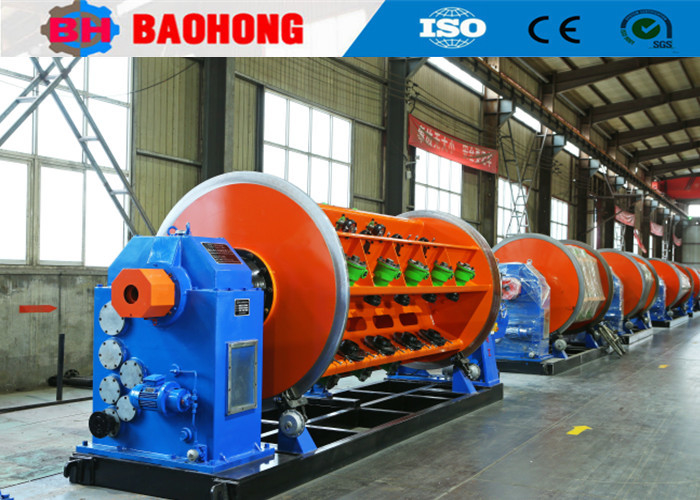

Dobrą jakość sztywne ramy Stranding Machine dla aluminiowego i miedzianego drutu
1. Wniosek
Maszyna ta jest wykorzystywana głównie do obróbki aluminium, miedzi i przewodników w kształcie ACSR lub okrągłych, skompacjonowania, wyciągania i preformowania pojedynczego rdzenia.
2. składnik
Centralna odbiórka, klatka na wiosce, uchwyt do montażu, uchwyt do kompaktu, urządzenie ciągnące, urządzenie do podnoszenia i przeciągania, układ sterowania elektrycznym i układ przesyłowy.
3. Parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Moc silnika | 90-180 kW | 110-180 kW | 130-180 kW | |
| Wielkość bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrum Payoff Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Wykorzystanie bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksymalna prędkość liniowa przy odbiciu | 69 m/min | 69 m/min | 62 m/min | |
| Wysokość środkowa | 1000 mm | 1100 mm | 1100 mm | |
4. Załączone dane techniczne sprzętu
4.1.Rysunek układu 1set
4.2.Rysunek podstawy 1 zestaw
4.3.Rysunek przewodów pneumatycznych 1 zestaw
4.4.Rysunek schematyczny układu przekładni 1 zestaw
4.5.Rysunek układu przesyłowego 1set
4.6.Rysunek smarowania 1 zestaw
4.7.Rysunek rurociągów elektrycznych 1 zestaw
4.8.Lista okablowania elektrycznego 1 zestaw
4.9.Rysunek rurociągu 1set
4.10.Przewodnik obsługi i konserwacji 1 zestaw
4.11.Przewodnik obsługi przetwornika częstotliwości 1 zestaw
5Zdjęcie.
6Zdjęcie z opakowania.
7Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów./iZmienił się w jednego z najważniejszych producentów maszyn do strun w Chinach.
