Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do skręcania ze sztywną ramą | Użycie: | Splatanie drutu |
|---|---|---|---|
| Rozmiary rolek: | 500 / 630 / 710 | Materiały: | Stal, miedź |
| Kod Hs: | 847940 | Marka silnika: | Siemensa |
| Malowanie maszynowe: | Wymagania klientów | Okres gwarancji: | 1 rok gwarancji |
| Podkreślić: | Sztywna rama do splatania kabli,splatarka do kabli aluminiowych,zmotoryzowana maszyna do splatania kabli |
||
Maszyna do rozwijania drutów i kabli typu Rigid Frame
1. Wniosek
Maszyna sztywnego wiązania jest stosowana do wiązania drutów i przewodów z miedzi, aluminium i stopów aluminium o długiej długości i dużym przekroju poprzecznym.skompresowane okrągłe lub w kształcie sektora (prostowe lub przedspiralne) zgodnie z wymaganiami klienta.Podobnie dostosowujemy tę maszynę do klatki zgodnie z wymaganiami klientów.
2Główne składniki
2.1 Zwrot 1 zestaw
2.2 12.18B Sztywne paski 1 zestaw
2.3 Podtrzymacz do kształtów kompaktowych i montażowych 1 zestaw
2.4 Koncentryczna taśma taśmowa 1 zestaw
2.5 licznik 1 zestaw
2.6 Kapstan 1 zestaw
2.7 Podstawa przejazdu 1 zestaw
2.8 Pojemność typu kolumny 1 zestaw
2.9 Silnik + reduktor prędkości 1 zestaw
2.10 Oś przekładni 1 zestaw
2.11 Elektryczna szafa sterująca (szafa główna i szafa sterująca) 1 zestaw każda
3. Cechy
3.1 Sztywne ramy są zaprojektowane z 1+6+12+18+24+30+36 klatką.
3.2 Maszyna do szczelności klatek typu ramy ciężkiej, klatki wspierane na samopowtarzalnym łożysku rolkowym na obu końcach.
3.3 Ładowanie grupy bobinów z wykorzystaniem hydraulicznego typu podłogi.Obsługa ładowarek bocznych jest również opcjonalna.
3.4 Wzornictwo nagich podwójnych kół, nadające się do ciężkich obciążeń kompaktowych.
3.5 Typowy dysk hamulca pneumatycznego dla klatki.
3.6 PLC wyposażone, opcjonalne.
4Dane techniczne
|
Model (maszyna do sztywnego sznurkowania)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maksymalny OD przewodnika na strumieniu
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Moc silnika
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Wielkość bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centrum Payoff Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Wykorzystanie bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maksymalna prędkość liniowa przy odbiciu
|
69 m/min | 69 m/min | 62 m/min | |
|
Wysokość środkowa
|
1000 mm | 1100 mm | 1100 mm | |

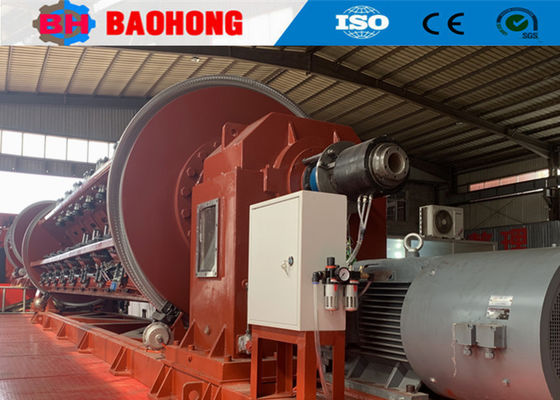

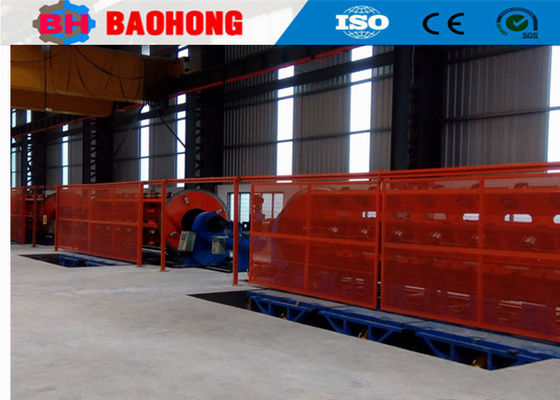

5Zdjęcia.
6- Zdjęcia z pakowania.
7Nasza fabryka i wprowadzenie
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
