Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do produkcji przewodów i kabli: 500/6+12 Sztywne rozwiązanie do pasm-wydajność i precyzja do | Tworzywo: | Stal/Cu/Al |
|---|---|---|---|
| Stosowanie: | Stranding | Korzyść: | Bezpośredni producent |
| Malarstwo: | Jako wymaganie | Gwarancja czasu: | 1 rok |
| Podkreślić: | maszyna do twardości wiązania wiązek wielowiązkowych,maszyna do wytwarzania drutu i kabli 500/6+12,wydajne rozwiązanie sztywne z gwarancją |
||
Maszyna do wytwarzania drutu i kabli: 500/6+12 Rozwiązanie sztywnych strun
1Wniosek
Ta maszyna jest głównie stosowana do niestosowania torsyjnego wiązania wielko-przeciągowych i długotrwałych włókien aluminiowych o stalowym rdzeniu (ACSR) i przewodników stopu aluminiowego.Można go również stosować do niestosowania skrętu i sprężania przewodów miedzianych z okrągłymi, specjalnie ukształtowane i w kształcie sektora.
2Główny składnik
2.1 Φ500 Stand wypłaty 1 zestaw
2.2 #rodzaj stawu kierowniczego drutu 1 zestaw
2.3 6B,12B strander 2 zestawy
2.4 Wyroby do montażu drutu i urządzenia do sprężania 2 zestawy
2.5 licznik (mechaniczny, elektroniczny) 1 zestaw
2.6 Φ 1600 silny podwójny kapstan 1set
2.7 Φ 1800 typu kolumny z przejściem 1set
2.8 Elektryczny układ sterujący 1 zestaw
2.9 Ręczny układ ochrony bezpieczeństwa "push-pull" 2 zestawy
3. Cechy
3.1 Cała maszyna jest napędzana przez niezależny silnik, a każda sekcja klatki i kapstan jest napędzana przez oddzielny serwomotor synchroniczny z magnesem stałym.Klatka jest napędzana do obrotu przez dedykowaną skrzynkę biegów, co uproszcza konstrukcję w porównaniu z tradycyjnym silnikiem silnikowym o napędzie sztywnym i ułatwia konserwację urządzeń.
3.2 Układ sterujący całej maszynie wykorzystuje PLC z serii Inovance, a różne parametry procesu produkcyjnego są ustawiane za pośrednictwem ekranu dotykowego.Każda sekcja klatki i kapstan są napędzane przez Jiangsu Zhima serwo silnikAby zapewnić dokładność przesyłu, silnik przesyłowy przyjmuje zwrotną sygnalizację kodera sieci,i cała maszyna przyjmuje metodę komunikacji autobusowej w celu zapewnienia dokładności transmisji sygnałuW rzeczywistej produkcji,Użytkownicy ustawiają parametry procesu, takie jak wysokość każdej sekcji klatki i prędkość linii produkcyjnej na ekranie dotykowym zgodnie z wymaganymi specyfikacjami kablaPodczas uruchamiania prędkość każdej części przesyłowej jest automatycznie obliczana przez PLC w celu zapewnienia synchronizacji całej maszyny i dokładności przesuwania skręconego drutu,i osiągnąć bezstopniową regulację prędkości całej maszynyElektroniczny system sterowania ma zaawansowaną technologię, wygodną obsługę i niezawodną obsługę.
3.3 Do wykrywania pęknięcia drutu wykorzystuje się zasadę impulsu, która może precyzyjnie określić sygnał pęknięcia drutu każdej bobiny w każdej sekcji klatki, zapewniając dokładność wykrywania.Przez wyświetlacz na ekranie dotykowym, operator może szybko rozwiązać problem i rozpocząć następne uruchomienie.
3.4 Maszyna wykorzystuje sterownik programowalny Inovance i autobus polowy do jednolitego sterowania i koordynacji stanu pracy wszystkich części maszyny,i używa konwertera częstotliwości do sterowania uruchamianiem i działaniem silnika ACSystem elektronicznego sterowania jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w pracy.
4Główne parametry techniczne
| Model (maszyna do sztywnego sznurkowania) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maksymalny OD przewodnika na strumieniu | φ15 mm | φ25 mm | φ35 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Klatka dla bobinów | 75-560 mm | 75-560 mm | ||
| 18 Klatka dla bobinów | 92-680 mm | |||
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 308 obrotów/min | 308 obrotów/min | 308 obrotów/min |
| 12 Klatka dla bobinów | 286 obrotów/min | 286 obrotów/min | ||
| 18 Klatka dla bobinów | 252 obrotów/min | |||
| Kapstan | Średnica koła Capstan | 1250 mm | 1600 mm | 2000 mm |
| Maksymalna siła odciągania | 8 T | 10 T | 12 T | |
| Włóczęga | 500 PND | 500 PND | 500 PND | |
| Centrum Payoff Bobbin | PND630 | PND630 | PND630 | |
| Wykorzystanie bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Maksymalna prędkość liniowa przy odbiciu | 40 m/min | 45 m/min | 50 m/min | |
| Wysokość środkowa | 1000 mm | 1000 mm | 1000 mm | |

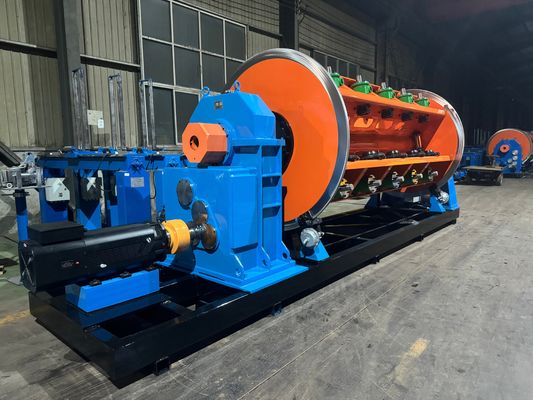

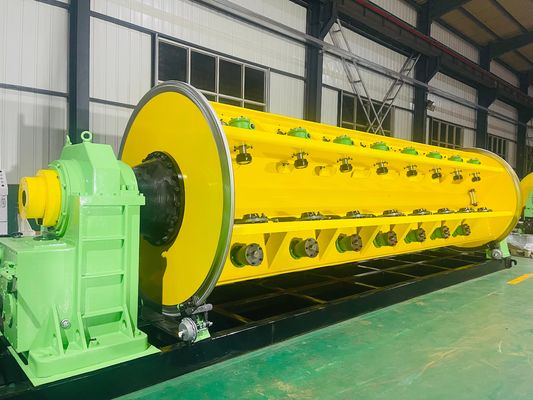

5.Zdjęcia
6.Zdjęcie opakowania
7.Nasza fabryka i wprowadzenie
Hebei Baohong Electrical Machinery Co., Ltd. została założona 1 sierpnia 2006 roku.Tianjin i Shijiazhuang, firma korzysta z wygodnego transportu i obfitych żelaza i stali Począwszy od produkcji produktów z serii maszyny strandowania, przeszedł 18 lat rozwoju.
W pełni opierając się na zaletach talentów i siłę techniczną, firma nieustannie bada i rozwija nowe technologie i procesy, osiągając stałe osiągnięcia w zakresie technologii i procesów. wzrost i stopniowe przekształcanie się w kompleksowy podmiot gospodarczy o zaawansowanej technologii produkcyjnej, silnej zdolności produkcyjnej oraz sieci sprzedaży obejmujące cały kraj i zagranicą.
Spółka zajmuje powierzchnię fabryczną 30 000 metrów kwadratowych, z ponad 100 pracownikami, w tym 12 inżynierami mechanicznymi i elektrycznymi, a jej sprzęt przetwórczy wynosi ponad 60 milionów juanów.Obecnie dzięki wprowadzeniu dużych urządzeń przetwórczych i badania, rozwój i ulepszenie procesów, firma stała się jedynym producentem w Chinach, który produkuje klatki JLK zestawy serii maszyny do wiązania na linii montażowej.
