Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Sztywna maszyna do skręcania | Użycie: | Wylotowanie na morzu |
|---|---|---|---|
| Materiały splotowe: | Stal/Cu/Al | Warunki: | Nowy |
| Zalety: | Bezpośredni producent | napięcie: | 380 V, 50 Hz, 3 fazy/dostosowane |
| OEM LUB NIE: | OEM | Kolor maszyny: | Opcjonalnie |
| Podkreślić: | sztywny stelaż ramy,maszyna do skręcania linek drutowych |
||

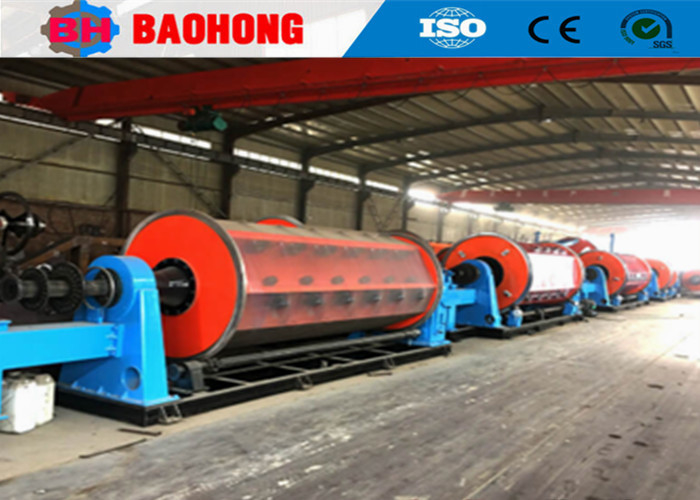

630/12+18+24 Maszyna do tworzenia sznurków sztywnych, Maszyna do tworzenia kabli drukowych
1. Stosowanie sztywnej maszyny do sznurowania
Maszyna sztywnego wiązania jest stosowana do skręcania i uciskania okrągłych lub przewodników sektorowych, a także do wstępnego spiralizowania przewodników podzielonych.przewodnik miedziany od 15 mm kwadratowych do 1500 mm kwadratowych aluminium i przewodnik miedzianyUżywano go również do produkcji warstw pancernych ze stali.
W celu zgięcia stali do konstrukcji ramkowej używa się dużej gięcia, która składa się z czterech struktur, które są spawane razem z dużymi dyskami po obu stronach.Również wszystkie konstrukcje są spawane do środka grube ściany rurkiCała struktura jest silna i piękna.
Następnie cała konstrukcja zostanie obrobiona na dużym, poziomym obrocie, który jest wystarczająco duży, by obrobić każdą część w jednym kroku, bez zmiany jednego końca na drugi.Ten proces utrzyma koncentryczność całej struktury, wydłużyć żywotność łożysk na obu końcach.
Ten dwukolumnowy pionowy zwrotnik służy do obrotu dużego dysku dla maszyny do układania kołysek typu kołyski i kapstan maszyny do układania strun.Ta maszyna może obrócić i polerować rowków chronić kabel i zachować tę samą siłę hual-off.
2. Parametry techniczne
|
Model (maszyna do sztywnego sznurkowania)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Średnica pojedynczego drutu | Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maksymalny OD przewodnika na strumieniu
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Moc silnika
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Wielkość bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centrum Payoff Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Wykorzystanie bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maksymalna prędkość liniowa przy odbiciu
|
69 m/min | 69 m/min | 62 m/min | |
|
Wysokość środkowa
|
1000 mm | 1100 mm | 1100 mm | |
3Zdjęcia.
4- Zdjęcia z pakowania.
5Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
