Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Sztywna rama typu skrętka kablowa | Stosowanie: | Splatanie drutu |
|---|---|---|---|
| Kształt: | Automatyczny kształt maszyny | Materiał: | Miedź, aluminium, stal itp |
| Stranding Pitch: | 500-2500 mm | Średnica pojedynczego drutu miedzianego: | φ1,5-5 mm |
| Maksymalna siła odciągania: | 40t | Kolor maszyny: | prośba klienta |
| Podkreślić: | Maszyna do produkcji szpul ze sztywną ramą,maszyna do produkcji szpul kabli zasilających,maszyna do produkcji szpulek z drutem |
||
Maszyna do tworzenia sztywnych ramek bobinów do wiązania kabli prądowych
2.1 Urządzenie do wstępnego skręcania i sprężania 3 zestawy
2.2 12 &18,24 klatki do nawijania po 1 zestawie
2.3 Podtrzymacz do kształtów kompaktowych i montażowych 1 zestaw
2.4 Koncentryczna taśma taśmowa 1 zestaw
2.5 licznik 1 zestaw
2.6 Silny kapstan podwójnego odbioru 1 zestaw
2.7 Połączenie typu kolumny z podnośnikiem przechodzącym 1 zestaw
2.8 Oś przekładni 1 zestaw
2.9 Elektryczna szafa sterująca (szafa główna i szafa sterująca) 1 zestaw każda
2.10 System ochrony bezpieczeństwa 1 zestaw
3. Cechy
3.1 Powierzchnia koła napędowego posiada fazowanie, które zapewnia stabilizację i równowagę napędu.
3.2 Każda klatka jest wyposażona w przycisk do biegania i przycisk awaryjnego zatrzymania.
3.3 Ładowanie grupy bobinów przy użyciu hydraulicznego typu podłogi.
3.4 Wzornictwo nagich podwójnych kół, nadające się do ciężkich obciążeń kompaktowych.
3.5 Na każdej klatce znajduje się jedno hydrauliczne urządzenie ładowania bocznego.
3.6 PLC wyposażone, nieobowiązkowe.
4. Parametry techniczne
|
Model (maszyna do sztywnego sznurkowania)
|
JLK-500 | JLK-630 | JLK-710/720 | |
|
Średnica pojedynczego drutu |
Miedź | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminiowe | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maksymalny OD przewodnika na strumieniu
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Klatka do nawijania bobbinów | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Klatka dla bobinów | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Klatka dla bobinów | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Klatka dla koziaków | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Pułapka dla bobbinów | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Prędkość obrotowa | 6 Klatka do nawijania bobbinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min |
| 12 Klatka dla bobinów | 2300,6 obrotów/min | 180.1 obrotów/min | 1500,6 obrotów/min | |
| 18 Klatka dla bobinów | 2080,5 obrotów/min. | 155 obrotów/min | 1420,6 obrotów/min | |
| 24 Klatka dla koziaków | 179 obrotów/min | 130.1 obrotów/min | 1220,3 obrotów/min | |
| 30 Pułapka dla bobbinów | 1610,8 obrotów/min | 1150,9 obrotów/min | 1020,7 obrotów/min | |
| Kapstan | Średnica koła Capstan | 2000 mm | 2000 mm | 2000 mm |
| Maksymalna siła odciągania | 30 T | 30 T | 40 T | |
| Urządzenie przedspiralne | Głupota | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Moc silnika
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Wielkość bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centrum Payoff Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Wykorzystanie bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maksymalna prędkość liniowa przy odbiciu
|
69 m/min | 69 m/min | 62 m/min | |
|
Wysokość środkowa
|
1000 mm | 1100 mm | 1100 mm | |

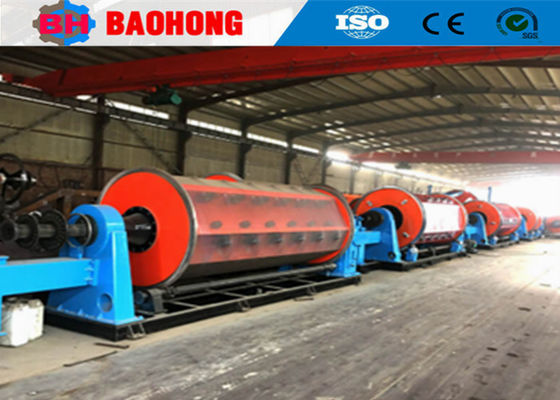

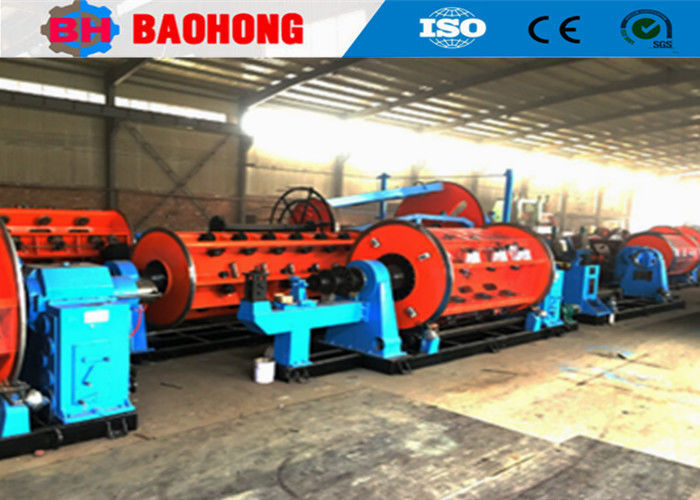

5Zdjęcia.
6- Zdjęcia z pakowania.
7Nasza fabryka i firma
Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku.był największym profesjonalnym producentem maszyny do przestrzeni drutu i maszyny do układania w północnym Chinach.
Od 2006 roku, polegając na opieki i wsparciu naszych klientów,Baohong Machinery poświęcił się badaniom i rozwojowi maszyny do wiązania drutu i maszyny do układania i dokonał dużej poprawyTeraz staliśmy się jedyną fabryką, która może rozwinąć produkcję JLK sztywnej serii maszyny strandowania, aby być procesem linii montażowej w Chinach,i my również niezależnie opracowane JGB Bow skip stranding linii, przewody kablowe typu CGB Bow skip i linii rozkładowe typu CLY High speed Cradle.
Obecnie Hejian Baohong Electrical Machinery Co., Ltd., zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów.,i stał się jednym z najważniejszych producentów maszyn do strun w Chinach.
