Szczegóły Produktu:
Zapłata:
|
| Product name: | Cable Laying Up Stranding Machine | Bobbins: | 800 1000 1250 etc |
|---|---|---|---|
| Usage: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | Inverter brand: | SIEMENS |
| Motor brand: | SIEMENS | Color: | Optional |
| Control method: | PLC Control | ||
| Podkreślić: | Maszyna do układania kabli,maszyna do układania przewodów,maszyna do układania kabli o skoku 800 mm |
||
Kabel o długości 800 mm do układania kabli ze splotem Sterowanie PLC
1. Aplikacja
Maszyna służy do układania kabli zasilających o dużych przekrojach i długich odcinkach.Linia służy również do zbrojenia drutami stalowymi kabli elektroenergetycznych. Linia służy do układania rdzeni kablowych prespiralnych lub niespiralnych oraz kabla Milliken.To nasz pierwszy produkt o najwyższej jakości w Chinach, a cena jest bardzo konkurencyjna.
2. Funkcje
2.1 Maszyna do układania kabli typu klatkowego jest w 100% skręcona z powrotem i skręcona.
2.2 Przeznaczone do układania przewodów zasilających z 3-5 żyłami okrągłymi i żyłami prostymi lub sektorowymi.
2.3 Wyposażony w podwójny kabestan ciągnący podczas prowadzenia kabli o małych rozmiarach lub z gąsienicą ciągnącą dla większych kabli zasilających.
2.4 Maszyna jest wyposażona w system sterowania HMI+PLC do wstępnego ustawiania nakładania skoku i synchronizacji prędkości z naciągiem.
2.5 Opcjonalnie maksymalnie 24 sztuki szpul napełniających.
3. Parametry techniczne
| Model (układarka) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | KLEJ -1600/3+1+1 | |
| Średnica pojedynczego drutu | φ5-10mm | φ5-12mm | φ8-20mm | φ8-25mm | φ10-35mm | |
| Maksymalna średnica zewnętrzna przewodu linkowego | φ30mm | φ40 mm | φ63mm | φ70mm | φ80mm | |
| Boisko łączące | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Kabestan | Średnica koła kabestanu | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maksymalna siła odciągania | 10 tys | 12 T | 15 tys | 20 tys | 25 tys | |
| Moc silnika | 18,5 kW | 22 KW | 30 kW | 37 KW | 55 kW | |
| Rozmiar szpulki | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Szpulka odbierająca | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Maksymalna prędkość liniowa odciągania | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Wysokość centralna | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

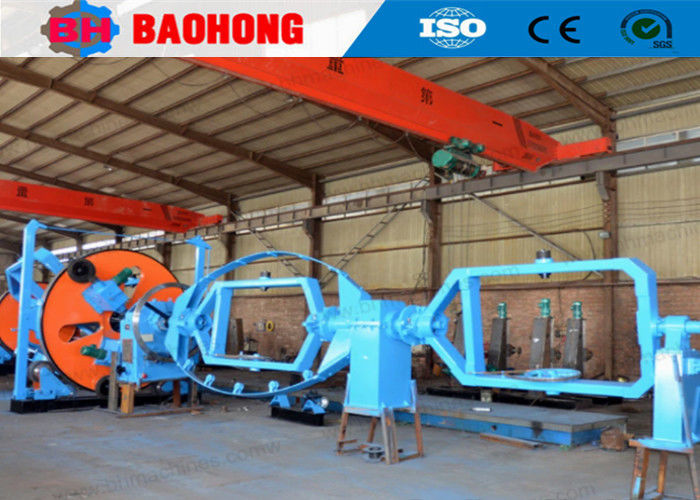

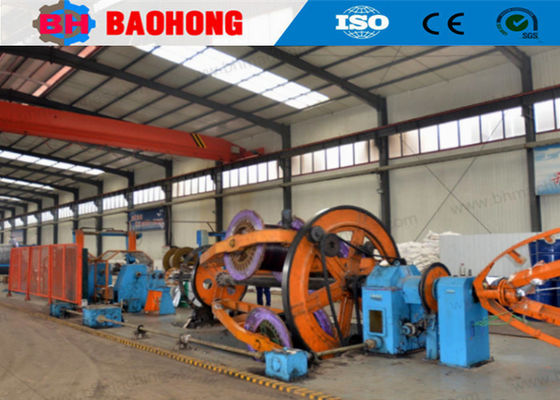

4. Zdjęcia
5. Pakowanie zdjęć
6. Nasza fabryka i wprowadzenie!
Firma Hejian Baohong Electrical Machinery Co., Ltd. została założona w 2006 roku. Nasza firma znajduje się w Strefie Rozwoju Gospodarczego miasta Hejian w prowincji Hebei, jest największym profesjonalnym producentem skręcarek i układarek w północnych Chinach.
Od 2006 roku, opierając się na trosce i wsparciu naszych klientów, Baohong Machinery poświęca się badaniom i rozwojowi maszyny do skręcania drutu i układarki oraz dokonała znacznej poprawy.Teraz staliśmy się jedyną fabryką, która może rozwinąć produkcję serii sztywnych maszyn linowych JLK do przetwarzania linii montażowych w Chinach, a także niezależnie opracowaliśmy linie skręcające JGB Bow, linie okablowania typu CGB Bow i Linie do układania CLY High Speed Cradle.
Teraz Hejian Baohong Electrical Machinery Co., Ltd. zajmuje powierzchnię 10000 metrów kwadratowych, warsztat produkcyjny 8000 metrów kwadratowych.Nasza firma zatrudnia 60 pracowników, w tym 10 sztabów badawczo-rozwojowych.Roczna wartość produkcji wynosi obecnie ponad 10 milionów dolarów i stała się jednym z najważniejszych producentów maszyn do splotu w Chinach.
